雪佛兰LS7车型标识立体饰件结构设计

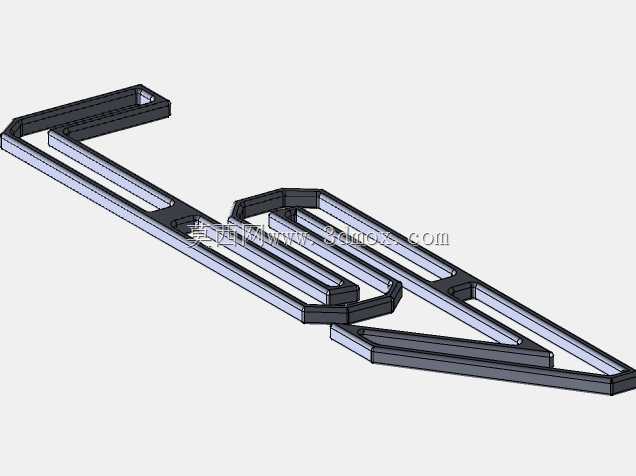

　　这款LS7造型的立体标识结构，最初的设计需求来自汽车改装市场的定制化饰件配套场景，既可以作为车身侧围、尾门的装饰徽章粘贴使用，也可以加装挂扣结构作为车用钥匙链配饰，适配雪佛兰高性能车型的车主个性化装饰需求。从结构设计层面来看，整体采用等宽线条的镂空轮廓构型，线条弯折处全部做了均匀的圆角过渡，没有尖锐的直角棱边，既避免了冲压或激光切割加工时的应力集中问题，也能保证后续表面抛光、电镀工序的加工一致性，不会出现边角积漆、镀层厚度不均的缺陷。标识的整体厚度控制在3mm区间，背面预留了0.8mm深度的背胶粘贴槽，安装时可以将双面胶完全嵌入槽内，既不会出现胶体外溢影响外观的问题，也能增大粘接接触面积，

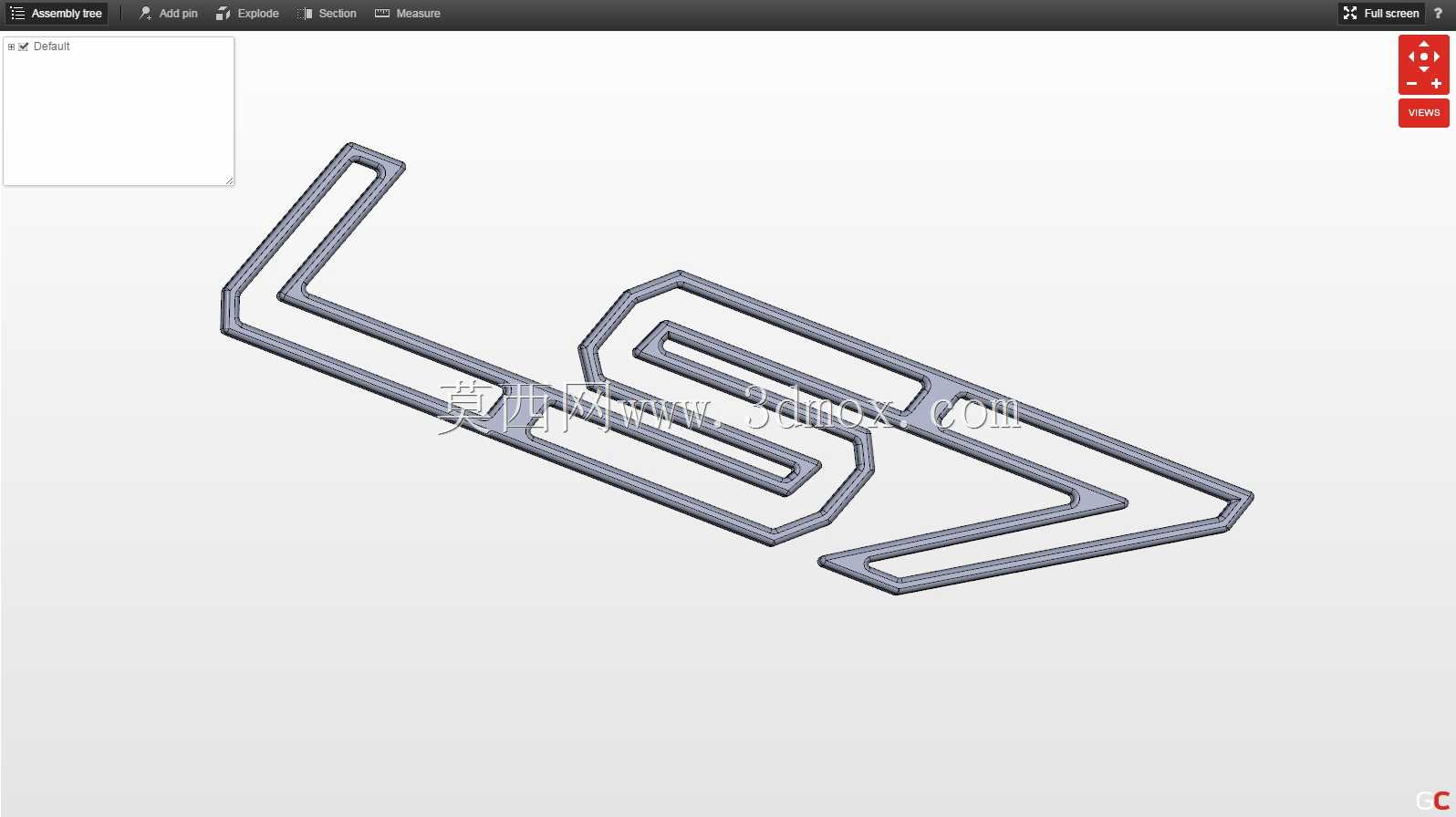

　　保证车辆高速行驶时标识不会因为气流冲刷出现脱落。如果作为钥匙链使用，只需要在标识上端的弯折处加工直径2.5mm的穿绳孔，就可以直接配套标准规格的金属钥匙圈，不需要额外增加连接挂耳结构，不会破坏标识本身的造型完整性。在建模过程中，所有线条的中心线都做了连续曲率检查，相邻弯折段的曲率变化率控制在0.05以内，保证加工出来的实物线条流畅，不会出现肉眼可见的折线凹凸。标识的外轮廓边界严格参考原厂LS7车型的标识比例做了等比例缩放，整体长宽尺寸控制在75mm×32mm，不管是粘贴在车身翼子板的预留装饰位，还是作为手持钥匙配饰，尺寸都处于合适的区间，不会因为过大显得突兀，也不会因为尺寸过小导致标识辨识度不足。结构上采用一体化的实心轮廓设计，

　　没有拼接焊缝，不管是采用金属3D打印、不锈钢激光切割后打磨抛光，还是采用锌合金压铸工艺加工，都能实现较高的生产良率，不需要后续的拼接组装工序，能有效控制定制化小批量生产的加工成本。标识的正面做了0.3mm的微小倒角，既可以提升触摸的手感，避免锋利边缘划手，也能在光线照射下形成均匀的轮廓反光，提升标识的金属质感。在安装适配性上，背面的粘贴平面做了平面度校验，整体平面度公差控制在0.1mm以内，粘贴时可以和车身曲面、钥匙扣金属平面完全贴合，不会出现边缘翘边的问题，长期使用也不会因为积水、积灰导致粘接失效。
