本田GX690动力配套低碳钢排气消音装置

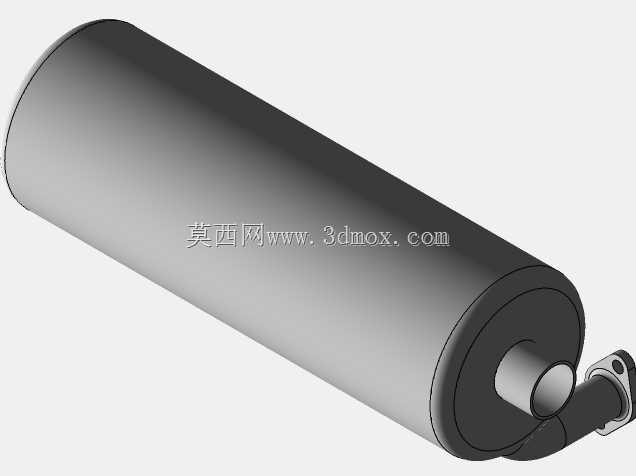

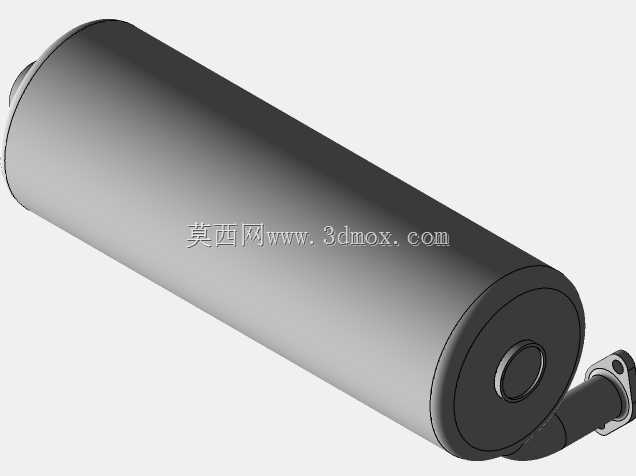

　　这款排气装置主要适配本田GX690系列双缸汽油动力单元，常见于小型工程机械、园林作业设备、小型发电机组以及特种改装作业车辆的动力配套场景，核心作用是承接发动机燃烧室排出的高温高压废气，在腔体内完成多级膨胀消音后将废气导向安全位置排出，同时避免排气背压过高影响动力输出效率。从结构设计来看，整体采用长筒式轴向布局，主体筒体选用低碳钢材质卷制焊接成型，端盖采用咬合压装配合缝焊工艺密封，兼顾结构强度与加工经济性，筒体表面做了基础的防锈处理，能够适配户外非极端腐蚀环境下的长期使用需求。进气端采用带安装法兰的侧置接口，法兰面预制了螺栓安装孔与密封定位台阶，安装时可直接对接发动机排气歧管出口，通过标准螺栓紧固即可完成密封对接，

　　不需要额外制作转接构件，能够大幅降低现场改装的适配工作量。筒体内部设置了多级穿孔消音腔与导流隔板，废气从进气接口进入后，会先经过第一级膨胀腔完成初步降压，再通过穿孔管上的密布小孔分流进入后续腔体，通过多次气流折返、孔网摩擦消耗废气的声能，在控制排气阻力处于合理区间的前提下，将排气噪音降低到符合户外作业设备噪音限值的水平。从安装边界来看，筒体主体为等直径圆柱结构，安装时需要预留足够的轴向布置空间，同时要保证筒体与周边的线束、塑料饰件、燃油管路保持足够的安全距离，避免高温筒体烘烤周边构件引发安全隐患；排气尾段采用侧向引出设计，可根据安装场景的需求调整排气朝向，避免废气直吹操作人员或者设备的敏感部件。在建模过程中，完整还原了筒体的壁厚、

　　法兰的安装孔位、接口的配合尺寸，所有安装定位尺寸均参考实物测绘取值，能够直接用于设备改装的布局校核、配套安装支架的结构设计，也可作为同类型通用动力排气系统设计的参考原型，帮助设计人员快速完成排气系统的初步方案布局，减少重复建模的工作量。
