创意小人造型卷纸纸巾架结构设计

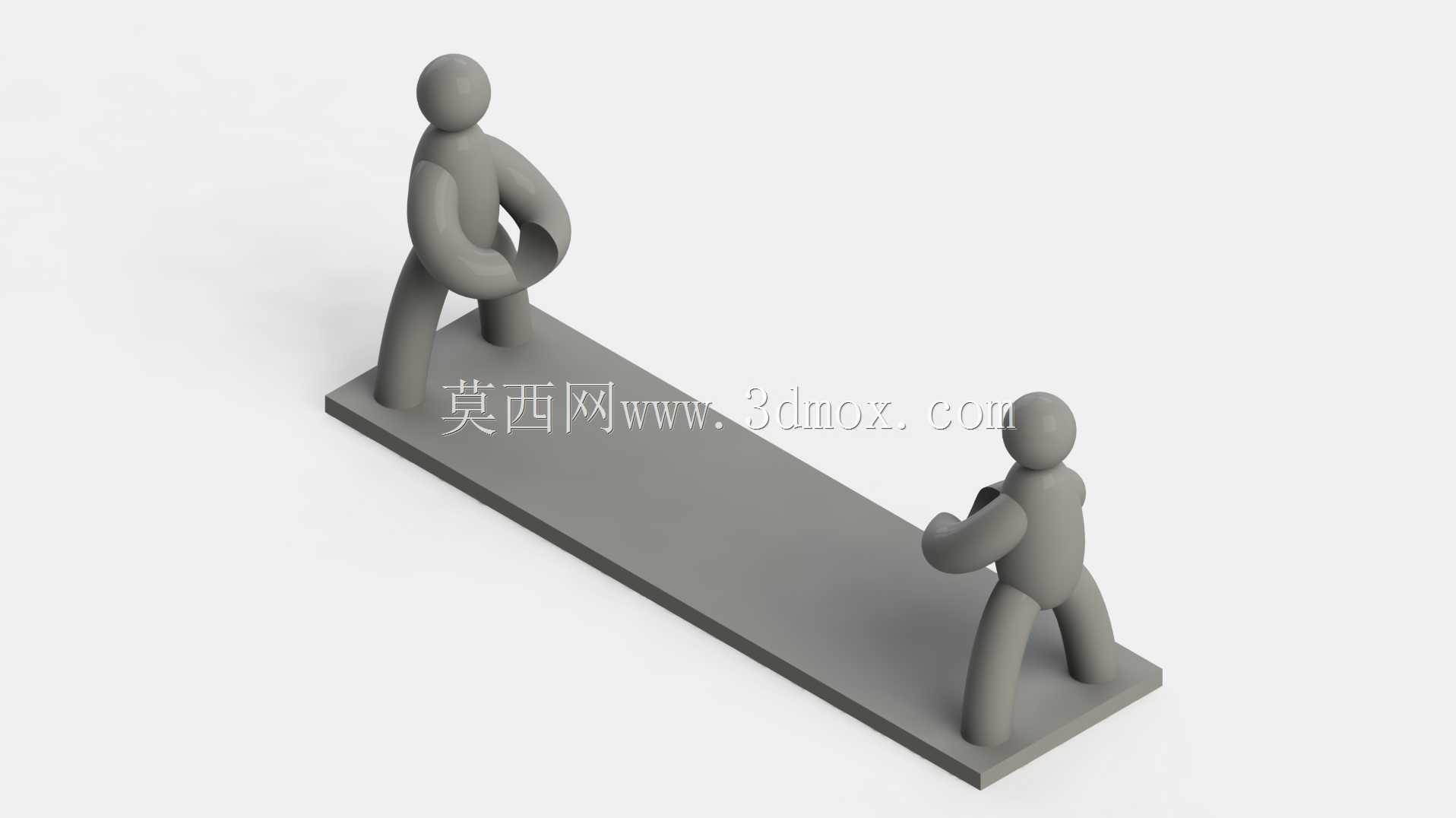

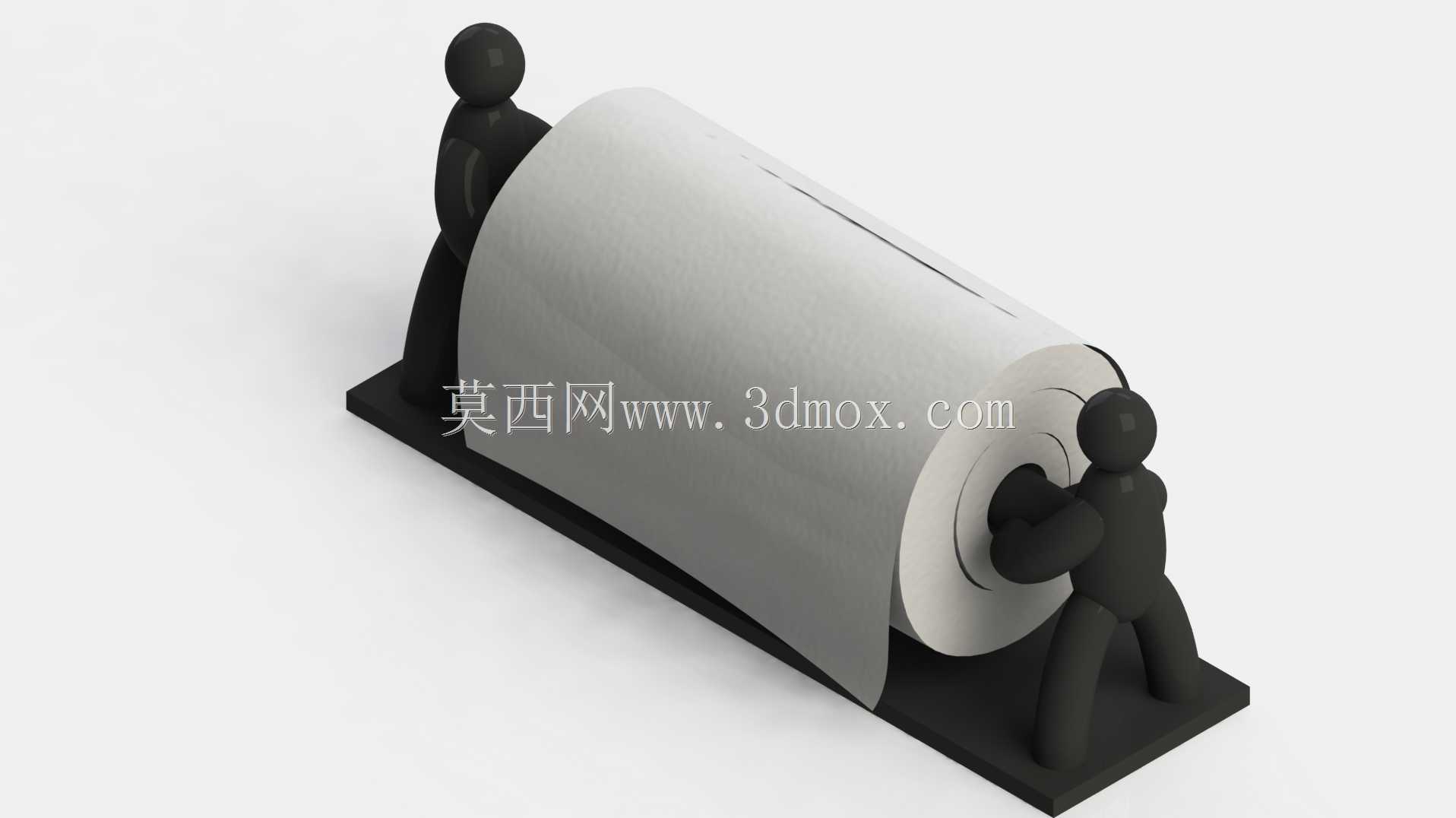

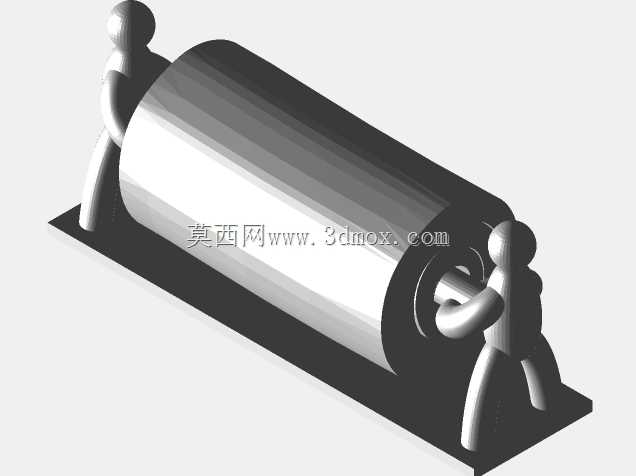

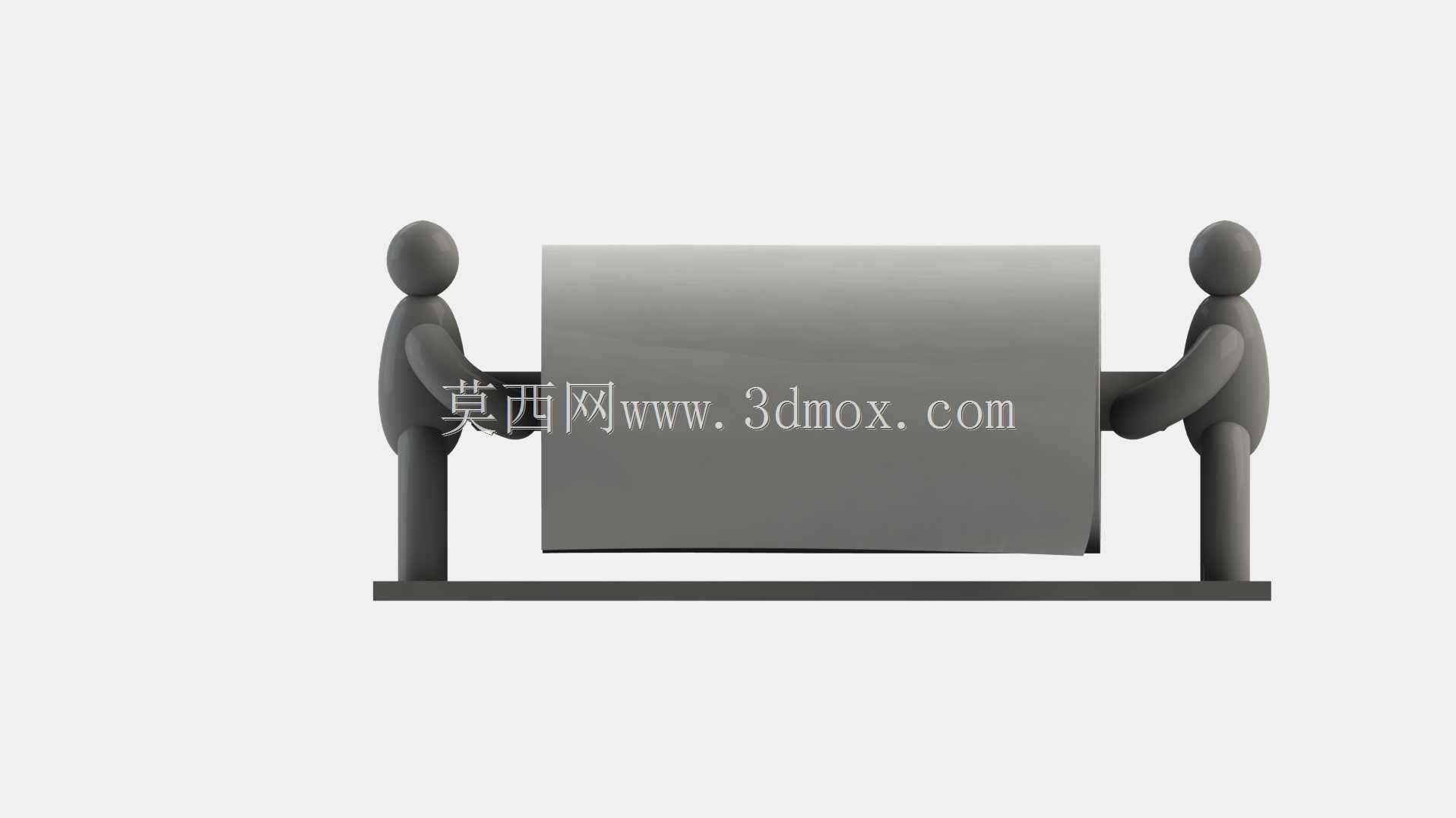

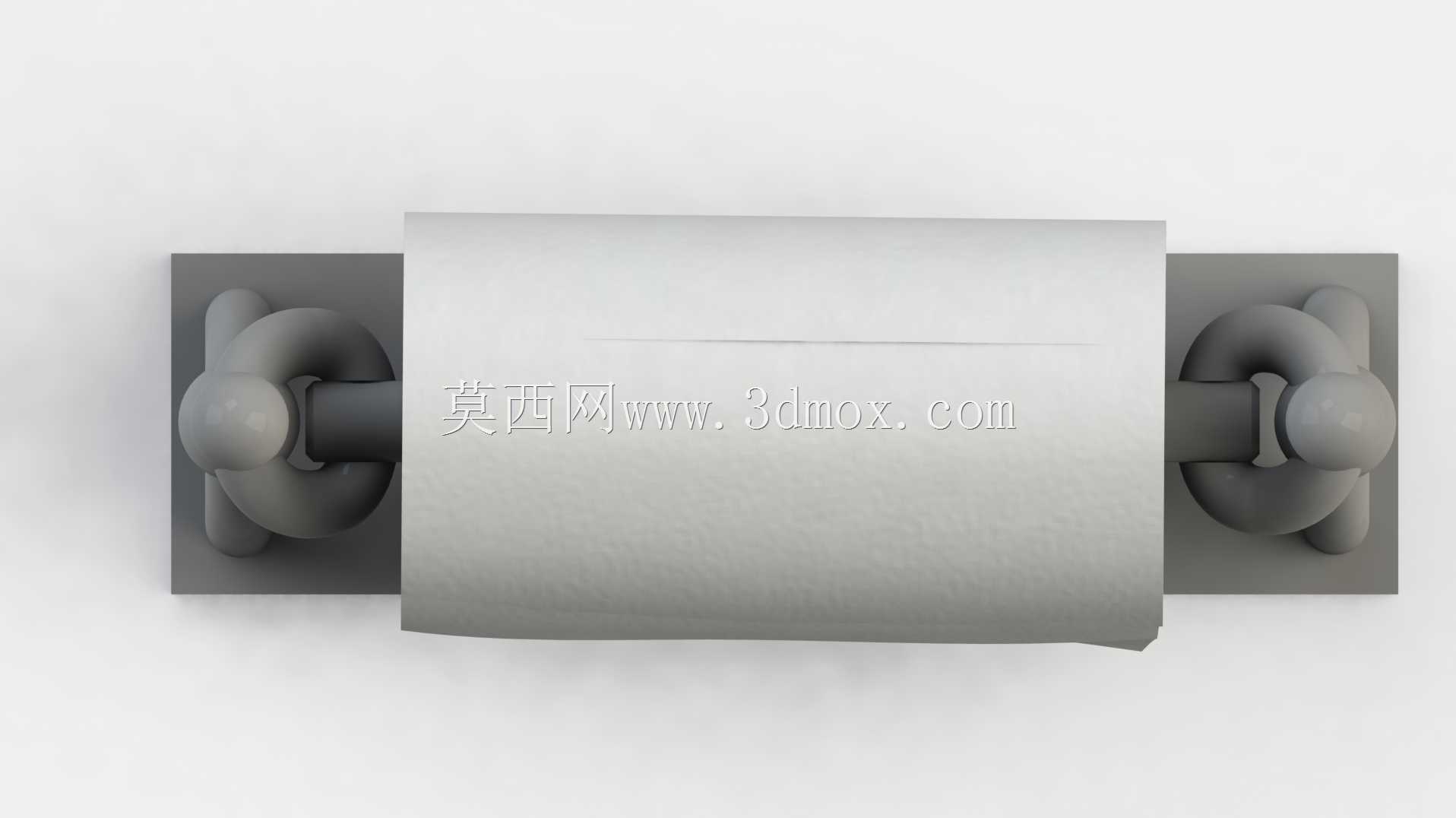

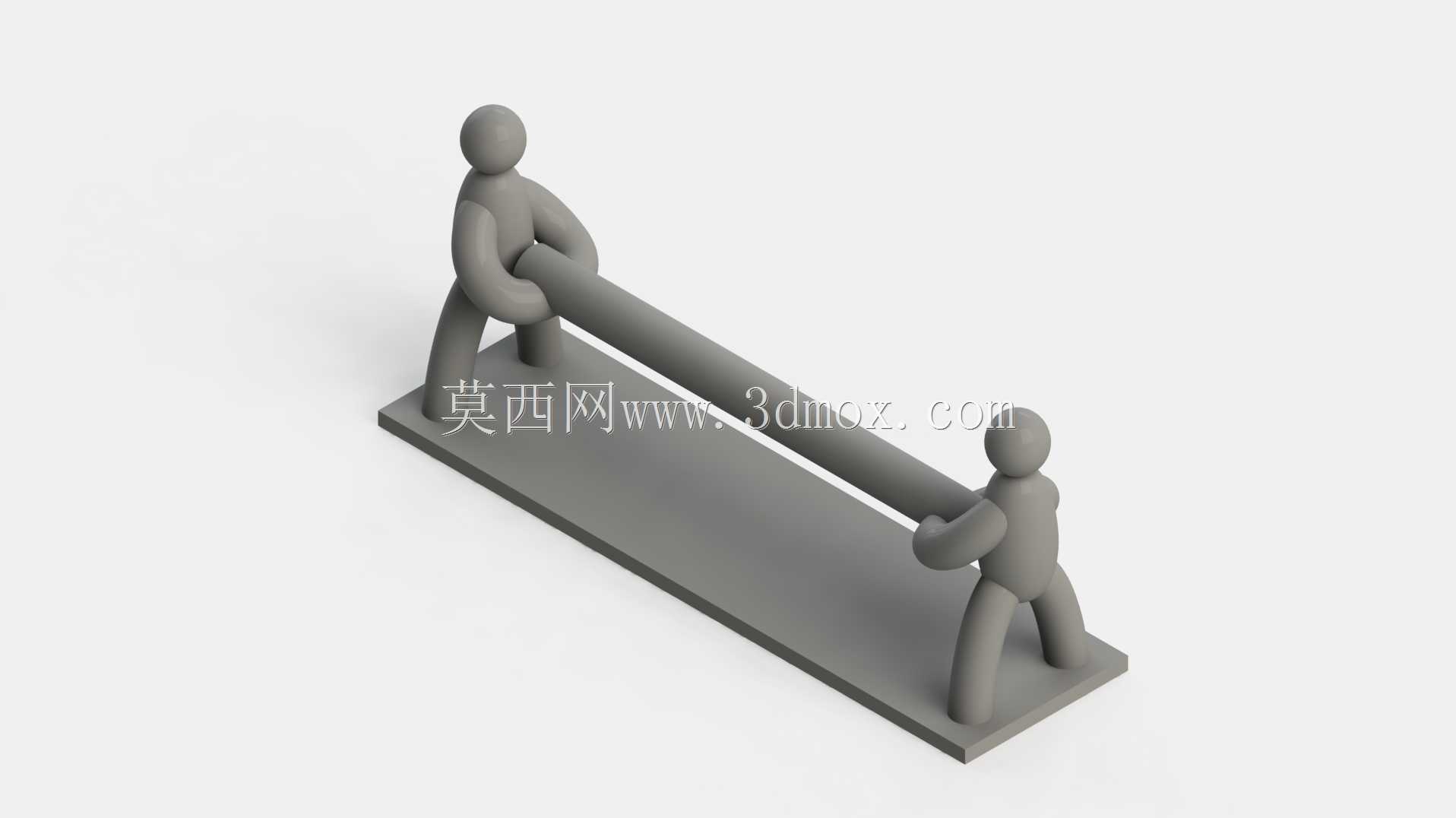

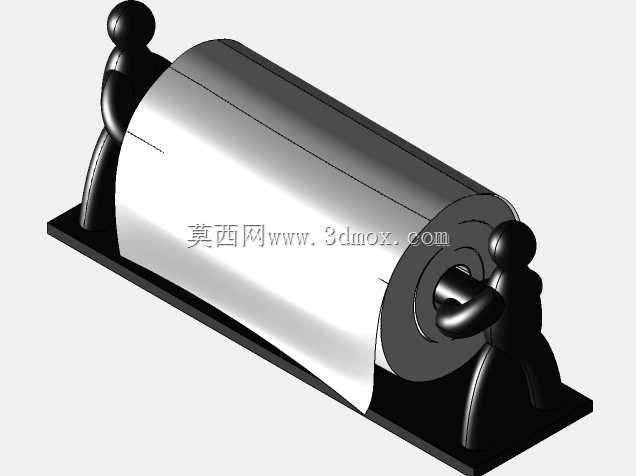

　　这款卷纸纸巾架的设计，核心围绕日常桌面、卫浴台面的卷纸收纳取用场景展开，解决普通卷纸放置易滚落、抽拉时整卷移位、断纸不顺畅的常见使用痛点。整体结构分为四个独立组成部分，分别是两个造型小人支撑件、底部承托底板、卷纸穿装转轴，各部件拆分设计既降低了单件加工的成型难度，也便于后期的组装与部件更换。两个小人造型的支撑件分别布置在底板的两端，后侧小人以直立姿态贴合卷纸后侧柱面，起到限位防倾倒的作用，前侧小人以双臂前伸的姿态承托转轴端部，转轴直接穿入卷纸的中心纸筒内部，让卷纸可以绕转轴顺畅旋转，抽拉纸巾时不会出现整卷被带出的情况。转轴与小人手臂的配合间隙控制在0.2mm左右，既保证转动无卡滞，也不会出现转轴松脱滑落的问题；底板整体为平板结构，

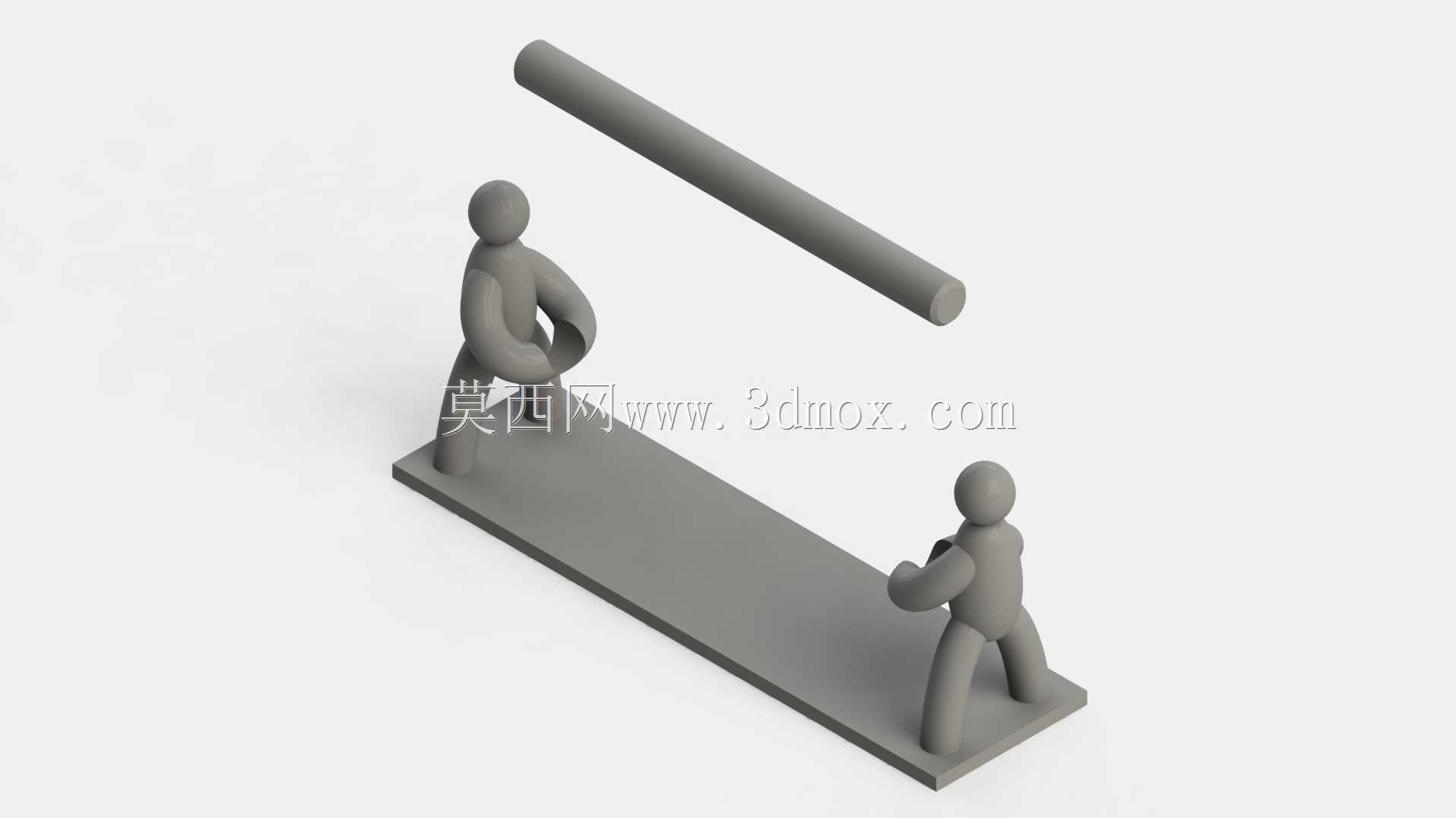

　　底部预留了沉头安装孔位，既可以直接放置在平整台面上依靠自重保持稳定，也可以通过小规格螺丝或者双面胶固定在墙面、柜体侧面，适配不同的安装场景。安装边界方面，整体占用的台面投影尺寸适配常规家用厨房卷纸、卫生间卷纸的幅宽，不会占用过多台面空间，底板边缘做了R3的圆角处理，避免日常使用时磕碰划伤。设计过程中优先考虑了使用的实用性，造型创意没有牺牲结构的稳定性，两个小人与底板的连接位置设置了定位止口，组装时可以快速对齐，既可以采用胶水粘接固定，也可以通过底部的螺丝孔做螺纹连接，适配不同的加工工艺，不管是3D打印单件制作，还是注塑批量生产都能适配。卷纸的更换操作十分便捷，只需要将前侧小人位置的转轴向外抽出即可更换新卷，不需要拆解整体结构，

　　日常维护操作门槛极低。整体结构没有复杂的曲面特征，加工成型难度低，各部件的壁厚均匀，不会出现注塑缩痕或者打印翘曲的问题，支撑件的受力方向与卷纸重力方向匹配，长期使用不会出现支撑臂变形断裂的情况，承托底板的重量占整体重量的60%以上，有效降低整体重心，即使单手快速抽拉纸巾，架体也不会出现侧翻或者移位的情况。
