DN450XS管道切DN300短管用加强垫板

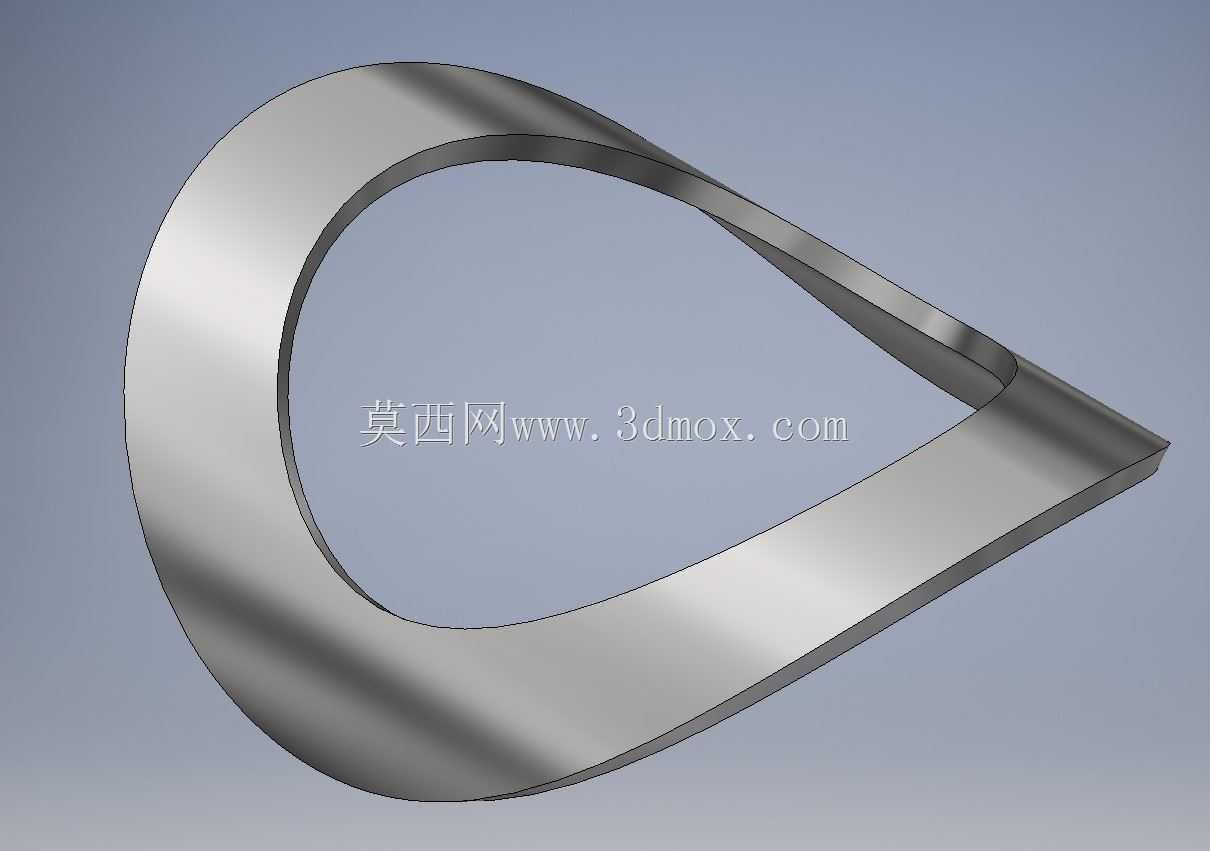

　　在工业管道现场改造、支管接驳的作业场景中，经常会遇到从大口径主管上切割开口接出小口径短管的工况，这类开口会破坏主管原有的整体结构连续性，造成开口部位的应力集中，降低管道的承压能力与结构稳定性，尤其是输送带压介质的工艺管线，开口部位如果不做补强处理，长期运行受介质压力、温度波动、管道振动等多重载荷影响，很容易出现焊缝开裂、局部变形甚至泄漏的问题，加强垫板就是针对这类工况设计的专用补强构件。这款加强垫板适配从DN450XS规格主管上切出DN300短管的接驳场景，整体采用与主管材质匹配的金属板材加工而成，外形顺着主管的外圆弧曲面成型，能够完全贴合在主管开口位置的外表面，覆盖开口周边的应力影响区域。

　　设计过程中首先核算了DN450XS管道开口后的应力削弱系数，结合DN300短管的焊缝排布位置，确定垫板的覆盖范围要超出开口边缘足够的宽度，保证补强区域能够有效分散开口造成的应力集中，同时垫板的内曲面完全按照DN450XS管道的外曲率做仿形加工，避免安装时出现贴合间隙，保证焊接时能够形成连续致密的焊缝，不会出现夹渣、未焊透等焊接缺陷。垫板的整体轮廓做了平滑的流线型过渡，没有尖锐的棱角，一方面是避免安装过程中划伤施工人员，另一方面也能减少管道运行过程中垫板边缘的应力集中，防止长期受振动影响出现焊缝疲劳开裂。安装时需要先将主管开口部位的表面做除锈、打磨处理，露出金属光泽，再将垫板套入已经点焊定位的DN300短管，

　　调整位置使垫板中心与短管中心重合，垫板内曲面完全贴合主管外壁，之后先将垫板与短管的接触部位做间断点焊固定，再依次焊接垫板与主管的环向焊缝、垫板与短管的连接焊缝，焊接完成后需要对焊缝做渗透检测，确认无焊接缺陷后再进行后续的管线试压作业。这类加强垫板不需要对主管内部做额外处理，安装操作全部在管道外侧完成，非常适合在役管道的改造接驳作业，相比整体补强的三通件，不需要切割过长的主管段，施工量小，成本更低，同时能够满足中低压工艺管线的补强要求，在给排水、化工介质输送、市政热力管线的改造项目中应用十分广泛。建模过程中严格按照等面积补强法的计算逻辑确定垫板的厚度与外形尺寸，曲面部分采用曲面扫描、加厚成型的建模方式，保证曲面曲率与主管完全匹配，所有棱边都做了符合工程规范的倒角处理，模型可直接用于工程出图、施工模拟以及预制加工的参考。
