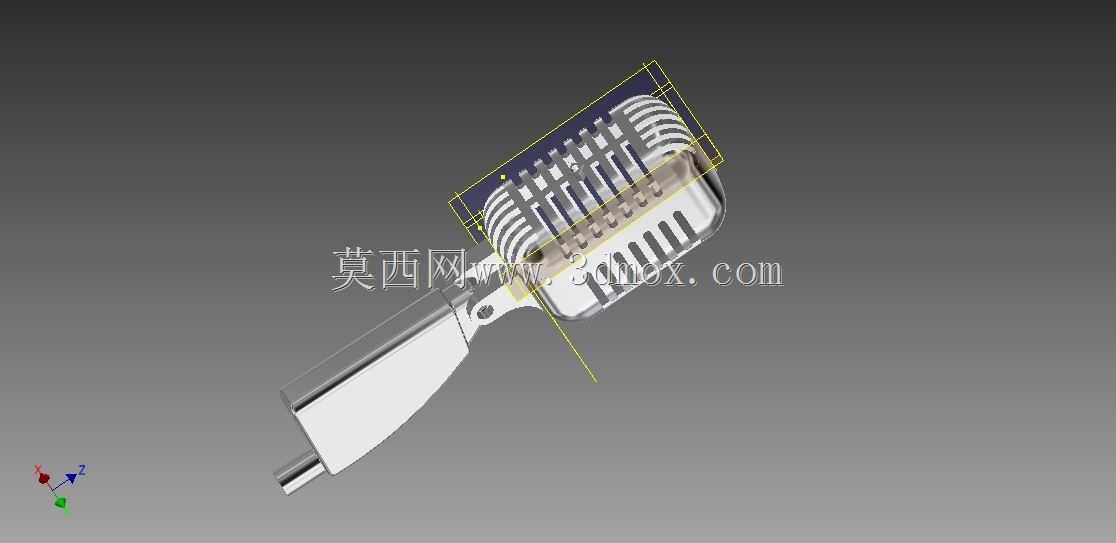

手持动圈式拾音麦克风结构设计

　　这款手持拾音设备的结构设计，首先围绕日常高频使用的场景做了边界约束，整体握持段采用符合人体工学的收腰弧度，网头外径控制在48mm，握持段最细处直径22mm，整体长度控制在185mm，既满足单手握持的贴合度，也避免过长导致的手持重心偏移，长时间握持不易产生疲劳感。从实际用途出发，该结构可适配校园广播、小型演出、日常语音采集等多类场景，网头部分采用双层金属网罩结构，外层为大孔径冲压网，主要承担防喷、抗外力冲击的作用，内层为细目金属网，可过滤呼吸气流带来的低频喷麦噪声，两层网罩之间预留3mm的空腔，既可以缓冲外部磕碰对内部拾音芯体的冲击，也能形成一定的声学空腔优化拾音频响。

　　设计过程中优先考虑了装配与维护的便利性，网头与主体握持段采用旋转卡扣式连接，无需额外工具即可拆卸更换内部拾音单元，卡扣配合面设置了一圈硅胶密封圈，既可以避免使用过程中连接处松动产生的结构异响，也能阻挡日常使用时的汗液、灰尘进入设备内部，提升复杂使用环境下的可靠性。握持段内部做了分层的筋位设计，沿壳体轴向均匀分布6条高度1.2mm的加强筋，既可以提升薄壁壳体的抗挤压强度，避免日常放置时跌落导致的壳体开裂，也能为内部的拾音电路板、连接线提供固定的走线槽位，避免内部线材晃动产生的摩擦噪声传入拾音单元。

　　尾部的出线位置做了圆弧过渡的防折结构，出线口处嵌套了硬质PVC护线套，护线套与壳体之间做了倒扣防脱设计，可承受反复弯折而不出现线材外皮断裂的问题，适配日常使用中频繁拖拽线材、调整摆放角度的使用习惯。从安装边界来看，该结构可适配标准直径16mm的动圈拾音芯体，芯体固定位设置了三个均匀分布的M2螺丝柱，安装时可通过调整螺丝的锁紧程度微调芯体的轴向位置，匹配不同频响特性的拾音单元，无需修改壳体模具即可完成不同配置版本的产品适配。壳体表面采用哑光磨砂的纹理设计，既可以避免手持时留下明显的指纹痕迹，也能提升握持时的摩擦力，减少手持滑落的风险。整体结构的壁厚控制在1.8mm，在满足结构强度的前提下尽可能控制整体重量，成品整体重量控制在210g左右，兼顾结构强度与手持使用的轻便性。
