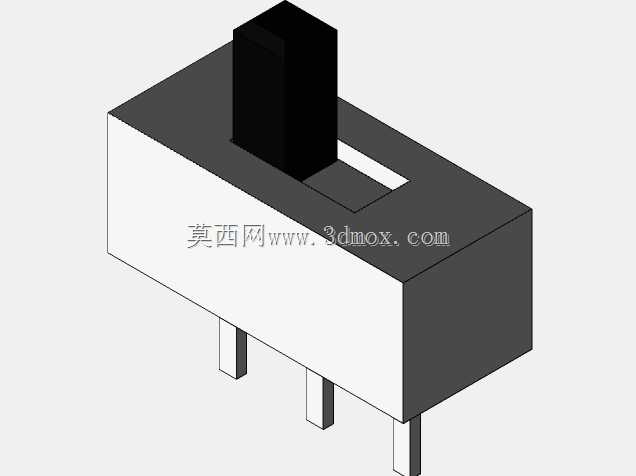

Pololu1408微型拨动滑动开关结构设计

　　这款微型滑动开关常被应用在小型化电子设备的通断控制场景中，比如手持检测仪器、小型机器人控制板、便携传感装置的电源切换或者信号通路切换环节，在空间受限的PCB板卡设计里，这类小体积开关能有效节省板面安装空间，满足紧凑布局的需求。从实际使用角度看，它通过拨柄的直线滑动实现触点的接通与断开，相比轻触开关具备更明确的档位保持力，操作时能清晰感知档位切换的到位反馈，不会因为轻微震动出现档位误跳变，适合需要长期保持通断状态、不需要频繁触发的控制回路。

　　设计层面上，这款开关采用直插式引脚布局，三个引脚沿本体长度方向等距排布，适配标准2.54mm间距的PCB焊盘，焊接时不需要额外定制特殊封装，能直接匹配通用电路板的布线规则。本体采用长方体基座加凸起拨柄的结构，基座部分为绝缘阻燃材质，包裹内部的金属触点与弹性接触片，拨柄采用耐磨工程塑料材质，滑动行程控制在3mm以内，拨柄突出基座顶面的高度经过优化，既保证手指或者小型工装能顺利拨动操作，又不会因为突出过高在设备组装时与外壳或者周边元件产生干涉。

　　安装边界方面，开关本体的长宽高尺寸适配微型电子设备的内部堆叠要求，引脚伸出基座底面的长度刚好满足波峰焊或者手工焊接的吃锡需求，不会因为引脚过长导致焊接后多余焊锡堆积引发相邻引脚短路，也不会因为引脚过短造成焊接强度不足。基座底部与PCB板面贴合的平面做了平整度处理，焊接时能平稳贴装在板面上，不会出现倾斜偏移的问题。内部触点采用镀银铜合金材质，能保证小信号回路的接触可靠性，在低压直流控制回路中接触电阻稳定，不会因为长期使用出现接触不良的问题，适配常见的3.3V、5V低压控制电路的通断需求，额定电流参数匹配小型电子设备的控制回路负载，不会出现触点过载烧蚀的情况。在做整机结构设计时，只需要在外壳对应拨柄的位置开出宽度略大于拨柄厚度的滑动槽，预留出拨柄的全行程活动空间即可，不需要额外设计复杂的操作传动结构，能直接简化整机的结构设计流程，降低小型设备的组装复杂度。
