带正极螺纹接头18650圆柱锂电池结构

　　做便携检测设备、手持工业终端、小型储能模组的结构设计时，18650圆柱电芯是绕不开的选型对象，不少工程师在建模时容易忽略正极带螺纹接头的特殊规格，导致后期电池仓装配出现干涉、接触不良的问题，这个结构模型刚好针对这类特殊规格做了精准还原。这类带螺纹接头的18650电芯，和常规平头、尖头18650的应用场景有明显区别，常规无螺纹的电芯多用于消费类充电宝、笔记本电池包的点焊组装，而带正极螺纹接头的版本，更多用在需要频繁更换电芯、靠螺纹锁紧实现可靠电连接的工业便携设备上，比如手持气体检测仪、野外作业的强光巡检手电、便携式工业测温仪，这类设备的使用场景多存在振动、温差变化大的情况，普通弹簧顶针接触的结构容易出现接触瞬断，

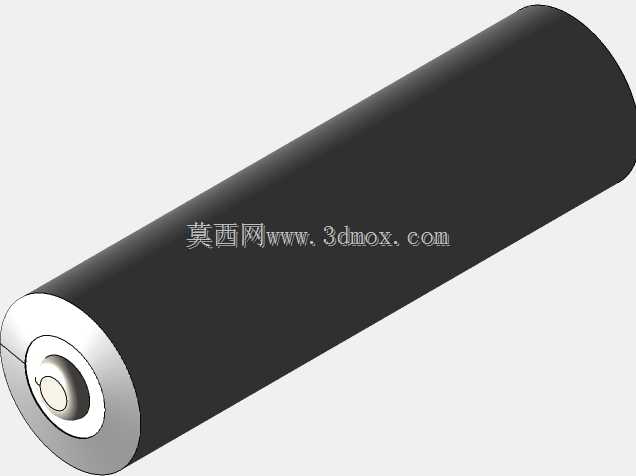

　　螺纹锁紧的正极接头能保证持续稳定的导通，避免设备在作业过程中意外断电。从设计思路上看，这个模型还原了电芯的三层结构：外层是带绝缘涂层的钢壳主体，做了哑光黑的绝缘层还原，避免多电芯并排组装时出现外壳短路；正极区域做了分层结构，最中心是凸起的导电触点，外围是带外螺纹的金属接头，和常规尖头电芯的凸起高度不同，螺纹接头的存在让正极整体突出尺寸更大，设计电池仓的时候不能直接套用常规18650的仓体深度参数。尺寸边界上，模型还原的电芯主体直径为18.50毫米，包含螺纹接头的整体长度为67.70毫米，去掉螺纹接头的电芯本体长度为66.20毫米，正极螺纹接头的直径为6.50毫米，螺纹段长度1.5毫米，这些参数是电池仓设计的核心边界：

　　仓体内径需要预留0.1-0.2毫米的装配间隙，避免电芯装入时卡滞，仓体底部的负极接触弹片需要预留足够的压缩行程，同时正极位置不能做全封闭的平面挡片，需要留出对应螺纹接头直径的过孔，还要匹配螺纹锁紧的连接结构位置，不能按照常规平头电芯的顶针位置来布置接触件。另外建模时特意还原了电芯外壳的绝缘层厚度，多电芯成组的时候，相邻电芯之间的绝缘间隙可以直接参考这个模型的外壳尺寸来设计，不用额外叠加绝缘片的厚度冗余，避免模组整体尺寸偏大。不少刚接触工业便携设备设计的工程师，容易直接调用通用18650模型来做结构，等到打样试装的时候才发现正极螺纹接头和仓体挡片干涉，要么装不进去，要么螺纹接头没法和设备端的连接端子锁紧，导致接触电阻过大，

　　大电流放电时出现端子发热的问题，这个精准还原螺纹结构的模型，能在设计阶段就规避这类装配问题，减少打样迭代的次数。在做电池仓的固定结构设计时，还要注意电芯的重量分布，这类2400mAh容量的电芯重量集中在钢壳内部的卷芯区域，仓体的固定筋位要避开正极螺纹的旋合路径，防止安装电芯时筋位刮伤螺纹，导致接头拧不到位，模型里的螺纹段尺寸刚好可以用来校核旋合行程，保证端子连接时的接触面积满足3.7V电压下的持续载流要求。
