微雪4.2英寸电子纸显示模块结构设计

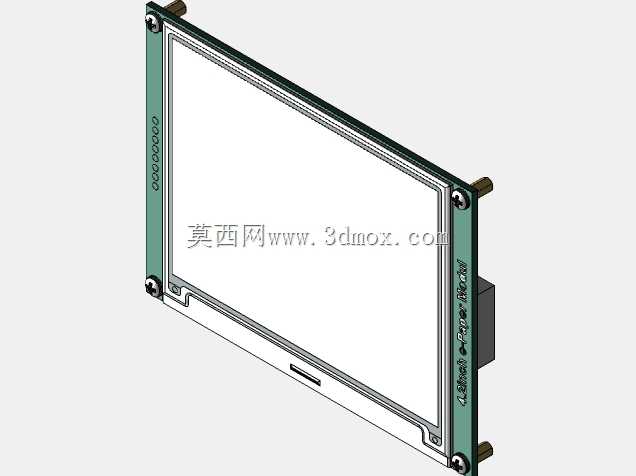

在嵌入式低功耗显示终端的结构开发场景中，电子纸类显示模块的结构适配一直是手持设备、户外标识、工业状态看板开发里的细节重点，这款4.2英寸规格的电子纸模块结构，完全围绕实际装配中的尺寸匹配需求搭建。做这类模块的结构设计时，首先要考虑的是折叠排线的走线空间，很多工程师在做壳体适配时容易忽略排线弯折后的最小半径，导致装配后排线被壳体挤压出现接触不良，这个结构在建模时就提前预留了排线弯折的间隙区域，把连接器周边的避让框做了精准的边界划定，避免后续装配时连接器和壳体筋位出现硬干涉。从安装边界来看，模块四角的固定孔位完全对应PCB的实际安装尺寸，孔位周边做了沉台设计，装配时螺丝锁紧后不会突出PCB表面，不会和后壳的元器件放置区域产生冲突。PCB板上的元器件布局参考了实物的排布位置，把电阻、主控MCU这类器件的占位空间做了还原，结构工程师在做整机堆叠时，可以直接把这个模型导入装配体，不用再单独测算器件的高度占位，能直接校验后壳的内部净空是否足够，避免后期打样后出现元器件顶壳的问题。模块的显示区域边框做了等宽的结构处理，屏幕保护面板和PCB基板的配合间隙控制在合理公差范围内，既不会因为间隙过大出现面板晃动，也不会因为间隙过小导致温度变化时膨胀挤压损坏屏幕。侧边的固定柱位置对应了常用开发板的安装孔距，不管是做桌面式的状态显示终端，还是集成到便携检测设备的面板上，都能直接匹配常用的固定规格，不用额外做转接板的结构设计。在户外低功耗设备的应用场景里，这类电子纸模块不需要持续背光供电，只有刷新时才消耗电量，结构设计时也考虑了模块的整体厚度，把屏幕层、PCB层、连接器层的堆叠尺寸做了精准还原，方便工程师做超薄壳体的结构设计，不需要额外预留多余的厚度空间。连接器的位置设置在模块的侧边，不是常见的底部出线，这样在做竖向安装的设备时，排线可以顺着壳体侧壁走线，不用在PCB底部预留走线空间，能进一步压缩整机的厚度尺寸。做结构校验时可以直接通过这个模型检查安装孔的同轴度，确认螺丝锁紧后不会碰到周边的走线，也能提前模拟排线弯折后的走向，避免排线和其他板卡产生干涉。对于需要做电子纸终端二次开发的结构工程师来说，这个模型还原了实物的所有装配边界，不需要再手动测绘实物尺寸，能直接导入到整机装配里做干涉检查，大幅缩短前期结构设计的测绘周期，也能避免手动测绘带来的尺寸误差，减少打样后的改模次数。
