AISI304不锈钢轻量化飞轮结构设计

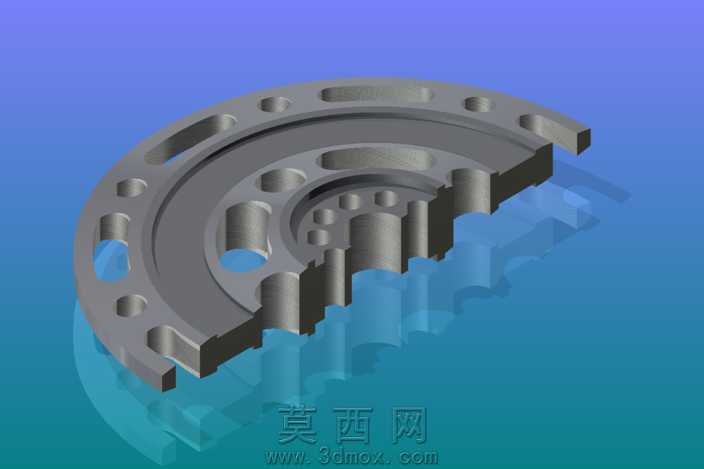

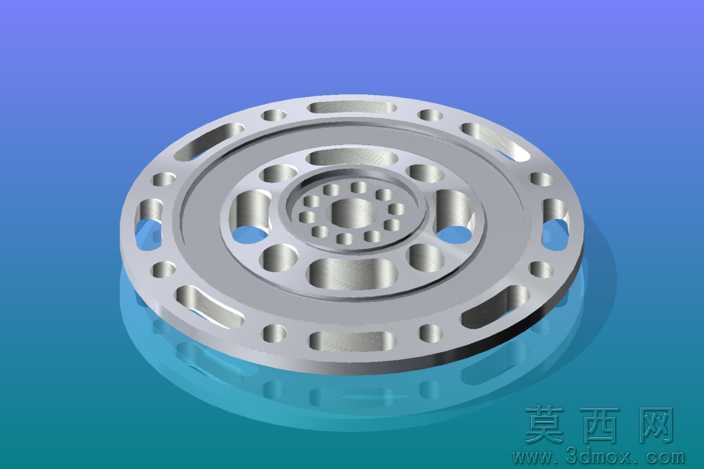

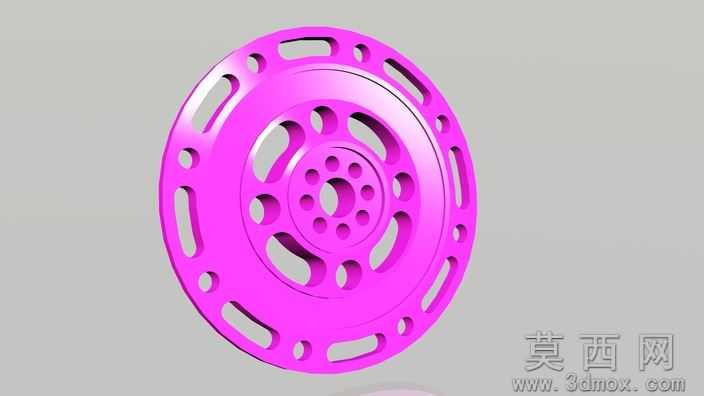

本飞轮三维模型采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循机械回转类零件的设计规范，以中心旋转轴为基准建立全局坐标系，通过草图绘制、旋转凸台、阵列切除、圆角过渡等特征操作完成整体结构搭建。模型整体采用圆盘式回转结构，中心区域设置多层同心安装孔位，用于适配传动轴的装配定位，孔位排布遵循圆周均布原则，保证装配后整体动平衡性能达标。中间辐板区域采用多组异形镂空与圆形减重孔组合的结构设计，在保证结构强度与转动惯量满足使用要求的前提下，最大化去除冗余材料，实现零件轻量化设计，降低运转过程中的自身能耗。外圈轮缘区域保留足够的实体厚度，保障飞轮储能所需的质量分布要求，轮缘与辐板的衔接处均做平滑圆角过渡处理，避免应力集中问题，提升零件长期运转的结构可靠性。材质设定为AISI304不锈钢，渲染阶段赋予模型亮面金属材质，调整环境反射与高光参数，还原不锈钢材质的表面质感，同时通过不同视角的渲染展示，清晰呈现各部位的结构细节与镂空排布逻辑。设计过程中重点考量了飞轮的动平衡特性，所有镂空结构、安装孔位均围绕中心轴做完全对称的圆周阵列，确保质量分布均匀，避免高速运转时产生偏心振动。模型的各部位尺寸参数均经过合理性校验，安装孔的孔径、孔距，辐板的厚度，轮缘的宽度等参数均符合通用机械传动飞轮的设计标准，可直接用于后续的工程分析、工艺编制或3D打印验证，能够适配多数常规传动场景的飞轮使用需求，兼顾结构性能与轻量化优势。
