可转换式双气撑联动折叠机构设计

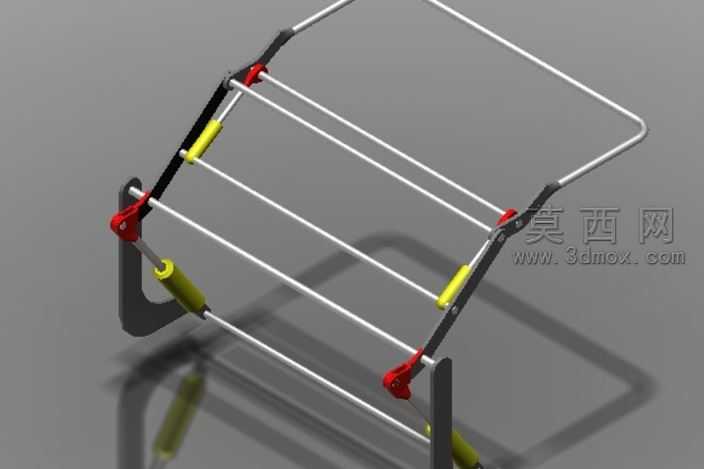

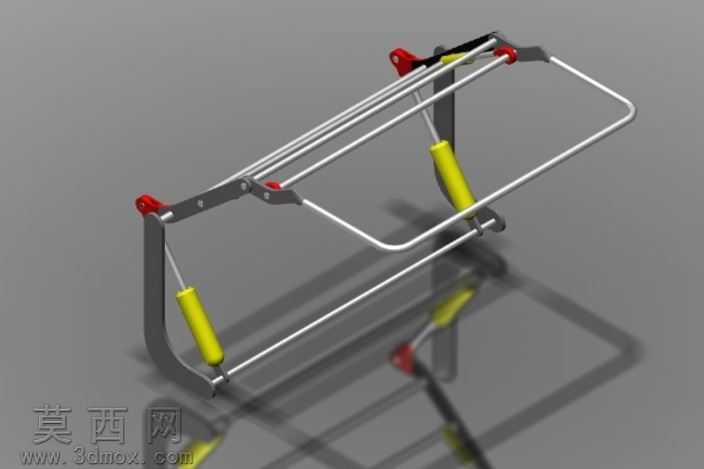

本作品为概念性可转换联动折叠机械结构，采用三维建模软件完成全参数化零件设计与整体装配，通过渲染模块完成写实级效果呈现。建模阶段首先完成各组成零件的独立构建：主体支撑框架采用弯折金属管材构型，建模时精准控制管材弯折半径、衔接处的圆角过渡，保证框架结构的形态流畅性；两处黄色气撑构件采用柱体加端部铰接接头的结构，建模时还原气撑的缸体、活塞杆分段结构，端部铰接孔位与支架的装配间隙控制在合理公差范围内；红色铰接端头采用硬质工程塑料质感的零件设计，建模时做了防滑纹理与倒角处理，避免尖锐棱角的同时还原零件的装配定位特征；中部的金属连杆组采用薄壁杆件构型，建模时严格控制各连杆的长度比例、铰接点的同轴度，保证后续运动仿真无干涉。装配阶段按照实际机构的运动逻辑添加配合约束：所有铰接位置添加同轴心配合与角度限位，框架与连杆之间添加滑动限位配合，气撑构件添加伸缩行程约束，完整还原机构的可转换运动逻辑，可实现两种稳定形态的切换，切换过程中连杆联动顺畅无卡滞，气撑可在形态切换到位后提供稳定的支撑力，维持结构形态稳定。材质与渲染阶段，金属框架与连杆赋予哑光镀铬金属材质，调整反射粗糙度参数模拟真实金属管材的漫反射效果，避免过度反光造成的结构细节丢失；气撑构件赋予亮面工程塑料材质，添加轻微的半透明质感与表面高光，还原气撑缸体的视觉特征；红色铰接端头赋予哑光红色硬质塑料材质，调整颜色饱和度使其在整体银灰色结构中形成清晰的视觉区分，便于观察铰接点的运动轨迹；背景采用中性灰色哑光地面，添加柔和的环境反射效果，让机构在地面形成自然的倒影，增强整体画面的空间层次感。设计思路上，本机构聚焦于可转换形态的机械结构探索，通过双气撑配合多组平行连杆的布局，实现结构在展开与收拢两种形态间的平稳切换，气撑的引入既可以辅助形态切换过程的施力，降低操作所需的外力，也可以在两种形态下提供持续的支撑锁紧力，避免结构受外力发生意外形变，整体结构无多余冗余零件，所有构件均参与运动传力或形态支撑，为同类可折叠、可转换的机械结构设计提供了概念参考，可拓展应用于折叠支架、便携支撑装置、可变形工装等场景的结构原型设计。
