立式支腿结构化学品混合罐体设计

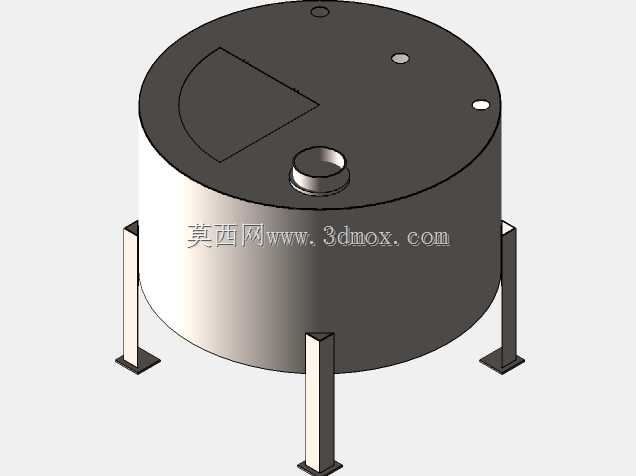

　　该立式混合罐体主要面向精细化工、日化配料、小批量试剂混配场景设计，可完成液态、低粘度固液混合物料的暂存与搅拌混匀作业，适配小产能生产线的配料工序，也可作为中试环节的物料混合单元使用。罐体采用圆柱形直筒结构设计，相比方形罐体可避免搅拌过程中出现物料滞留死角，筒壁过渡圆滑，物料排放时无残留堆积，同时圆柱结构承压均匀性更优，可适配微正压的配料工况。顶部端盖采用快开式平盖结构，盖体上预留多个功能接口：居中偏置的大口径接口为搅拌轴安装位，可适配桨叶式、涡轮式多种搅拌桨结构；其余三个小口径接口分别对应进料口、排气口、观察口，观察口采用扇形开槽设计，无需开盖即可直观观测罐内物料液位与混合状态，减少开盖操作带来的物料挥发与杂质混入风险。

　　支撑结构采用三根均布的立式支腿，支腿底部带方形安装脚板，脚板上预留螺栓固定孔，安装时可通过膨胀螺栓直接固定于车间混凝土地面或钢架平台，支腿高度预留了罐底出料阀的安装操作空间，无需额外搭建支撑架即可完成出料管路接驳。设计过程中优先考虑了物料接触部分的工艺适配性，筒体内壁做圆弧过渡处理，所有焊接位置做打磨抛光处理，避免物料挂壁，适配易结垢、有一定腐蚀性的化学品混配场景；端盖与筒体采用法兰螺栓连接，密封垫可根据物料特性更换丁腈橡胶、氟橡胶或四氟材质，满足不同介质的密封要求。罐体的安装边界需预留顶部搅拌装置的安装高度，以及侧面进料管路、底部出料管路的操作空间，支腿安装时需保证三个脚板的水平度偏差不超过2mm/m，

　　避免搅拌轴运行时出现偏磨问题。整体结构紧凑，占地面积小，无需复杂的安装调试即可投入使用，可根据实际产能需求调整筒体高度与直径比例，适配不同的物料处理量要求，顶部接口的位置与尺寸也可根据实际工艺管路布局做调整，具备较好的工艺适配性。
