化学品混合罐配套带称重传感器方形撬块

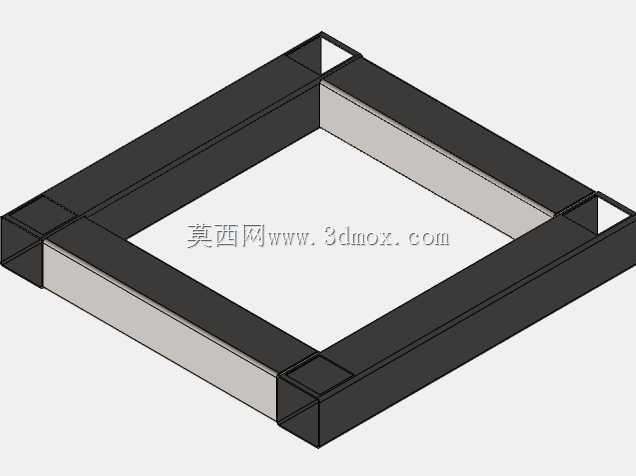

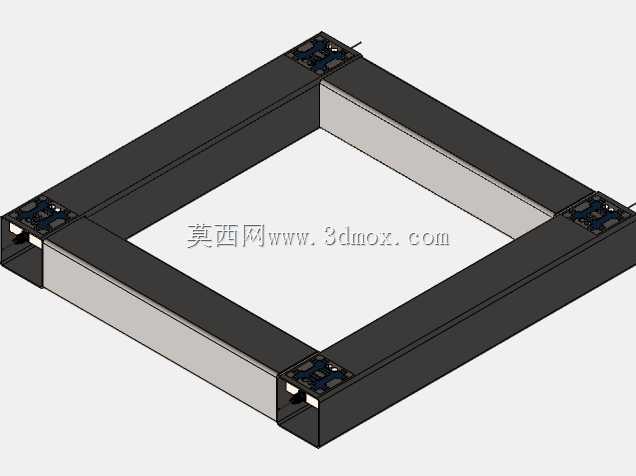

　　在精细化工、日化原料混配的生产场景中，大容量混合罐的物料计量一直是影响配方精度的核心环节，这款方形撬块正是为1500mm见方规格的化学品混合罐配套设计的集成式承载计量单元，区别于传统分散安装的称重支脚，它将承载框架与称重传感元件做了一体化整合，省去了现场拼装校准的大量调试工作。从结构设计逻辑来看，撬块采用闭合式矩形框型主体，四根边梁采用箱型截面型材拼焊成型，截面高度控制在250mm，既保证了大吨位满载下的框架刚性，避免罐体充料后出现边角挠度变形影响称重精度，又控制了整体安装高度，适配车间现有进料口的高度差要求，不会额外抬升罐体导致上料管线需要重新改配。四个角点位置是整个撬块的核心功能区，每处都内嵌安装了高精度称重传感器，

　　传感器采用压式受力结构，安装位做了沉台限位设计，既可以避免运输、吊装过程中传感器受侧向冲击力损坏，又能保证受力方向始终沿传感器轴向传递，减少偏载带来的计量误差，传感器的走线全部隐藏在框型梁的内部空腔中，外部仅预留统一的出线接口，避免化工场景下腐蚀性物料飞溅、地面冲洗水浸泡损坏信号线缆。实际安装时，撬块整体可以直接放置在硬化的水平车间地面上，不需要额外做预埋基础，四个角点预留了水平调节螺栓的安装位，现场只需要配合水平仪调整四个角的高度差，就能保证整个框架的水平度满足称重精度要求，混合罐直接通过螺栓固定在撬块上平面的安装孔位上，不需要额外制作过渡连接支架。这种集成式设计相比传统的多支脚分散安装方案，能将现场安装调试的周期缩短七成以上，

　　同时框架本身还能对罐体底部的出料阀、连接管线起到防护作用，避免叉车转运物料时碰撞损坏罐体底部附件，在多品种小批量的化工生产车间中，这种撬装式的称重单元还可以配合罐体整体移位，不需要重新拆卸校准称重元件，适配柔性生产的工位调整需求。设计过程中特意校核了满载工况下的框架受力变形量，将满载时的最大形变量控制在称重传感器允许的偏载范围内，避免长期满载使用后框架出现塑性变形，导致计量精度漂移，框体的边角位置都做了圆弧过渡处理，避免现场安装维护时尖锐边角磕碰伤人，表面采用耐腐涂层处理，能够耐受化工车间常见的弱酸弱碱环境腐蚀，延长整体使用寿命。
