RE6型悬架空气隔振气囊结构设计

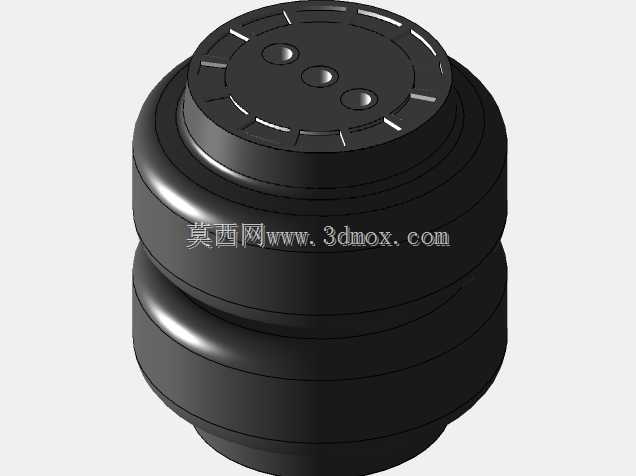

　　做商用车底盘悬架匹配的时候，空气弹簧的选型和结构校核一直是隔振系统设计的核心环节，这款RE6结构的空气气囊，属于囊式空气弹簧里适配重载悬架的典型规格，日常在重型载货车辆、大客车的底盘非独立悬架，还有部分工业设备的被动隔振工位都能见到同结构产品的应用。从结构设计逻辑来看，这款气囊采用双曲囊式的橡胶主体结构，上端的金属端盖做了均布的安装定位槽，三个呈三角排布的气嘴接口兼顾了充气、压力监测、冗余保压的功能，这种三角排布的接口设计，能避免单气嘴失效后整个气囊快速失压，在行车场景下能大幅降低突发故障的安全风险。橡胶囊体采用两层叠式的曲囊结构，相比单曲囊产品，它的垂直行程更大，固有频率可以控制在更低的区间，空载到满载的刚度变化曲线更平缓，

　　不会出现空载刚度过大、重载时缓冲不足的问题。做三维建模的时候，要特别注意安装边界的校核：上端盖的安装止口直径、下端底座的连接螺栓孔位分布，都要和悬架的安装支座完全匹配，囊体在最大压缩行程下的外径轮廓，不能和周边的推力杆、制动管路、车架纵梁发生运动干涉，很多新手建模的时候容易忽略极限动行程下的囊体膨胀量，导致实车装配后出现磨囊的问题，大幅缩短气囊的使用寿命。从功能特性来说，这类空气气囊和传统钢板弹簧搭配使用的时候，能承担80%以上的高频振动隔振任务，路面传递上来的细碎振动会被橡胶囊体内的压缩空气充分吸收，不仅能提升驾乘的平顺性，还能减少底盘紧固件因为长期振动出现的松脱故障。在工业设备应用场景里，同结构的气囊还会被用在大型冲床、

　　振动输送机的隔振基座上，通过调整内部充气压力，可以匹配不同吨位的设备隔振需求，不需要更换硬件就能调整隔振系统的固有频率，适配性比钢制螺旋弹簧更灵活。建模过程中，橡胶囊体的褶皱变形区域是曲面建模的难点，要按照实际硫化后的橡胶轮廓做曲面过渡，不能简单用等直径的圆柱面拼接，否则后续做有限元刚度分析的时候，应力集中区域的计算结果会和实际测试值出现很大偏差，端盖上的密封槽尺寸也要严格按照密封件的压缩比设计，保证充气状态下的气密性，不会出现慢漏保压不足的问题。
