安全气囊悬架用VIAR400C空气压缩机结构

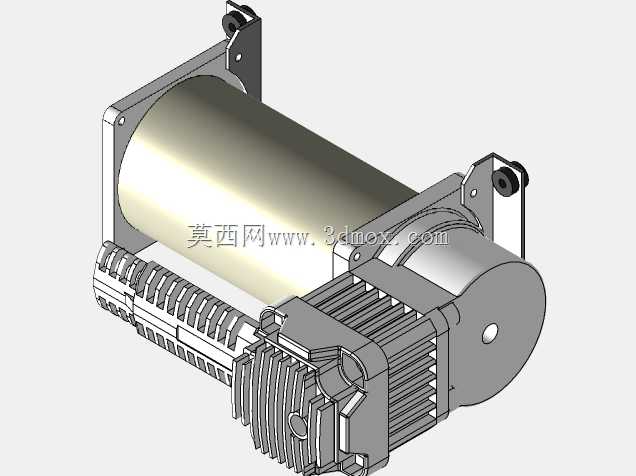

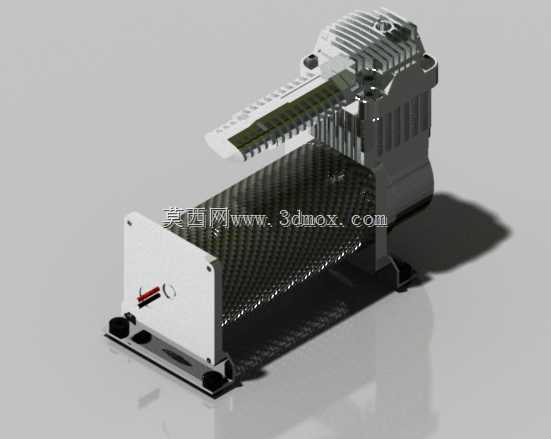

　　这款空气压缩单元主要面向车辆安全气囊悬架系统的气源供给场景，在整套悬架气路架构中承担核心气源生成功能，负责为气囊腔体提供稳定压力的压缩空气，支撑悬架高度调节、刚度动态匹配的实际运行需求。从结构设计逻辑来看，整机采用集成化布局思路，将动力驱动单元、压缩缸体、散热结构、安装基座整合为一体式总成，避免了分散式部件带来的管路冗余、安装点位过多的问题，适配车辆底盘有限的布置空间。

　　散热结构的设计充分考虑了连续工作的热负荷需求，缸体外侧布置的密集鳍片结构，能够在车辆行驶过程中借助迎面气流完成被动散热，无需额外加装散热风扇即可满足常规工况下的热平衡要求，减少了附属部件的数量，也降低了整体故障概率。驱动端的壳体采用筋条强化设计，既能够提升壳体的结构刚度，抵御车辆行驶过程中传递的振动冲击，也同步扩大了散热接触面积，兼顾结构强度与热管理需求。

　　安装基座采用平板式带减震垫的设计思路，底部预留的四个安装点位匹配车辆底盘通用的安装孔位间距，基座与主体结构之间设置的橡胶减震垫，能够过滤压缩机工作过程中产生的高频振动，避免振动直接传递至车身引发NVH问题，同时也能缓冲路面颠簸带来的冲击载荷，提升部件的使用寿命。侧面预留的过孔结构用于气路管路与控制线路的穿设，走线布局整齐，能够避免管路与周边部件发生运动干涉，也方便整车装配时的管线排布。

　　进气端设置有前置过滤结构，能够过滤进入缸体的空气中的粉尘杂质，减少缸体活塞环的磨损，延长压缩单元的维护周期。出气端的接口采用快插式标准接口，匹配悬架系统常用的气路管径，无需额外加工转接头即可完成管路连接，降低装配复杂度。整机的外形轮廓做了倒角处理，没有尖锐外凸结构，避免在底盘布置时与周边的线束、管路发生剐蹭破损，安装边界充分考虑了底盘布置的安全间隙要求，在X、Y、Z三个方向的尺寸都控制在紧凑范围内，能够适配多数乘用车型、轻型商用车型的悬架气路布置空间，不需要对原有底盘结构做大幅改动即可完成加装或替换。从建模细节来看，各部件的装配间隙、配合公差都按照实际生产要求做了还原，可直接用于悬架系统的气路匹配仿真、安装干涉检查，也能作为同类小型空压机设计的参考样本，帮助设计人员快速完成结构选型与布置方案验证。
