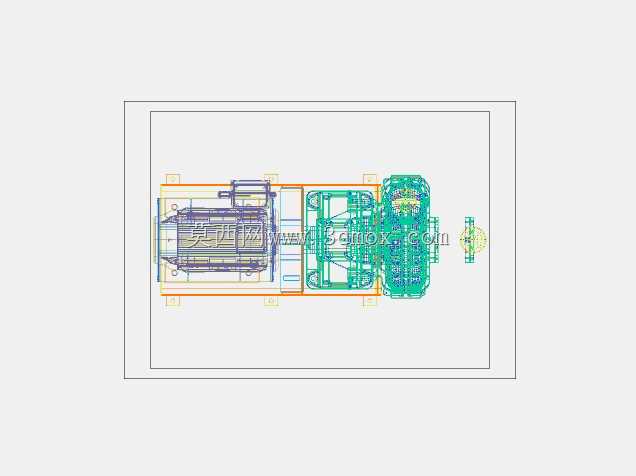

沃曼12/10 ST-AH-ZV重型泥浆泵结构设计

　　在矿山选矿、河道疏浚、冶金尾矿处理这类高磨蚀性浆体输送工况里，卧式离心泥浆泵是核心的流体输送设备，这款沃曼12/10 ST-AH-ZV泥浆泵的结构设计，完全围绕高负荷连续输送的工况需求展开。从整体布局来看，该泵采用经典的卧式单级单吸悬臂式结构，泵头与传动端采用模块化分体设计，过流部件与传动腔体完全隔离，避免浆体泄漏侵入轴承部位造成磨损。过流端的叶轮、护套、护板均采用大圆角流线型流道设计，减少浆体在流道内的湍流与局部冲刷，针对大颗粒浆体的通过性做了专门优化，流道最小过流直径匹配12英寸进口口径的输送要求，可通过粒径不超过流道间隙80%的固体颗粒，避免大粒径物料卡滞造成的叶轮过载。传动端采用稀油润滑的轴承组配置，径向与推力轴承分别布置，

　　可承受浆体输送过程中产生的径向载荷与轴向推力，轴承座的安装基准面与泵轴的同轴度公差控制在0.02mm以内，保证长周期运行的轴系稳定性。安装边界上，泵的进出口采用法兰连接结构，进口为水平轴向吸入，出口为垂直向上布置，可根据现场管路布置需求调整出口方向，底座采用一体化焊接结构，预留的地脚螺栓孔位置匹配常规工业泵房的安装基础尺寸，泵与动力端的连接采用联轴器直联或者皮带传动两种适配结构，可根据现场的转速、功率匹配需求灵活选择。设计过程中针对易损件的更换便利性做了优化，泵体采用中开式结构，拆卸泵盖即可完成叶轮、护套等过流部件的更换，无需拆卸进出口管路与电机，大幅缩短现场维护的停机时间。密封结构可根据输送浆体的浓度、

　　颗粒特性选择填料密封或者机械密封，填料密封腔设置了高压水冲洗接口，可注入高压清水阻止浆体泄漏，机械密封配置了独立的冲洗冷却回路，适应高磨蚀、高浓度浆体的密封需求。从结构细节来看，叶轮前后盖板均设置了背叶片结构，一方面可以平衡叶轮运行时产生的轴向力，降低推力轴承的负荷，另一方面可以阻止浆体进入密封腔与叶轮前后间隙，减少护板的磨损。泵体的壁厚设计充分考虑了磨蚀余量，过流部件的壁厚比普通清水泵厚30%以上，保证在连续输送高磨蚀性矿浆、泥浆的工况下，过流部件具备足够的使用寿命。轴封部位设置了可更换的轴套，轴套采用高硬度耐磨材质，避免轴直接与浆体接触造成轴的磨损，维护时仅需更换轴套即可，降低维护成本。整体结构的重心布置经过优化，运行时的振动幅值控制在工业泵允许的标准范围内，底座的刚度经过强化，避免高速运行时产生共振，配套的传动护罩等安全部件的安装位置也在模型中做了预留，可直接用于现场安装指导与配套部件的选型设计。
