斜盘结构旋转输送泵内部结构展示

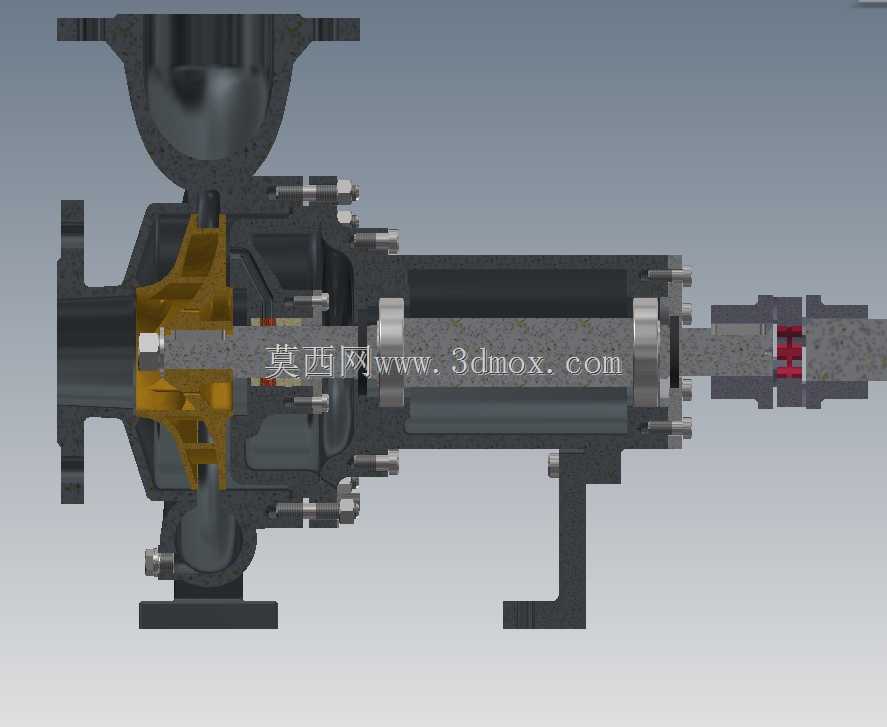

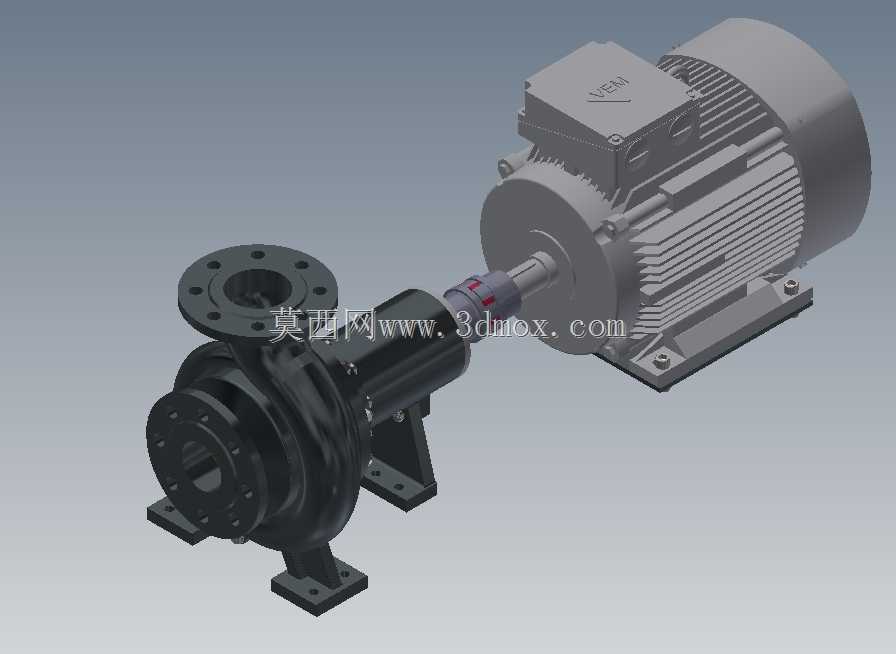

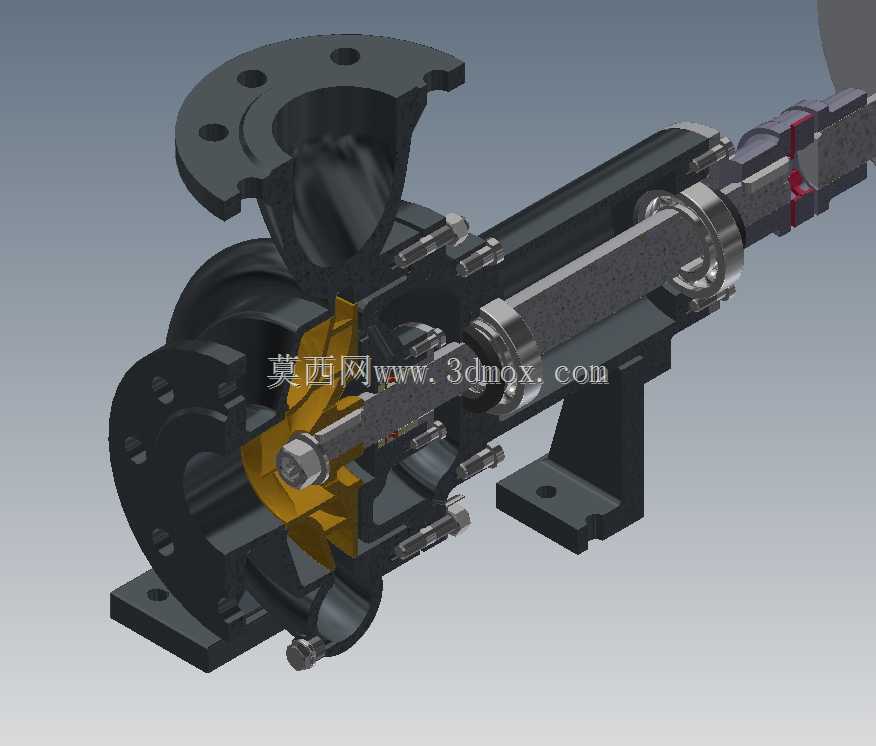

　　这款斜盘结构旋转泵的三维结构，完整还原了泵组从动力输入端到流体过流端的全部装配关系，在市政供水增压、工业循环水输送、中小型工艺流体增压场景中，这类泵凭借紧凑的轴向布局，能在狭小安装空间内完成稳定的流体输送作业。从结构设计逻辑来看，动力输入轴通过轴承组实现径向与轴向的双向定位，轴承座与泵壳的配合面预留了密封件安装槽，可适配机械密封或填料密封两种密封形式，应对不同温度、不同腐蚀程度的输送介质需求。斜盘式的叶轮组件是这款泵的核心过流部件，叶片采用曲面扭曲构型，在高速旋转时能通过斜盘的导向作用，将轴向进入的流体平稳转向至径向出口，相比普通离心泵，这种结构在小流量高扬程工况下的流体脉动更小，运行时的振动噪声控制更优。

　　泵体的进出口采用法兰连接结构，法兰端面的螺栓孔位按照通用管路连接标准排布，现场安装时可直接对接同通径的工业管路，无需额外加工转接法兰。底部的安装支座采用一体化铸造成型，支座上的安装长孔可适配一定范围内的安装位置偏差，降低现场安装时的基础施工精度要求。从装配关系来看，泵壳与中段连接体采用止口定位加螺栓紧固的结构，止口配合面的公差设计保证了泵腔的同轴度，避免叶轮旋转时与泵壳内壁发生刮蹭；轴封位置预留了足够的维护空间，现场更换密封件时无需完全拆解泵体，仅需拆下输入端的轴承压盖即可完成密封件更换作业。过流部件的流道设计做了圆弧过渡处理，减少流体在泵腔内的沿程阻力损失，提升泵组的运行效率，同时避免流道内的介质滞留，

　　适合输送含少量细小杂质的流体介质。整体结构的零件拆分逻辑符合实际加工与装配工艺，所有紧固件的排布都预留了标准工具的操作空间，三维模型中各零件的配合公差、装配间隙都按照实际工业泵的设计规范设定，可直接用于结构参考、教学演示或同类型泵的改型设计参考，帮助结构工程师快速理清斜盘式旋转泵的内部动力传递路径与流体走向，缩短同类产品的开发周期。
