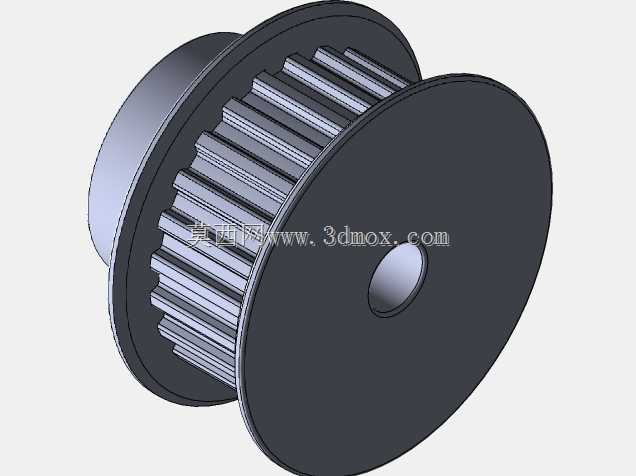

T2.5型24齿同步传动皮带轮结构

　　这款T2.5齿形的24齿皮带轮，属于同步传动系统里的核心啮合传动件，日常在小型自动化展示柜、轻载步进驱动模组这类对传动精度有要求的场景里十分常见。很多做小型展示设备的结构工程师都清楚，这类轻载传动场景如果用普通平皮带，很容易出现打滑丢步的问题，尤其是搭配步进电机做定距移动的机构，一旦传动比失准，展示件的定位就会出现偏差，而T2.5齿形的同步带轮靠齿牙和带身的啮合传递扭矩，能保证严格的传动比，没有滑动误差，刚好适配这类轻载高精度的传动需求。

　　从实际安装边界来看，这款带轮采用双侧挡边的结构设计，能避免同步带在高速运转或者启停冲击的时候出现跑偏掉带的问题，中间的光孔是用来和步进电机的输出轴配合的，安装时可以通过顶丝锁紧轴面，不需要额外做复杂的轴系固定结构，对小型设备的紧凑安装空间十分友好。带轮的齿形参数严格匹配T2.5节距的同步带，24齿的规格对应的节圆直径经过精准核算，齿槽的深度、齿牙的倒角都做了适配优化，既能保证带齿顺畅啮入啮出，减少啮合过程中的卡顿和噪音，也能避免齿形过盈配合导致的带身磨损加快问题。

　　在设计思路上，这款带轮没有做多余的减重结构，毕竟本身尺寸偏小，整体采用实心轮辐的结构，加工难度低，结构刚性足够，能承受步进电机启停时的瞬时冲击扭矩，不会因为负载波动出现轮体变形。实际使用时，这款带轮作为主动轮安装在步进电机输出端，搭配对应的从动带轮（通常和轴承轴配合安装），张紧合适的T2.5同步带之后，就能带动安装在轨道上的放大镜组件做平稳的定距移动，刚好满足展示柜里展品定点放大展示的动作需求。

　　选型的时候需要注意，这款带轮的齿形节距是2.5mm，只能适配对应规格的同步带，安装时要保证主动轮和从动轮的端面平行度，否则会出现带边单侧磨损的问题，轴孔的配合公差建议选过渡配合，既方便安装拆卸，也不会因为间隙过大出现运转时的径向跳动。另外双侧挡边的高度刚好高出带身安装面1.5mm左右，既不会和周边的安装结构产生干涉，也能完全限制同步带的轴向窜动，不需要额外加装挡带轮，能进一步简化整套传动机构的结构，压缩设备的整体安装空间。
