可替换孔径绕线式弹性联轴器结构

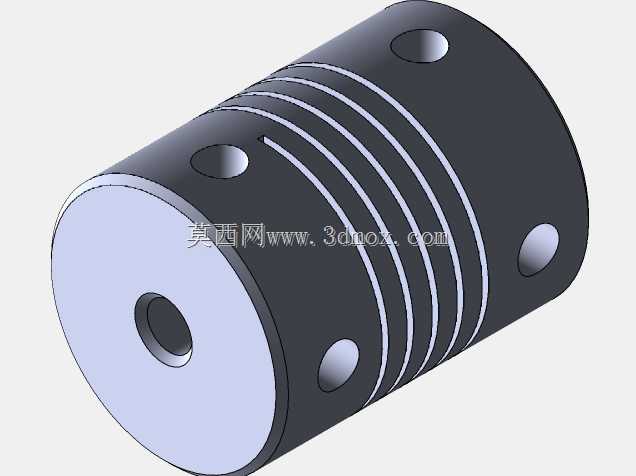

　　这款绕线式弹性联轴器，主要面向小功率传动场景的同轴度补偿需求，常见于小型传感器配套传动、微型电机输出端连接、编码器信号采集端的动力衔接工位，在3D打印设备进给轴、小型检测仪器传动链、桌面级自动化实验装置中应用广泛。不同于刚性联轴器对安装同轴度的严苛要求，该款联轴器本体采用一体化圆柱结构设计，外圆周加工有连续的螺旋绕线槽，槽型均匀分布在筒体中段，依靠槽位带来的弹性形变能力，可补偿两连接轴之间存在的径向偏移、角度偏差以及轴向窜动，避免安装误差带来的额外轴承负载，延长配套传动部件的使用寿命。两端轴孔分别适配3.6mm与6.3mm直径的输出、输入轴，轴孔侧面对称布置紧定螺钉安装位，安装时无需额外的轴端加工，

　　直接将对应轴径插入轴孔后拧紧紧定螺钉即可完成固定，安装边界清晰，筒体整体外径与长度比例适配小功率传动的安装空间，不会占用过多设备内部布局位置。设计过程中优先考虑了小扭矩传动场景下的缓冲性能，绕线槽的螺距与槽宽经过匹配计算，既保证足够的扭矩传递能力，不会在额定负载下出现打滑或形变过量问题，又能过滤掉传动过程中产生的小幅振动，避免振动传递到传感器等精密检测部件上影响检测精度。筒体两端的端面与轴孔保持严格的垂直度要求，紧定螺钉的安装孔位置对称分布，保证锁紧后轴的受力均匀，不会出现偏载导致的轴磨损问题。实际选型使用时，需要确认两端连接轴的轴径公差，保证轴与孔的配合间隙在合理范围内，紧定螺钉的锁紧扭矩要符合对应规格螺钉的要求，

　　避免锁紧力过大导致筒体变形，或是锁紧力不足出现传动打滑。这类弹性联轴器相比膜片联轴器、波纹管联轴器，结构更简单，一体化加工的结构没有额外的装配零件，不存在装配误差带来的传动精度损失，同时成本更低，适合批量应用在对成本敏感、扭矩需求不大的小型传动设备中，在需要频繁更换连接轴的实验类设备中，可替换的轴孔适配设计也能减少备件种类，降低维护成本。
