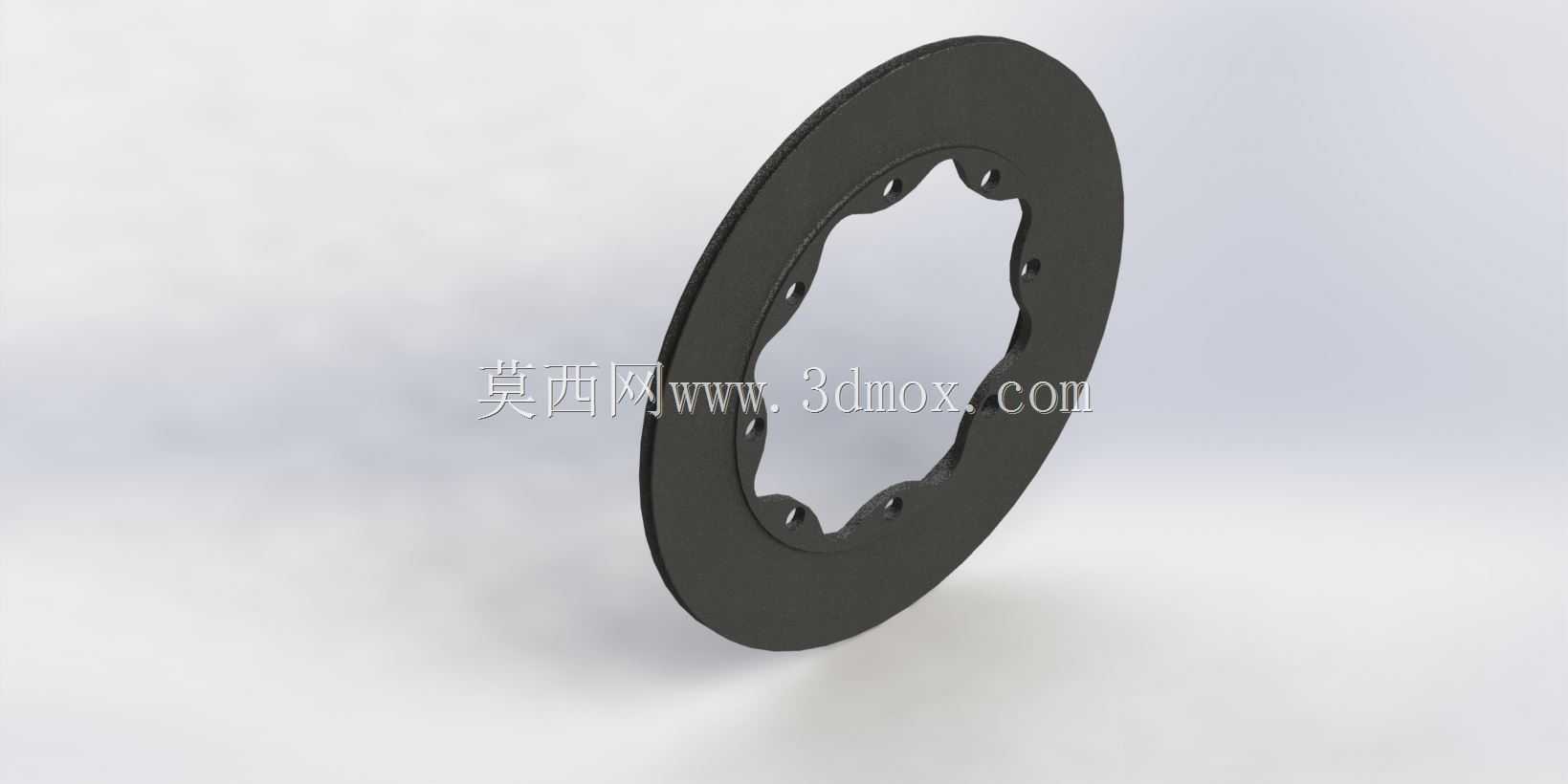

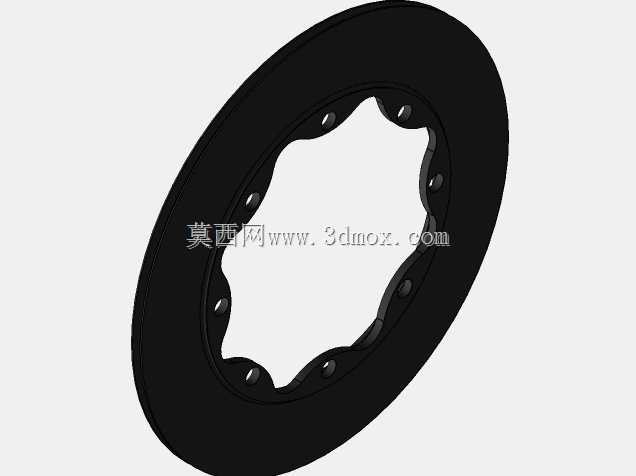

AP赛车248mm制动盘结构设计

　　在大学生方程式赛车制动系统的开发过程中，制动盘作为制动力矩转化的核心执行部件，其结构设计直接决定了整车制动效能、热稳定性以及簧下质量控制水平，本次设计的248mm规格制动盘，参考成熟竞技级制动部件的结构逻辑，适配小排量方程式赛车的轮端安装空间与制动载荷需求。从实际赛场应用场景来看，这类制动盘主要承担高速工况下的频繁制动载荷，赛道中连续弯道前的重制动、入弯后的循迹制动都会让制动盘在短时间内积聚大量摩擦热，因此结构设计上首先要兼顾散热效率与结构刚性，避免热变形导致的制动抖动、摩擦片偏磨等问题。该制动盘采用环形平板主体结构，外径设定为248mm，这个尺寸是在匹配13寸竞技轮圈内部安装空间、制动卡钳活塞作用半径的前提下确定的，

　　既保证了足够的摩擦接触面积来分摊制动压强，又不会因为尺寸过大增加不必要的转动惯量，影响轮端的加速响应特性。内圈安装边采用波浪形轮廓设计，而非传统的整圆安装边，这种结构一方面能够减少安装位置的应力集中，在制动盘受热膨胀时提供一定的形变释放空间，降低热翘曲的风险，另一方面也能在安装边与盘体连接区域形成更多的空气流通间隙，引导行驶气流穿过盘体周边带走摩擦热量。安装孔位沿内圈波浪轮廓均匀分布，孔位的节圆直径、孔径尺寸完全适配对应竞技卡钳的安装法兰接口，安装时能够通过螺栓实现精准定位，保证制动盘与轮轴的同轴度，避免高速旋转时出现端面跳动超差的问题。从功能特性来看，该制动盘的摩擦面采用无通风道的实心盘结构，这是考虑到小型赛车的整车重量较轻，

　　制动总载荷相对有限，实心盘结构相比通风盘具备更优的轴向刚度，加工难度更低，同时能够进一步压缩簧下质量，配合对应的碳基摩擦片，能够在赛道工况下提供稳定的摩擦系数，即使在连续制动导致盘体温度升高后，摩擦系数的衰减幅度也能控制在竞技驾驶可接受的范围内。设计过程中还对盘体的厚度进行了反复校核，在保证足够热容量、避免短时间内温度超过材料许用值的前提下，尽可能减小盘体厚度，降低旋转质量，同时内圈波浪形的轮廓设计也在不削弱整体结构强度的基础上，去除了非受力区域的多余材料，实现了轻量化目标。在实际装车验证的场景中，这类制动盘需要配合对应的制动卡钳、摩擦片、轮毂轴承单元完成装配，安装时要严格控制制动盘端面的跳动量，

　　保证摩擦面与卡钳摩擦片的完全平行接触，避免出现局部接触导致的局部过热、摩擦片异常磨损问题。日常赛场使用中，该结构的制动盘也具备更好的维护便利性，波浪形内圈的结构在拆卸时更容易对位，检查磨损情况时也能通过内圈的基准结构快速判断盘体的磨损量是否达到更换阈值，相比传统圆形安装边的制动盘，在赛事紧张的维保环节能够节省不少操作时间。
