7/16英寸FK系列杆端关节轴承结构

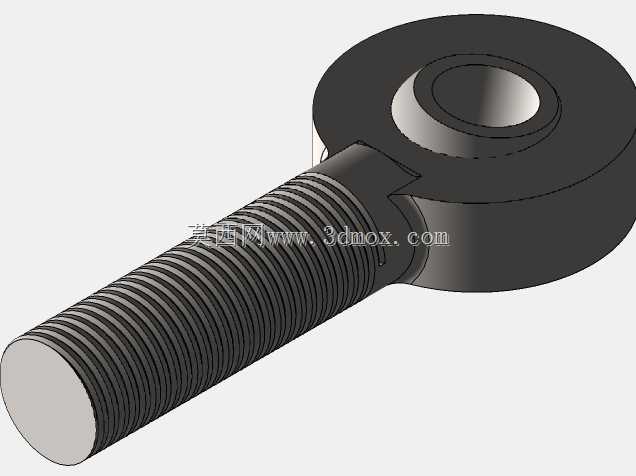

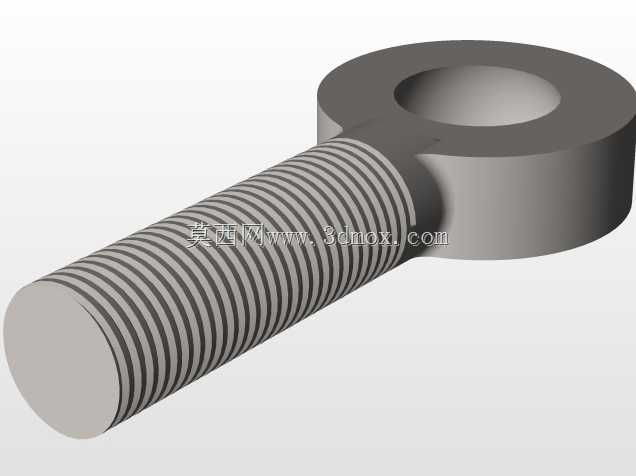

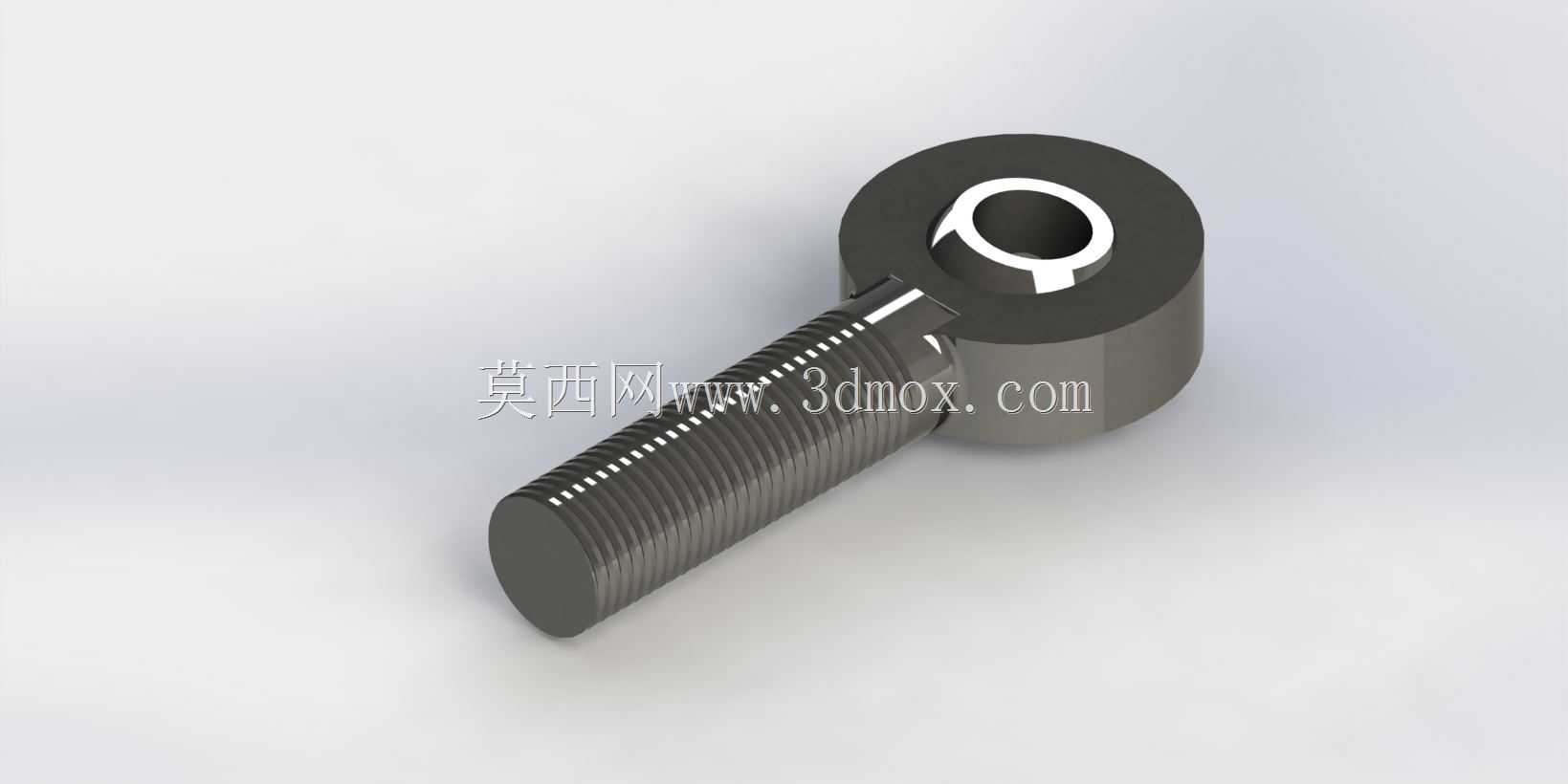

在各类需要小角度摆动、往复铰接传动的机械结构中，杆端关节轴承是应用极广的基础连接件，这款7/16英寸规格的FK系列杆端组件，常出现在汽车悬架连杆、自动化设备铰接臂、小型工程机械操纵机构、工装夹具定位调节结构中，用来补偿连接副之间的同轴度误差，吸收传动过程中的偏摆载荷，避免刚性连接带来的应力集中问题。从结构设计来看，该组件分为外螺纹杆身与内嵌关节球头的外圈两部分，杆身采用全牙外螺纹设计，螺纹规格匹配英制7/16英寸标准，安装时可通过螺纹旋入深度灵活调节连接总长度，适配不同安装间距的装配需求，杆身端部做了平端处理，既可以通过螺纹锁紧螺母完成轴向固定，也能在端部加装锁紧垫片防止工况振动下出现螺纹松脱。外圈部分采用一体式锻压成型结构，内部镶嵌的自润滑关节球可实现±6°范围内的任意角度偏摆，相比普通铰接销轴，这种带内球头的结构能同时承受径向载荷与一定的轴向拉压载荷，在频繁往复摆动的工况下磨损量更低，使用寿命更长。设计过程中需要严格控制外圈与球头的配合间隙，间隙过大会导致传动过程中出现旷量，影响机构定位精度，间隙过小则会增大铰接转动阻力，甚至在低温环境下出现卡滞问题；外圈的外径尺寸、杆身螺纹长度都需要匹配对应安装位的开孔尺寸与连接厚度，安装时要注意铰接孔的轴线与杆身轴线的初始夹角不能超过允许偏摆角度的一半，避免工作过程中球头与外圈边缘出现刚性磕碰。这类杆端轴承在汽车领域多用于换挡连杆、稳定杆连杆、油门操纵机构的铰接位置，在工业自动化设备中则多用于气动推杆末端、直线模组从动端的铰接连接，在小型农机、园林机械的操纵机构中也能见到同类型结构，建模时还原了螺纹牙型、球头与外圈的配合结构、外圈端面的卡槽细节，可直接用于机构运动仿真、装配干涉检查，也能作为选型参考用于非标设备的铰接结构设计。
