链轮张紧调节安装支座组件结构设计

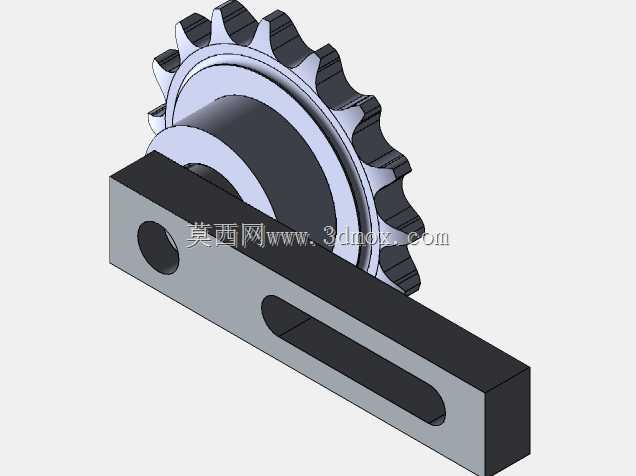

　　这套链轮张紧调节组件，常见于各类链传动输送线、小型自动化传动工位的张紧环节，主要作用是抵消链条长期运行产生的磨损伸长量，避免链条跳齿、脱啮，保障链传动的啮合精度与运行平稳性。很多现场调试的工程师都遇到过链传动张紧不足的问题，轻则传动异响、定位精度偏移，重则链条脱轨卡滞损坏周边工件，这套组件就是针对这类场景做的结构化设计。从结构上看，组件包含一体式机加工链轮与带长槽的安装支座两部分，链轮采用单排齿形设计，齿廓符合标准短节距滚子链啮合要求，轮毂位置做了加厚处理，可适配标准深沟球轴承的压装，转动时的径向跳动量控制在常规传动允许的公差范围内，不会出现啮合卡滞的问题。安装支座采用板式结构，主体为矩形截面型材加工而成，一端设置有固定光孔，

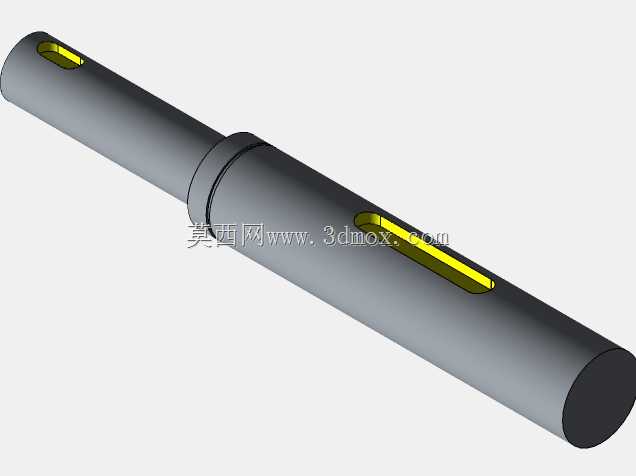

　　用于铰接安装基础，支座本体上加工有通长的腰型调节槽，链轮的安装轴可沿着腰型槽滑动调整位置，通过调整轴在腰型槽内的位置，就能改变链轮与主、从动链轮的中心距，实现链条张紧度的调节，调整到位后通过紧固件锁紧轴端即可完成固定，不需要额外制作复杂的张紧支架，现场安装调试的效率很高。设计时特意将腰型槽的长度控制在合理范围，既覆盖了链条使用周期内的伸长补偿量，又不会因为调节行程过大导致链轮偏斜，支座上的铰接孔与腰型槽的位置公差经过匹配，调整过程中链轮的齿面始终与链条传动平面保持平行，不会出现偏磨链条侧板的问题。从安装边界来看，支座的厚度、链轮的外径尺寸都适配常规08B、10A规格的传动链条，安装时不需要对现有设备的机架做大规模改动，

　　只需要在对应位置预留铰接安装点与锁紧空间即可，不管是新设备设计阶段直接选用，还是旧设备的链传动张紧改造，都能直接套用结构。链轮的齿部做了常规的倒角处理，啮合时能顺畅导入链节间隙，不会出现卡链、顶齿的情况，支座的腰型槽边缘做了去毛刺处理，安装轴滑动调节时不会出现卡滞，整体结构没有冗余的零件，加工难度低，常规的铣削、钻削设备就能完成全部加工工序，制造成本可控，适合批量应用在各类轻载链传动设备上。
