机加工用不规则工件夹持手指板夹具

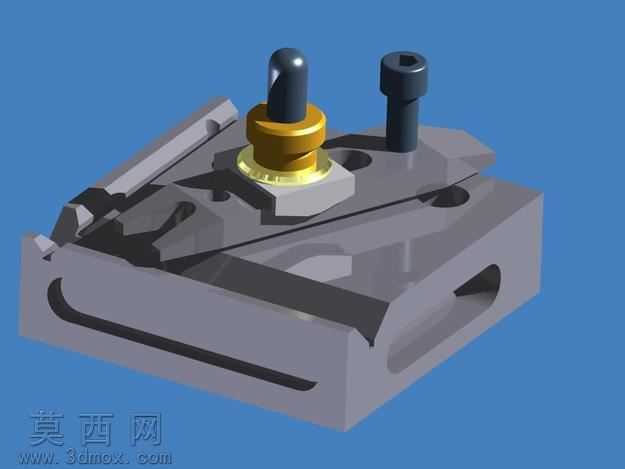

本模型为机加工场景下用于夹持小型或不规则外形工件的手指板夹具，整体采用三维参数化建模完成，建模过程中严格遵循机械加工夹具的设计规范，对各部件的装配公差、配合间隙做了符合实际生产要求的参数设定。模型整体以灰铸铁质感的基体为核心承载结构，基体部分设计有对称分布的斜向导向滑槽，滑槽的截面尺寸、倾斜角度经过反复校核，可保证夹爪部件在滑动过程中运行平稳无卡滞，同时具备足够的夹持力输出行程。夹爪组件采用分体式结构设计，活动压块与基体滑槽之间为间隙配合，压块的夹持端面做了防滑纹理的细节处理，可避免装夹过程中工件出现滑移偏移。锁紧组件包含两种不同功能的紧固件，其中带黄铜衬套的调节旋钮用于微调夹爪的开合行程，黄铜材质的衬套在渲染时赋予了金属金色的哑光金属材质，与灰黑色的基体、紧固件形成清晰的材质区分，另一根内六角高强度螺栓用于装夹完成后的最终锁紧，螺栓头部的内六角特征、螺纹段的牙型细节都做了精细化建模还原，未做过度简化处理。底座部分设计有贯通式的安装槽，可适配不同机床工作台的T型槽安装尺寸，安装槽的边缘做了倒角工艺处理，既可以去除加工毛刺，也能提升装配时的导向便利性。设计思路上围绕不规则异形工件的装夹痛点，通过对称式双压块同步进给的结构，实现对小型异形件、非规则轮廓工件的稳定夹持，可适配磨床、钻床、镗床等多类机加工设备的装夹需求，建模时对所有活动部件的运动行程做了干涉检查，确保各部件在全行程运动过程中无碰撞、无干涉，渲染阶段采用工业蓝作为背景底色，搭配柔和的定向光源，清晰展现出夹具各部分的结构层次与材质质感，金属部件的反光度、粗糙度参数都按照实际金属加工件的表面处理效果做了调整，让整体渲染效果贴近真实工业产品的视觉表现。
