工业用小型金属切割跛脚锯设备结构设计

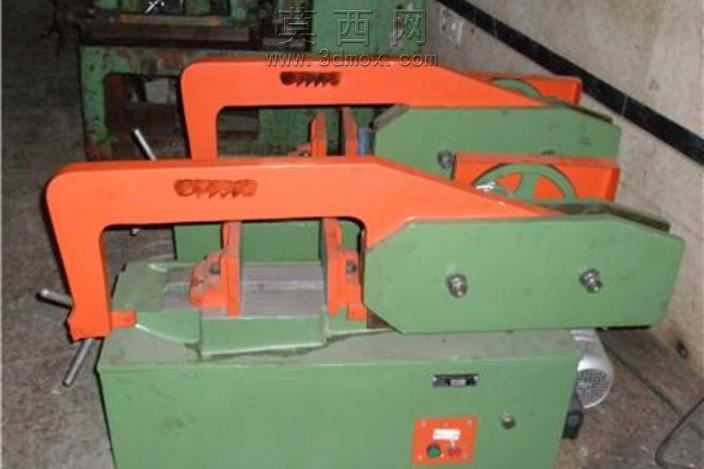

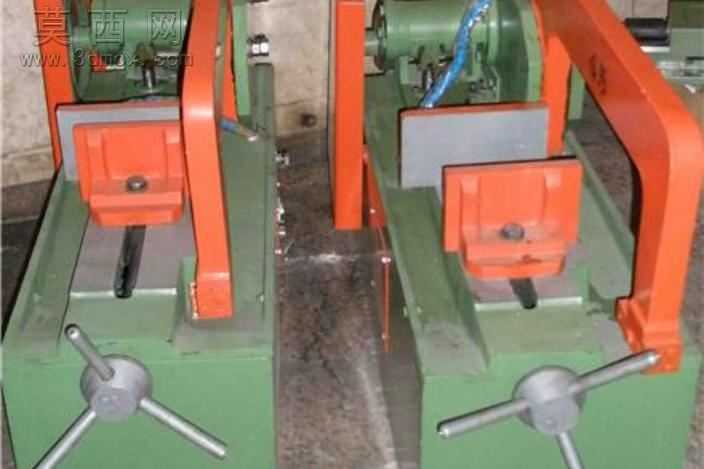

本模型为工业场景下用于小规格金属型材切割的手动式跛脚锯设备，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械加工设备的实际尺寸比例，对设备的各个功能模块进行了完整的结构还原。模型整体分为床身基座、工件夹持机构、锯切进给机构、操作控制组件四个核心部分，床身基座采用铸铁材质的实体建模，渲染时赋予深绿色磨砂漆面材质，还原了工业设备厚重稳定的质感，基座内部预留了锯屑收纳的空腔结构，兼顾实际使用中的排屑需求。工件夹持机构采用橙色漆面的铸铁虎钳结构，建模时还原了钳口的防滑齿纹、夹紧螺杆的传动螺纹细节，钳身通过导轨与床身连接，可根据待切割型材的尺寸调整夹持位置，渲染时为钳身赋予亮橙色半光漆面材质，与床身的深绿色形成清晰的视觉区分，便于快速识别功能部件。锯切进给机构采用摇臂式结构，摇臂同样采用橙色漆面材质，建模时还原了摇臂的铰接转轴、锯片安装座的定位结构，锯片部分采用高速钢材质参数设置，渲染时赋予银灰色金属磨砂质感，还原锯片锋利的齿部边缘细节。操作控制组件为三辐式手轮结构，建模时还原了手轮的金属握柄、中心转轴的连接结构，手轮采用镀铬金属材质渲染，还原金属光亮的反光质感。设计过程中重点考量了手动操作的人机工程学，手轮的安装高度、摇臂的摆动行程均参考实际手动锯切设备的操作参数设置，夹持机构的开合行程覆盖常见小型方管、圆钢、扁钢的加工尺寸范围，整体结构无冗余设计，所有运动部件均预留了合理的装配间隙，可直接用于生成工程加工图纸，也可作为五金加工设备教学演示的三维素材，模型的材质分层清晰，可直接导入渲染软件调整参数生成不同场景下的展示效果图，完整还原了小型手动金属锯切设备的结构特征与功能逻辑。
