Arduino控制板CNC设备防护外壳结构

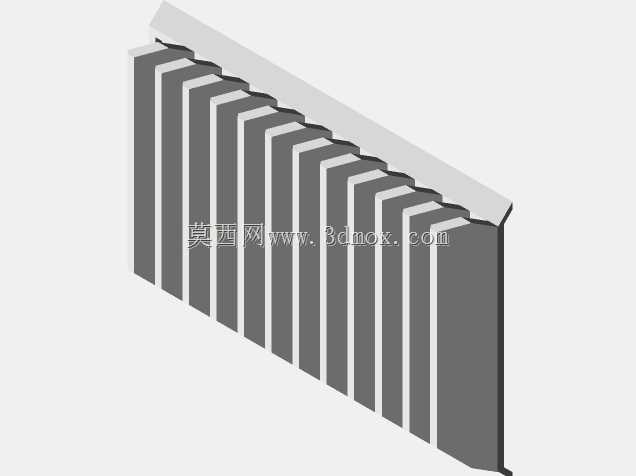

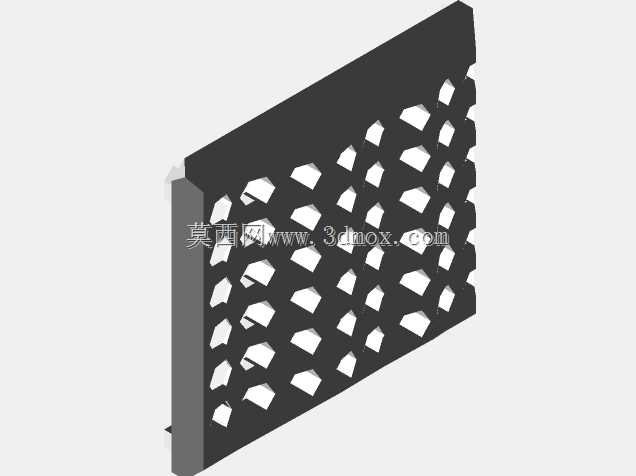

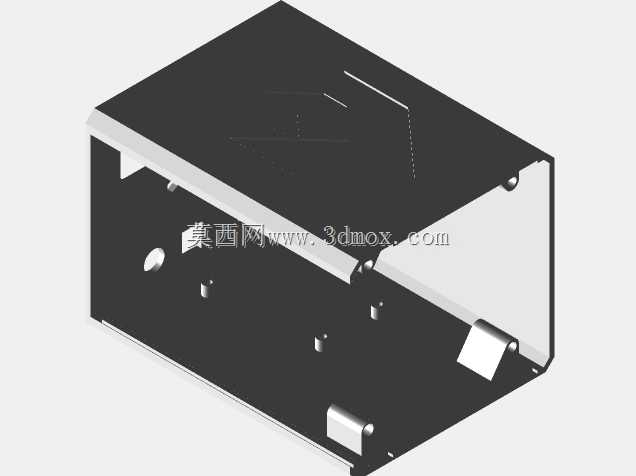

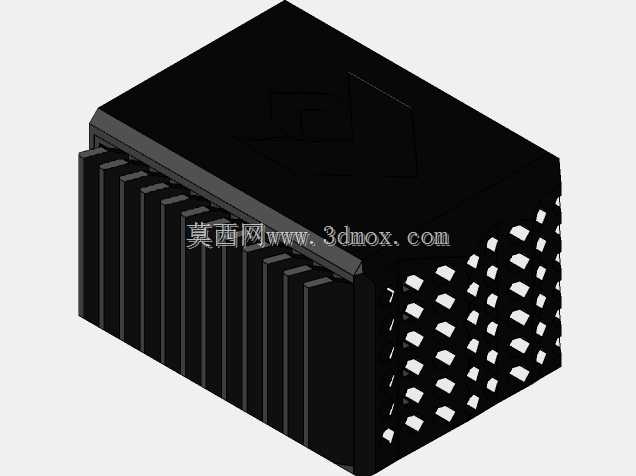

　　这款防护外壳主要适配搭载Arduino Uno控制板的小型桌面级CNC加工设备，这类设备常被创客、小型加工工坊用于软质板材的浮雕加工、薄型工件的轮廓铣削，日常作业时加工区域会产生细碎切屑，同时控制板长期暴露在外易受灰尘、切削液飞溅影响，还可能被加工过程中移位的线材剐蹭，外壳的核心作用就是为核心控制单元提供物理防护，同时兼顾散热需求。设计时优先考虑了安装兼容性，外壳的固定点位完全匹配CNC Shield扩展板的安装孔位，采用4颗M3x6mm螺钉完成与控制板的直接固定，不需要额外在设备台面上打孔，也不会和原有接线端子、步进电机驱动模块产生干涉，外壳侧边预留了足够的走线缺口，步进电机连线、限位开关线、电源输入线都可以从缺口处规整引出，

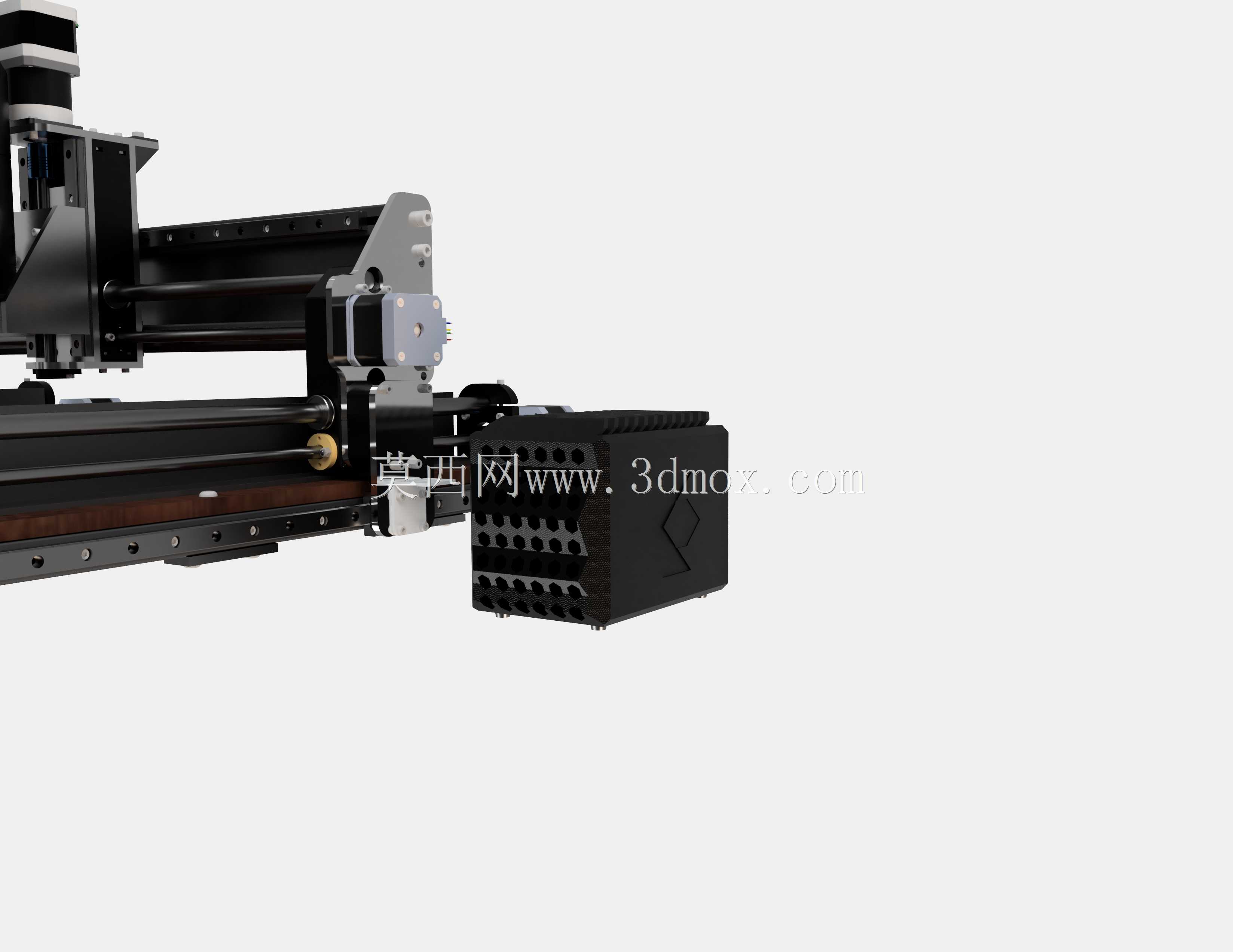

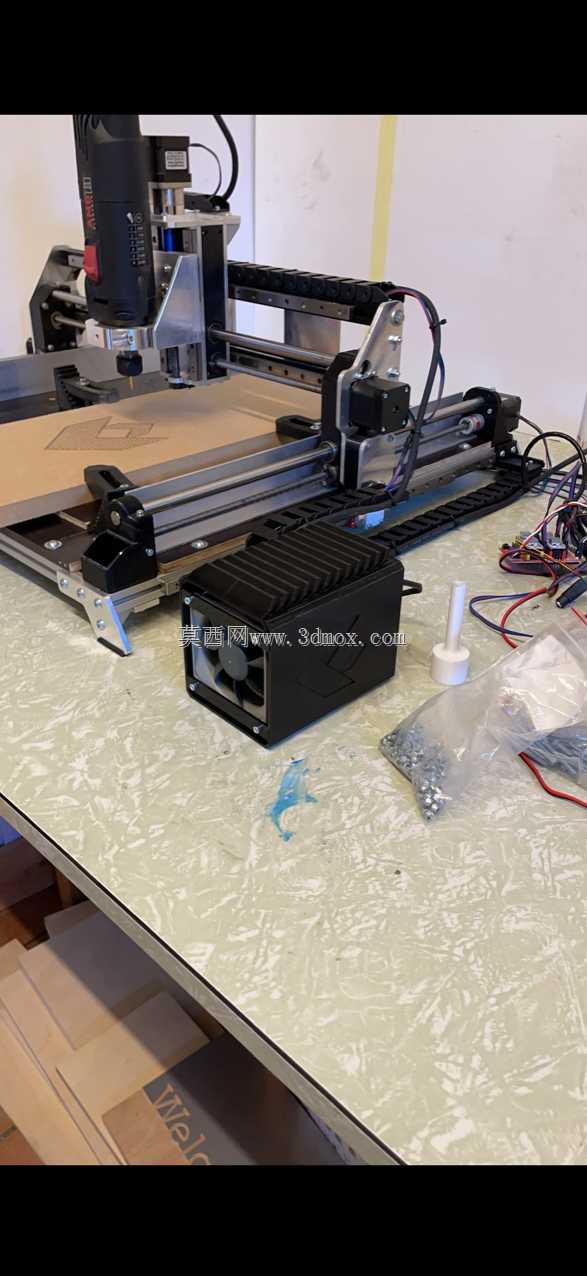

　　不会出现线材弯折半径过小导致的接触不良问题。散热结构上选用了noctua 80x80mm规格的散热风扇安装位，风扇直接对准控制板上的驱动芯片与主控芯片区域，外壳内部预留了2mm的导风间隙，可以让气流均匀覆盖板上所有发热元件，避免局部积热导致的驱动丢步、主控复位问题，风扇固定采用4颗M3x40mm长螺钉搭配M3螺母锁紧，螺钉同时穿过外壳、风扇与控制板的辅助固定孔，整体结构刚性足够，不会因为设备运行时的振动出现松脱。外壳安装后不会超出原有控制板的外轮廓边界，整体突出控制板表面的高度控制在35mm以内，不会和设备上的X轴导轨、拖链产生运动干涉，对于采用铝型材框架的桌面CNC设备来说，还可以通过型材螺母将外壳整体固定在框架侧面的型材槽内，

　　不需要额外设计转接支架。外壳上还预留了TPU材质灯丝指示灯的安装位，指示灯可以直观显示设备的通电、运行状态，不需要额外在设备面板上开孔。实际使用中，这款外壳可以阻挡90%以上的加工切屑飘落到控制板上，日常清理只需要擦拭外壳表面即可，不需要拆开清理板卡缝隙的积屑，风扇的风道设计可以让控制板满负载运行时的核心温度比裸露状态降低18℃左右，有效延长控制板的使用寿命，尤其是在长时间连续加工的场景下，稳定的温控可以大幅减少驱动过温触发的停机保护，提升加工过程的连续性。外壳的边角都做了R2的圆角处理，安装调试时不会划伤操作人员的手部，所有固定孔位都做了沉头设计，螺钉安装后不会突出外壳表面，避免勾挂线材。
