DIY重型桌面Dremel数控雕刻机结构

这款DIY重型桌面数控雕刻机，面向个人工坊、小型加工场景与创客DIY需求打造，可适配Dremel类高速电主轴作为加工执行端，能够完成软木、亚克力、薄铝板、印刷电路板等多种材质的铣削、雕刻、钻孔、轮廓切割作业，既可以满足手工爱好者制作个性化文创件、定制模型零件的需求，也能支撑电子爱好者完成PCB板快速打样、小型金属结构件修配的加工任务，填补了小型桌面加工设备刚性不足、加工精度受限的使用痛点。

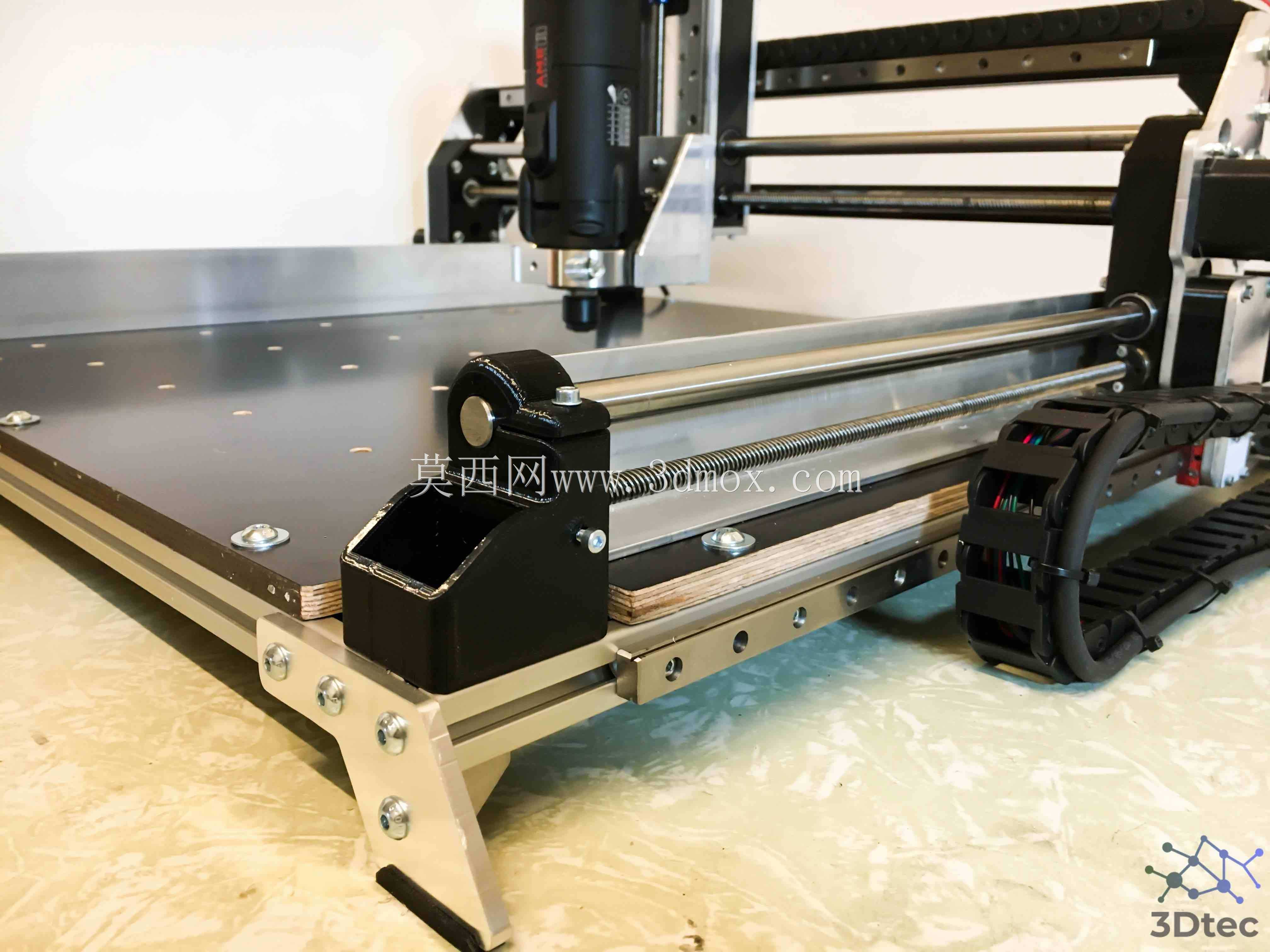

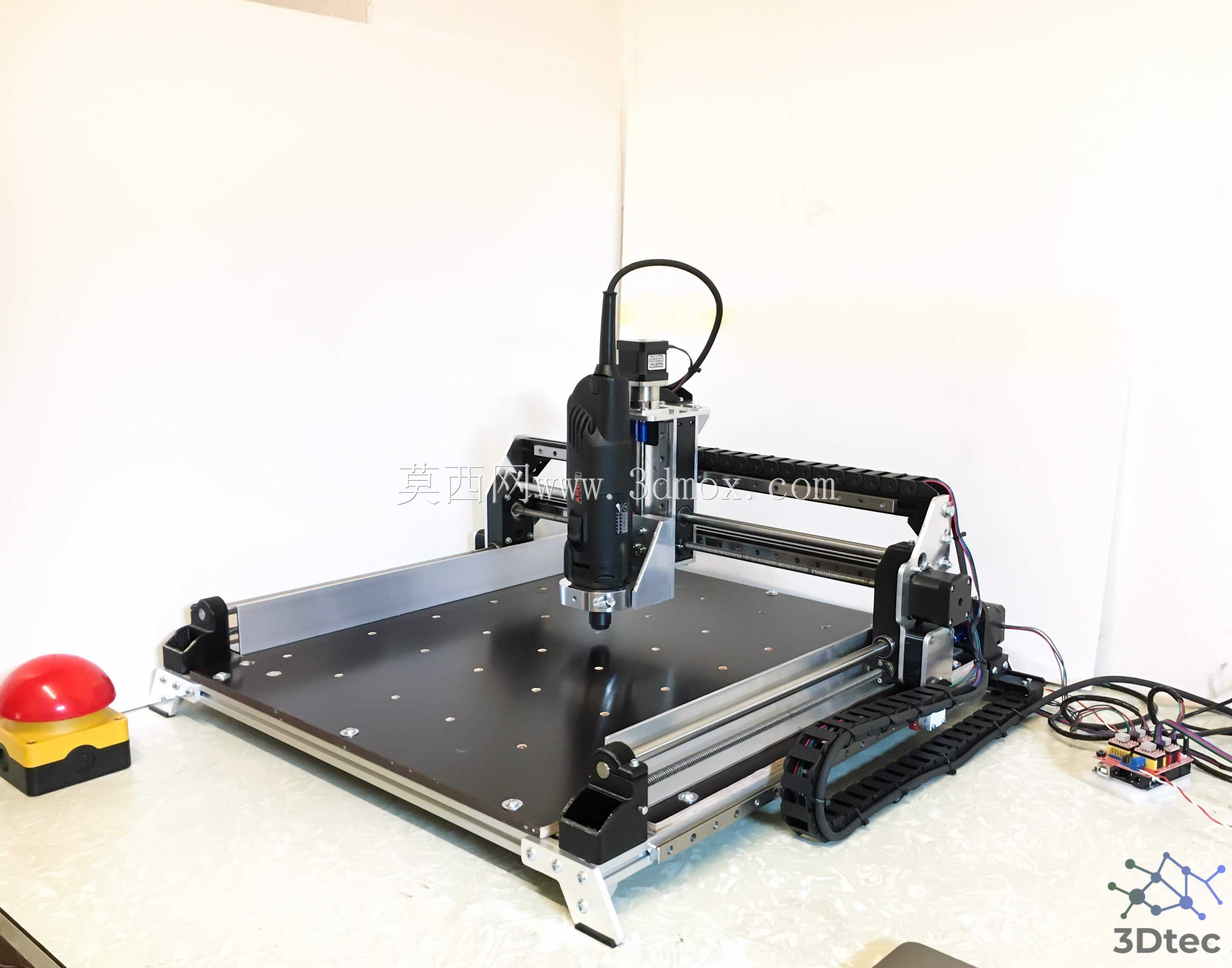

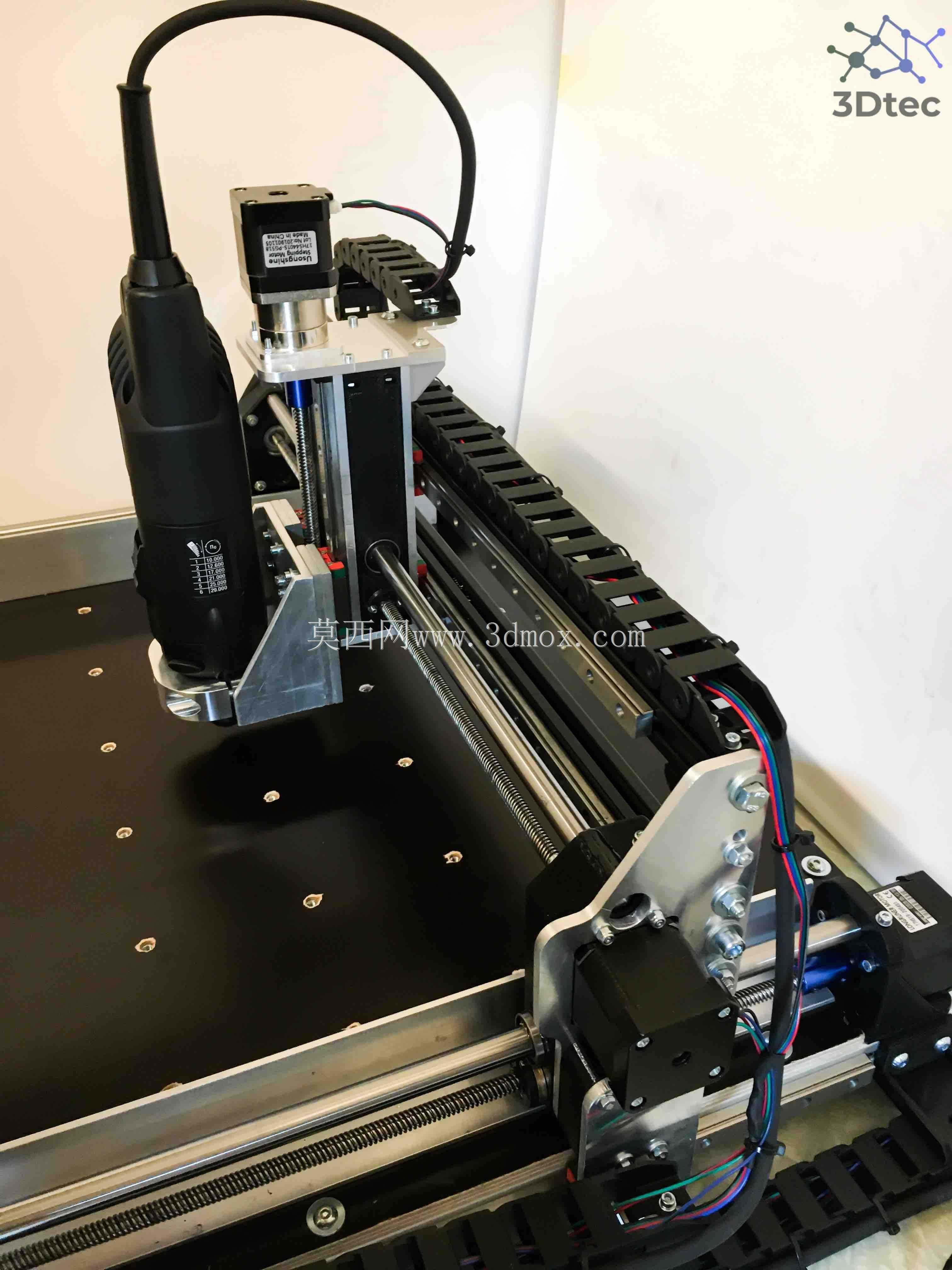

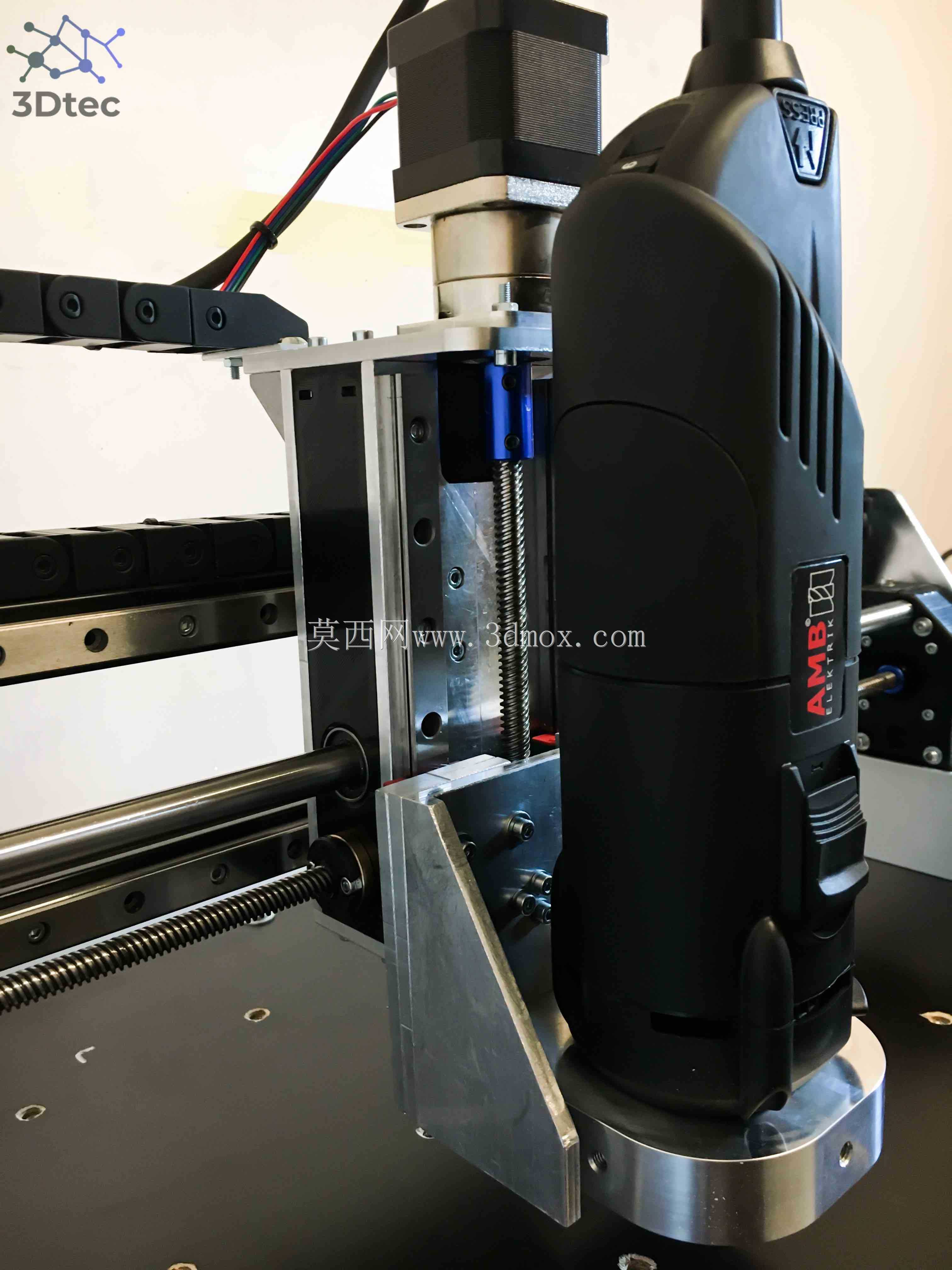

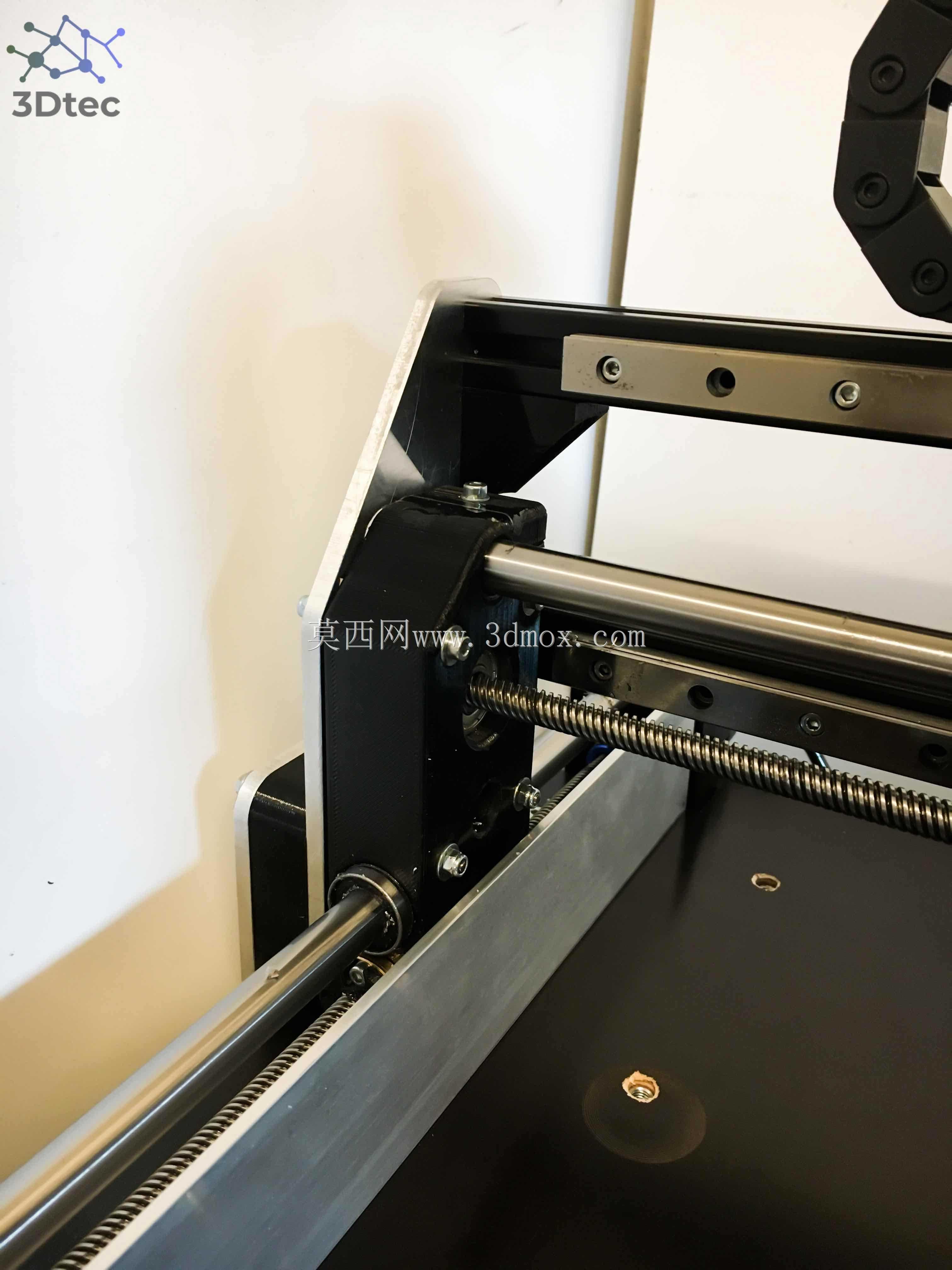

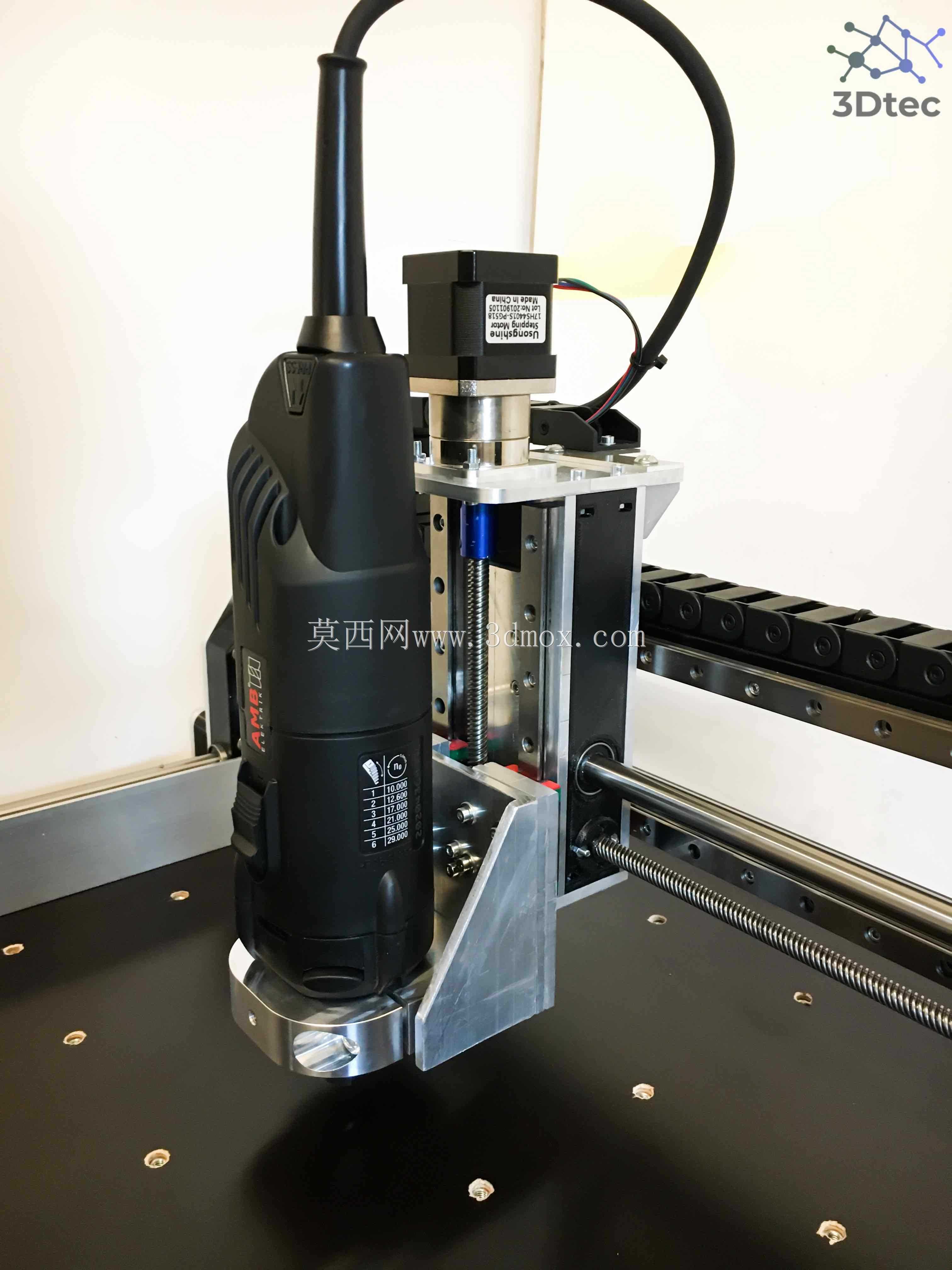

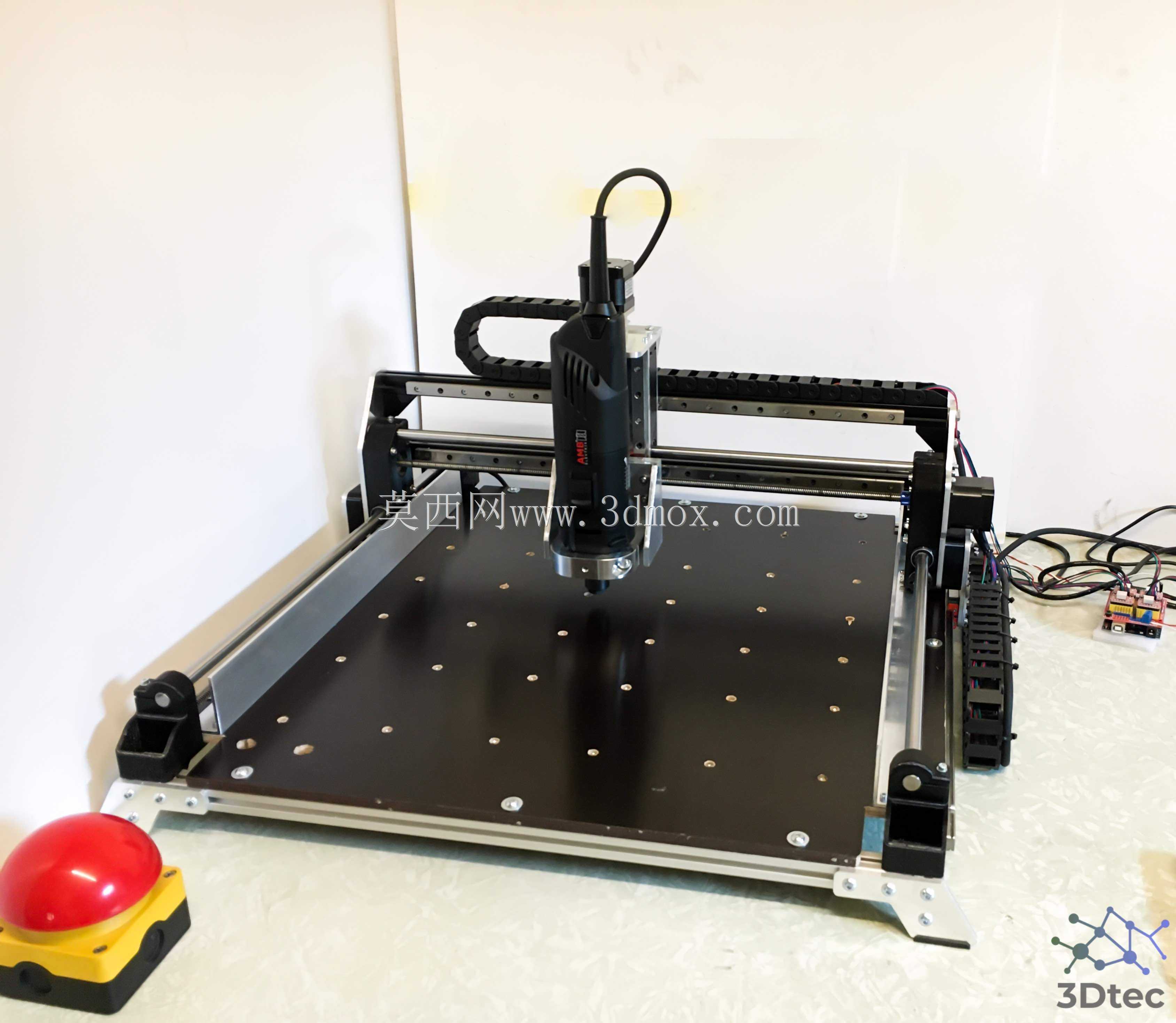

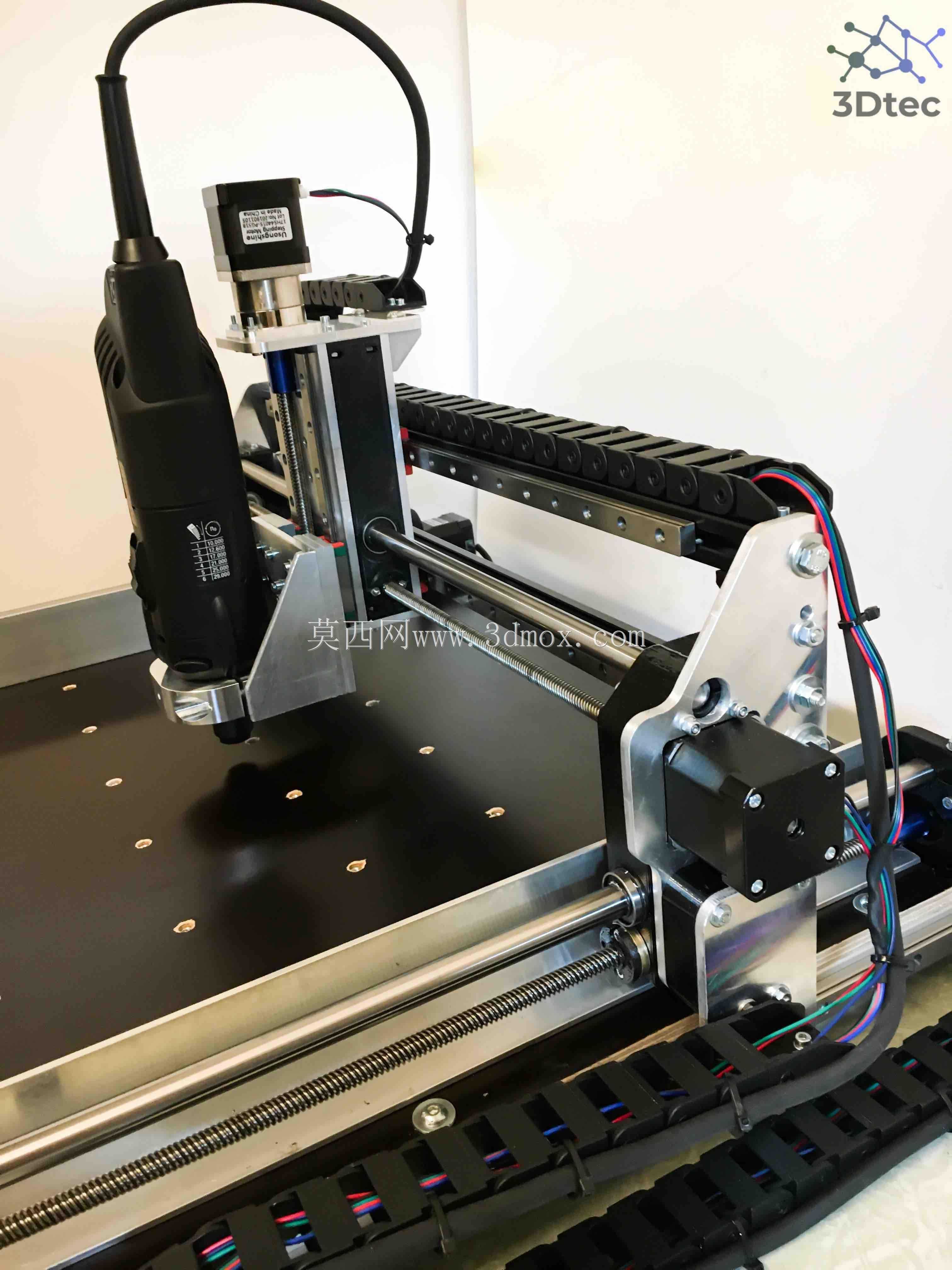

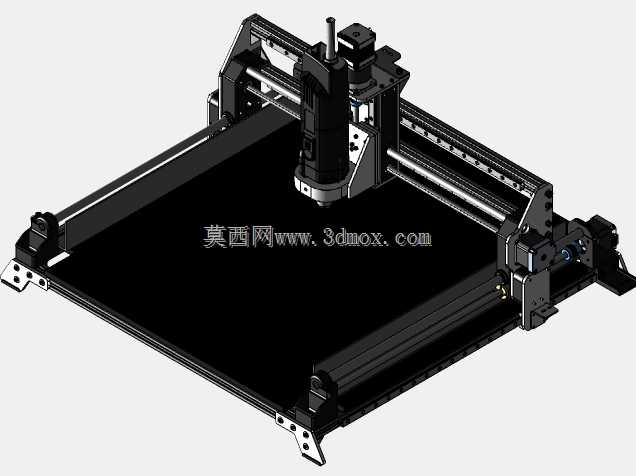

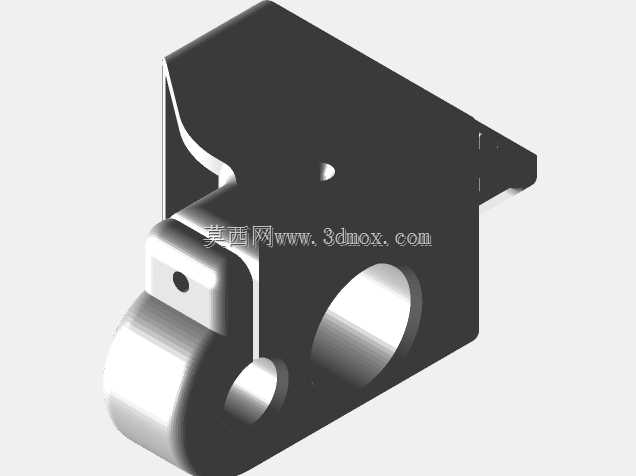

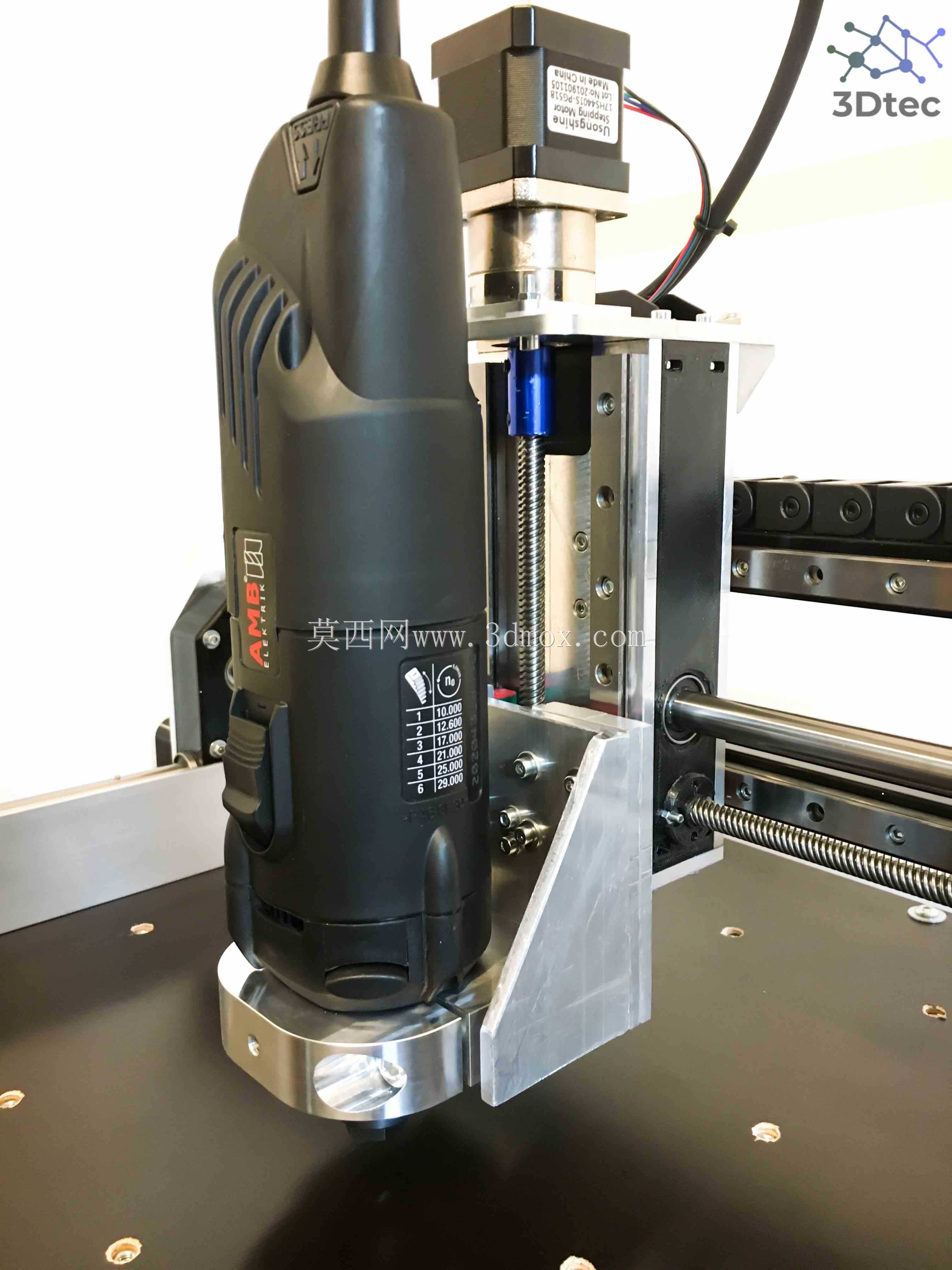

设备整体采用龙门式双导轨传动结构，在原有轻型DIY数控设备的基础上做了重型化升级，X轴方向采用双线性导轨搭配同步传动结构，大幅提升横梁运行的平行度与负载能力，避免长行程加工中出现的横梁抖动、轨迹偏移问题；Y轴导轨直接固定在加厚的木质工作台两侧基座上，工作台面预留密集的阵列安装孔位，可配合夹具快速固定不同尺寸的待加工工件，无需反复调整装夹位置就能覆盖常规小尺寸工件的加工范围；Z轴滑台采用垂直导向结构，搭配可调节的主轴固定座，能够兼容不同直径的Dremel类电主轴，方便用户根据加工材质更换不同功率的加工头，拓展加工适用场景。

设计思路上充分考虑DIY用户的加工与装配条件，整体结构多采用标准铝型材与通用五金连接件拼接，无需复杂的定制铸造件就能完成整机装配，用户可根据自身的加工需求调整各轴的有效行程，在安装边界上，整机底座预留了充足的固定孔位，可直接固定在常规工作台面上，不会因为高速铣削产生整机位移；各轴的传动部件均做了外置防护设计，避免加工产生的木屑、金属碎屑进入导轨缝隙影响传动精度，日常维护仅需定期清理导轨表面碎屑、补充润滑脂即可，大幅降低了个人用户的设备维护成本。

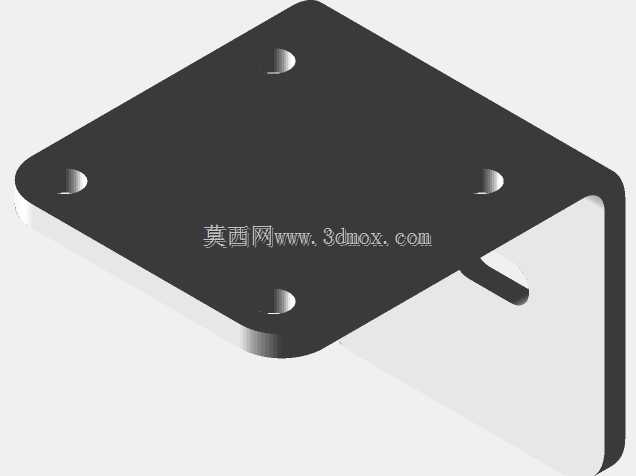

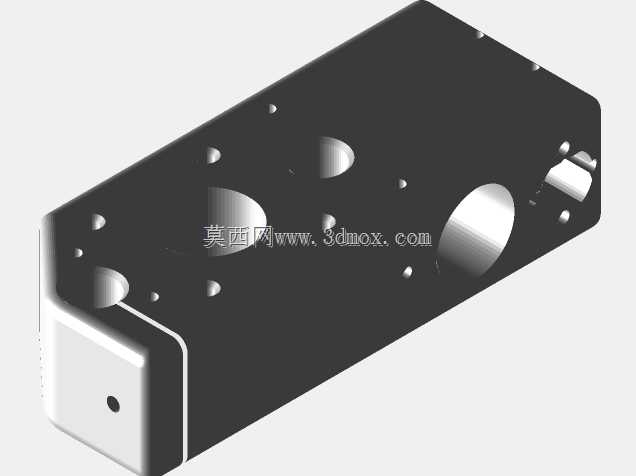

整机在刚性设计上做了针对性优化，龙门两侧的支撑座采用加厚角件加固，配合大直径的线性导轨滑块，即使装配高功率主轴加工硬木或者薄铝板时，也能保持机架稳定，减少加工振刀导致的表面粗糙度差、加工尺寸超差问题，相比普通轻型桌面数控设备，加工精度保持性更好，能够满足小型零件的高精度加工需求，同时设备的走线全部采用拖链内置布局，避免加工过程中走线被工件或者运动部件剐蹭，提升长期使用的可靠性。
