传感器安装用铝型材框架结构设计

　　在工业传感检测场景中，传感器的安装固定结构直接影响检测精度与长期运行稳定性，这款铝型材框架正是针对小型光电、接近类传感器的集成安装需求设计的支撑载体。日常在自动化产线的物料到位检测工位、小型实验台的传感模组搭建场景里，这类轻量化铝框的使用频率极高，它不需要复杂的焊接加工，依靠标准铝型材的拼接特性就能快速完成组装，适配多批次小批量的设备快速改型需求。

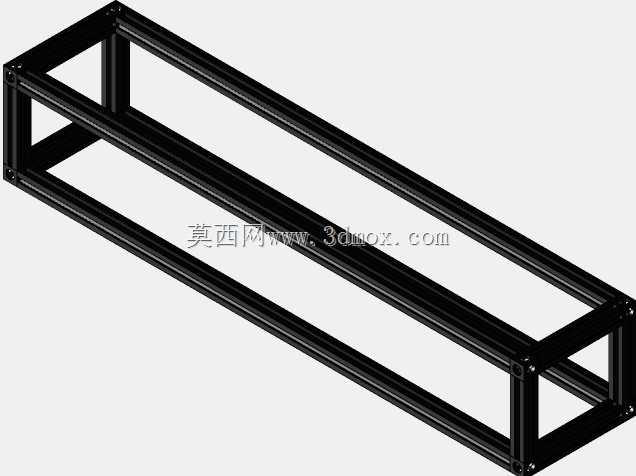

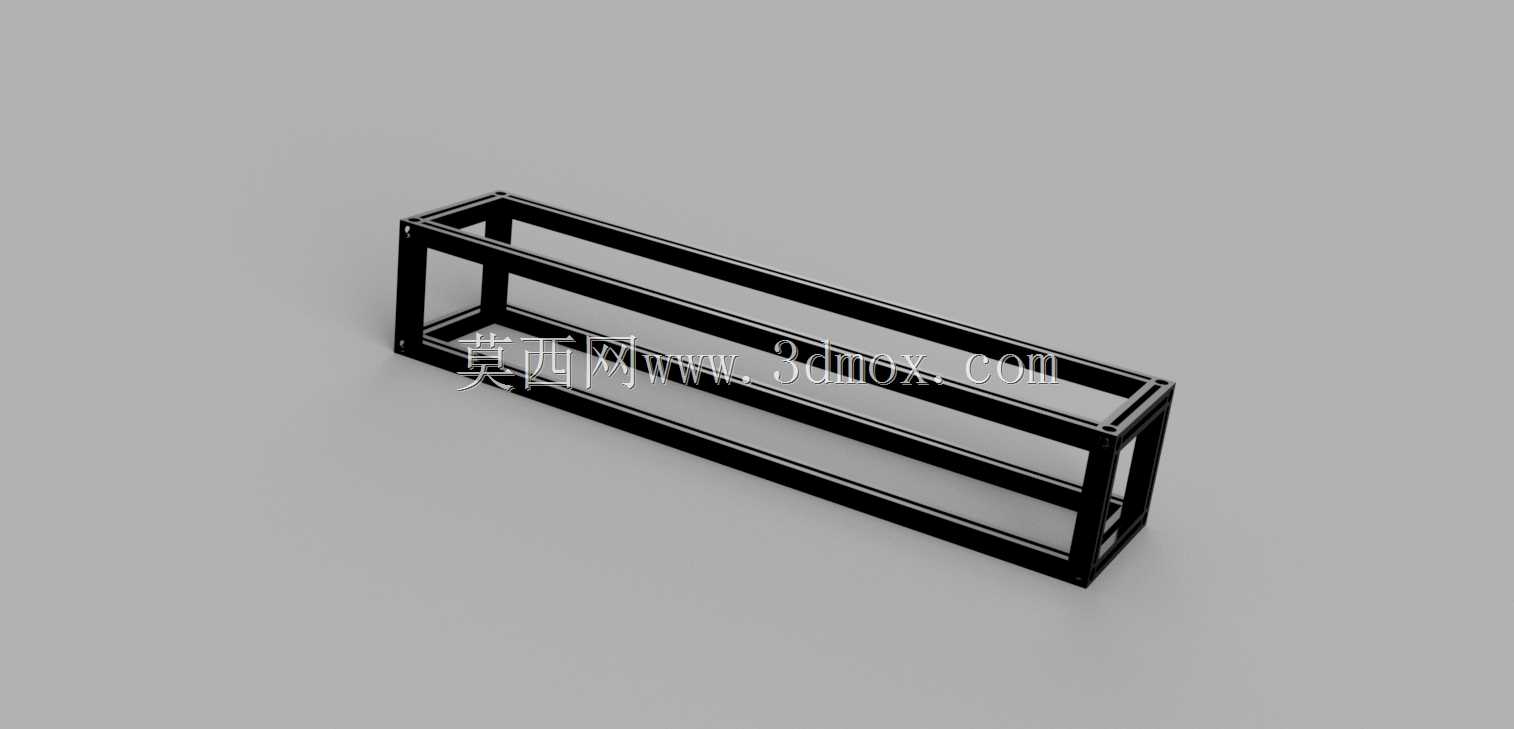

　　设计之初优先考虑了安装边界的适配性，整体外形尺寸控制在370mm×90mm×80mm，这个尺寸区间刚好能容纳多组并排布置的小型传感单元，同时不会占用过多的设备安装空间，不管是嵌入设备侧壁还是固定在工作台支架上，都不会和周边的传动部件、走线槽产生干涉。选用的是10×10规格的MakerBeam型铝型材，这种型材本身自带标准T型槽结构，不需要额外打孔就能通过配套的T型螺栓、角件完成各边的连接固定，组装时可以根据传感器的实际安装位置灵活调整内部的横梁位置，不需要重新加工型材本体，能大幅缩短现场安装调试的周期。

　　从功能特性来看，铝材质本身的重量较轻，整体框架总重控制得很低，就算是安装在需要小幅移动的检测滑台上，也不会给滑台驱动带来额外的负载负担，同时铝型材表面的阳极氧化层具备不错的防锈抗腐蚀能力，在普通车间的温湿度环境下长期使用也不会出现锈蚀掉屑的问题，不会对周边的精密传感元件造成污染。框架的矩形镂空结构一方面是为了减轻自重，另一方面也方便传感器的走线布置，传感器的线缆可以直接沿着型材的槽位排布，用线卡就能固定，不需要额外设置走线拖链，让整体安装结构更加整洁。

　　实际选型使用时，需要注意框架的安装固定孔位可以根据对接设备的接口位置在型材端面灵活加工，因为铝型材的切削加工难度很低，普通的台钻、手持切割工具就能完成现场改制，不需要复杂的机加工设备，对于设备维护人员来说十分友好。另外这种框架结构除了安装传感器之外，也可以临时作为小型电路板、微型气路元件的安装载体，在非标设备的样机试制阶段，能快速搭建出需要的支撑结构，减少定制机加工件的等待时间，提升样机迭代的效率。框架的各边连接采用标准角件锁紧，连接强度足够支撑常规小型传感元件的重量，就算设备运行中有小幅振动，也不会出现框架松动、传感器移位的问题，能保证检测位置的一致性，避免因为安装结构偏移导致的检测误判情况。
