埃克斯特罗传感配套旋接结构件

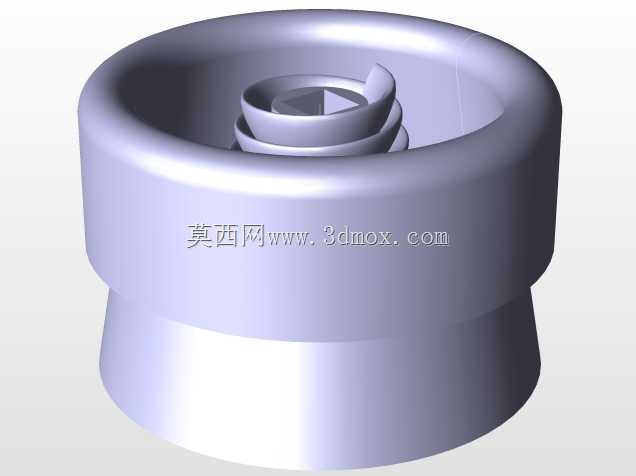

　　在工业传感检测的流体管路配套场景中，这类旋接结构件常作为传感单元的端部适配组件，承担介质导流、传感端定位、管路衔接的多重作用，常见于液压系统状态监测、气动回路参数采集、小型流体设备的传感安装工位。从结构设计逻辑来看，整体采用阶梯式回转构型，下部锥段结构适配不同管径的插接安装需求，锥面的拔模角度经过反复校核，既保证插接时的导向顺滑度，也能在压装后形成足够的静摩擦抱紧力，避免管路带压运行时出现松脱渗漏。上部宽边环形凸台一方面作为安装限位面，装配时可与管路端面的密封圈贴合形成密封副，另一方面也为手动旋拧操作提供施力面，无需额外工装即可完成初步对位安装。中心区域的嵌套式螺旋导流结构是整个构件的功能核心，螺旋叶片的升角经过流体仿真验证，

　　当介质流经该区域时，会顺着螺旋面形成稳定的旋流状态，避免直通过程中产生的紊流冲击传感检测端面，降低流场扰动带来的检测数据波动，同时螺旋结构的中心避让槽刚好适配传感探头的伸入尺寸，保证探头检测端处于流场稳定区域，采集到的压力、流量或介质成分参数更贴近管路真实运行状态。建模过程中优先采用回转特征搭建主体轮廓，再通过螺旋扫掠生成中心导流叶片，所有过渡棱边均做R0.5-R2的圆角处理，既避免加工过程中出现应力集中导致的部件开裂，也减少流体经过棱边时产生的压损。安装边界方面，下部锥段的外径公差控制在h7级，可适配常规的PU管、尼龙管及薄壁金属管的插接需求，上部环形凸台的外径比下部锥段大端尺寸宽出12mm，预留足够的密封件安装空间，

　　整体轴向尺寸控制在紧凑范围内，不会额外占用过多管路安装空间，适合在排布密集的阀岛、集成油路块周边安装使用。这类结构件在实际选型时，需要匹配对应传感单元的探头直径与管路通径，不同通径规格下的螺旋叶片数量、升角参数会做对应调整，保证不同流速工况下都能形成稳定的旋流效果，避免出现导流失效的问题。
