CR2032纽扣电池SMD固定卡扣结构设计

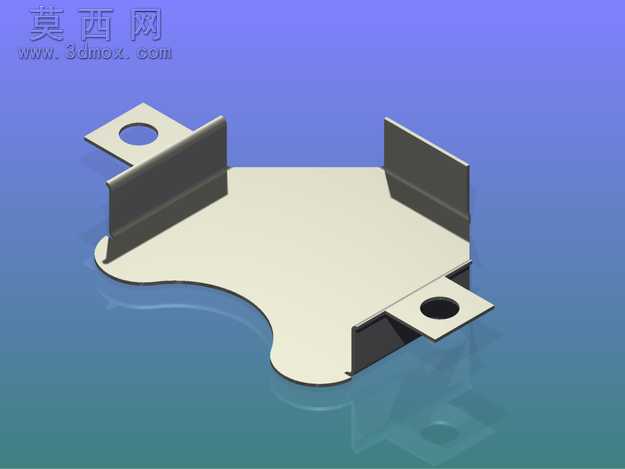

本作品为适配CR2032规格纽扣电池的表面贴装式固定卡扣，整体采用钣金冲压工艺对应的三维建模逻辑完成设计，建模过程中严格遵循SMD元器件的生产与装配公差要求，对卡扣的每一处弯折角度、裁切轮廓都做了精准的参数化约束。模型主体采用一体化折弯成型结构，主覆盖片做了适配纽扣电池圆形轮廓的弧形让位裁切，既能够完整覆盖电池上表面避免装配后出现移位松脱，又通过弧形缺口预留出电池取放的操作空间，无需额外拆卸结构即可快速完成电池更换。侧边延伸出的带孔定位焊片是整个结构的核心安装部位，建模时对焊片的平面度做了0.05mm的平面度约束，确保过回流焊工序时能够与PCB焊盘充分贴合，焊片上的定位圆孔同时兼顾锡膏溢流与对位标识的作用，避免焊接过程中出现浮高、偏移等不良问题。材质设定上选用常规电池卡扣常用的镀镍弹簧钢材质，渲染时还原了金属表面细腻的哑光镀镍质感，对弯折处的应力集中区域做了圆角过渡处理，既避免钣金冲压时出现开裂问题，也能保证卡扣长期使用过程中拥有足够的弹性抱紧力，不会因为多次插拔电池出现塑性变形导致固定失效。设计过程中充分考虑了SMT自动化产线的拾取要求，卡扣主体的上表面预留了足够的真空吸嘴吸附平面，没有凸起或镂空结构影响吸嘴取料，整体厚度控制在标准SMD料带的适配尺寸范围内，能够直接适配常规编带包装工艺，无需额外定制包装规格。所有结构边缘都做了去毛刺处理的微小倒角建模，避免生产及装配过程中划伤操作人员或损坏周边元器件，整体结构无多余冗余设计，在保证固定强度与焊接可靠性的前提下尽可能缩小占用PCB的板面空间，适配各类小型化电子产品的紧凑布局需求。
