球铁材质DN100规格90度法兰式弯管

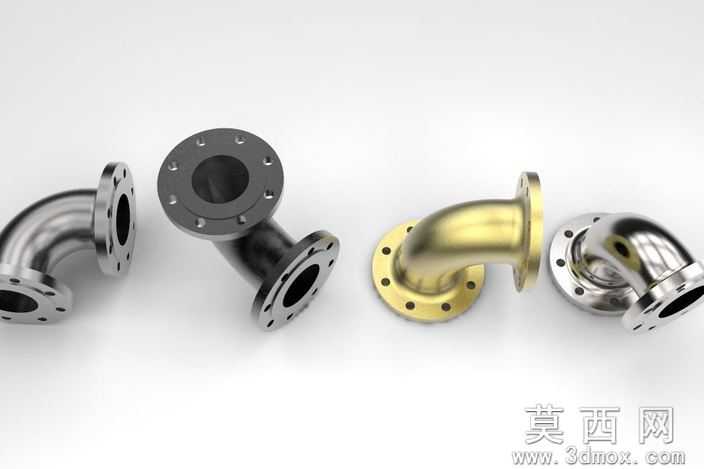

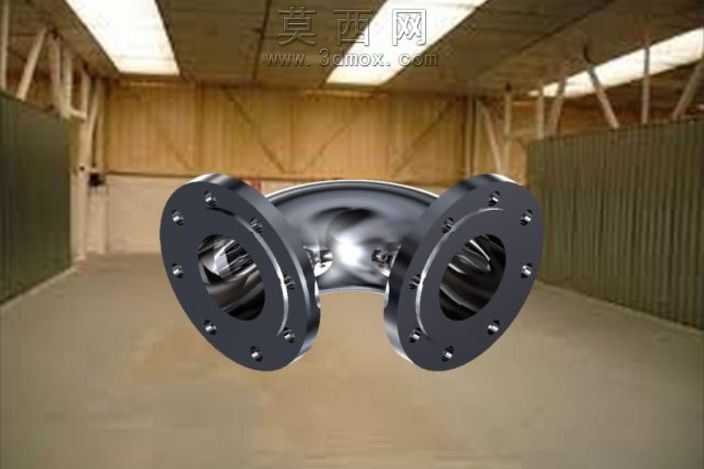

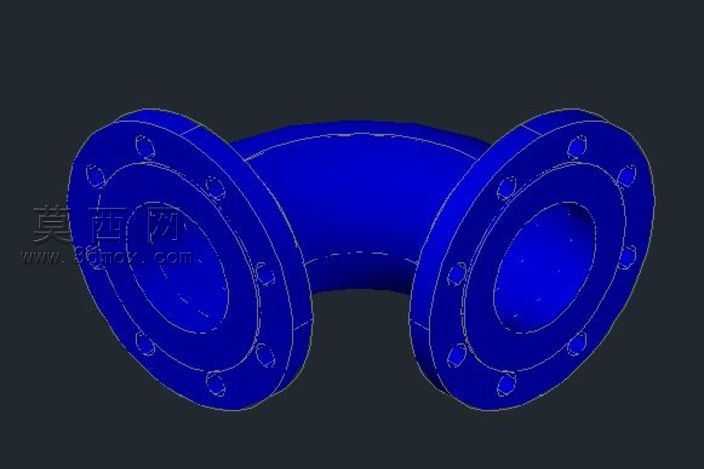

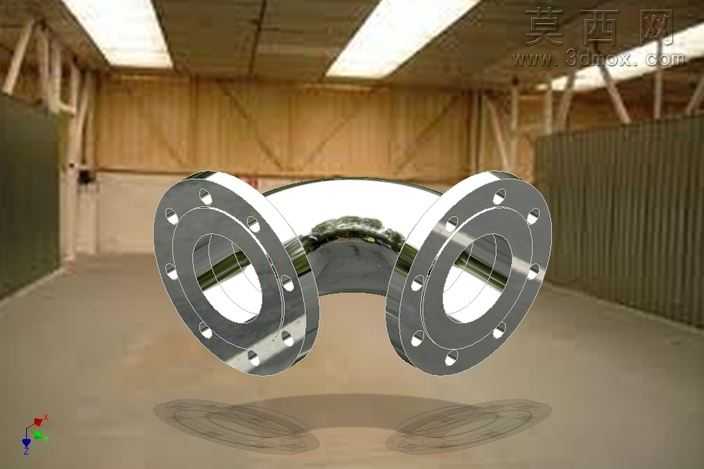

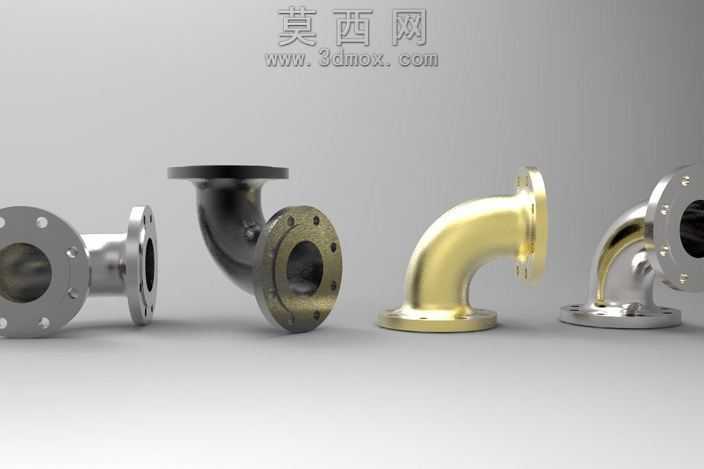

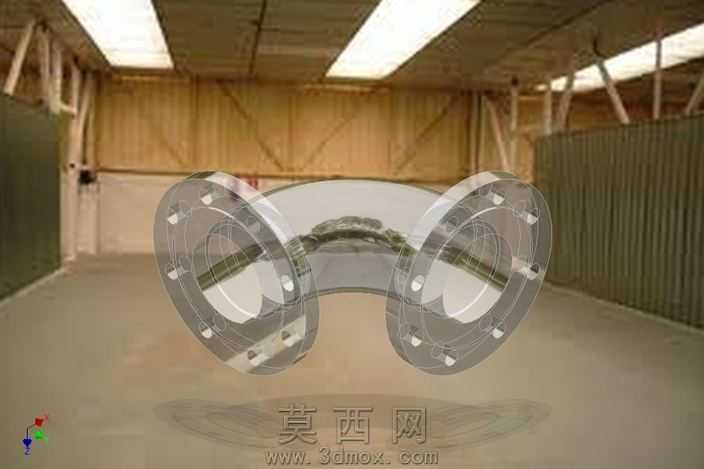

该作品为球墨铸铁材质的90度法兰连接弯头，公称通径为DN100，建模过程严格遵循管道工程常用的法兰连接尺寸规范，首先在三维建模环境中绘制弯头的中心流道轨迹，按照DN100对应的通径尺寸确定流道内径，结合球铁管件的常规壁厚参数构建弯头的主体弯管结构，保证弯管部分的曲率半径符合流体输送的阻力要求，避免流道出现突兀的折角影响介质通行效率。两端的法兰结构建模时，对照对应压力等级的法兰标准，精准绘制法兰盘的外圆尺寸、密封面结构，以及周向均匀分布的螺栓孔位置与孔径，每个螺栓孔的位置都经过阵列约束保证等分精度，法兰与弯管主体的过渡位置做了平滑的圆角处理，还原实际铸造工艺中避免应力集中的结构设计。材质渲染阶段，为模型赋予球墨铸铁特有的深蓝色涂装质感，模拟工业管道管件出厂时的防锈漆外观效果，通过调整材质的粗糙度、反光度参数，还原铸铁漆面哑光且带有细微金属质感的视觉特征，同时对法兰密封面、螺栓孔边缘做了细节的光影处理，突出结构的层次感。整体建模采用参数化设计思路，所有尺寸都关联对应的工程标准，既保证了模型结构的准确性，也方便后续根据不同通径、压力等级的需求快速调整参数生成同系列的弯头模型，模型的结构完整还原了实物的铸造特征，没有多余的冗余结构，可直接用于管道系统的装配模拟、工程施工的可视化演示等场景，两端法兰的连接面与螺栓孔位置都做了精准的配合约束设计，在装配环境中可直接与对应规格的法兰管道、阀门等部件完成配合装配，无需额外调整结构位置。
