锥面摩擦式离合传动结构设计

项目分类:通用机械零部件 发布时间:2022-02-22 ID:557731
  • 锥面摩擦式离合传动结构设计
  • 锥面摩擦式离合传动结构设计

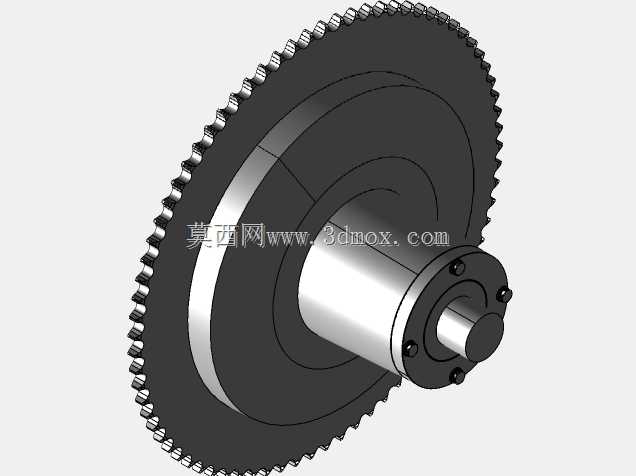

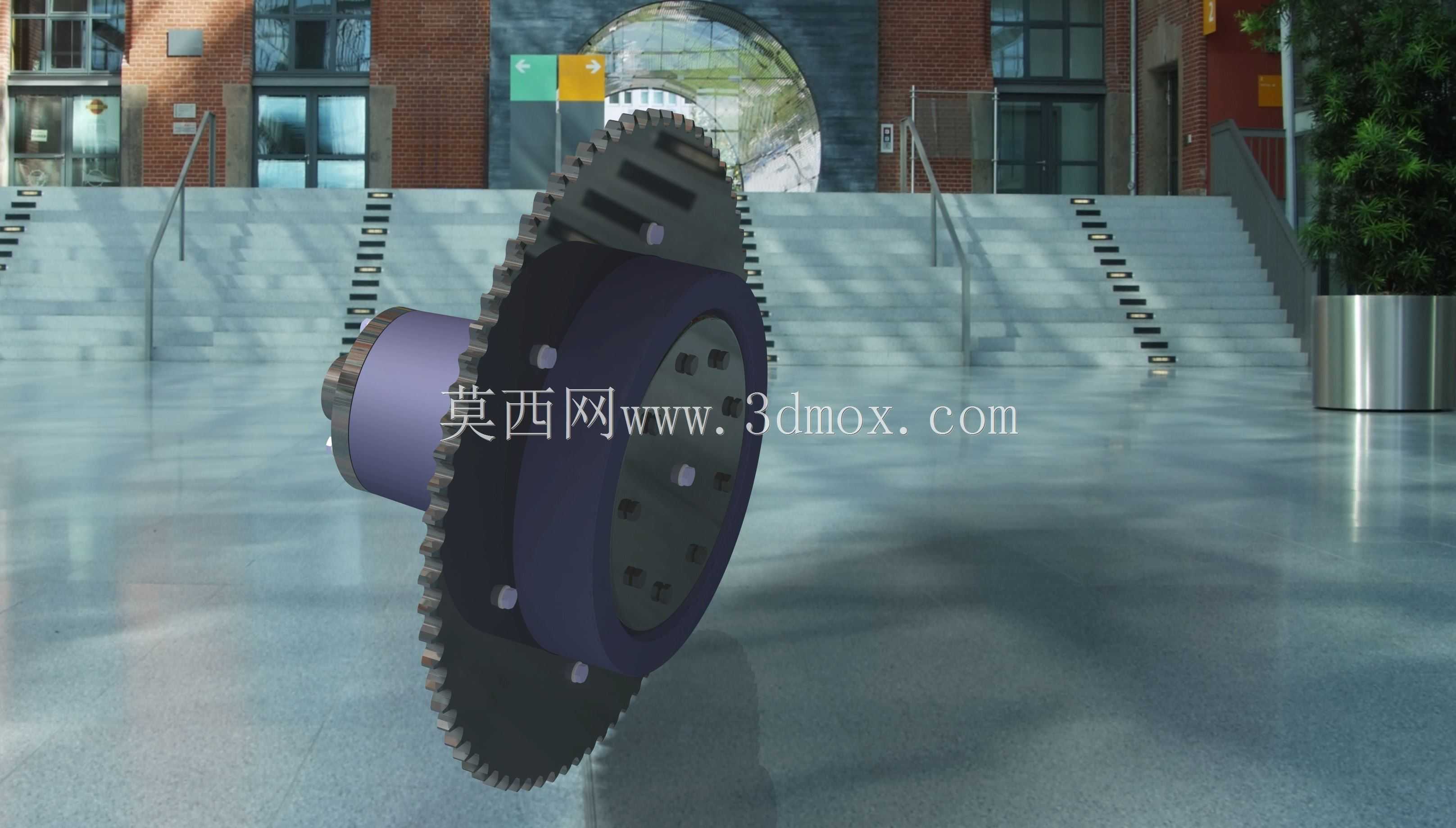

  在中小功率传动系统的过载保护、动力断续切换场景中,锥面离合结构的应用占比始终不低,这类结构依靠锥面接触产生的摩擦力矩传递动力,相比单片平盘摩擦离合,同等轴向压紧力下能获得更大的传扭能力,结构紧凑性优势明显。这套锥式离合结构的设计核心围绕锥面配合精度展开,主动端的内锥面与从动端的外锥面加工时需严格控制锥度公差,通常取8到15度的半锥角,角度过小会导致离合分离困难出现卡滞,角度过大则会降低摩擦传扭的效率,需要更大的轴向压紧力才能达到额定传扭值。从安装边界来看,这套结构的轴向安装空间预留需考虑离合动作的行程余量,从动端带齿的连接盘用于和从动轴系的齿轮或带轮配合,齿部的定心精度直接影响离合结合后的运转同轴度,

  安装时需保证锥面的径向跳动控制在0.05mm以内,避免结合后出现偏磨导致摩擦面局部过热烧蚀。实际应用中这类结构常出现在小型机床的进给传动链、轻工机械的动力切换工位,以及小型工程机械的辅助传动回路中,当传动系统负载超过摩擦面能传递的最大力矩时,锥面间会产生相对打滑,以此保护后端的传动零件不会因为过载出现断轴、打齿等失效问题。设计时还在锥面外侧设置了均匀分布的紧固连接件,用于调整摩擦片的预紧压力,可根据实际传扭需求调整压紧力大小,适配不同工况的负载要求。从动端的外伸轴段采用标准圆柱轴径设计,可直接配合常用规格的滚动轴承做回转支撑,轴端预留的键槽尺寸符合通用传动件的安装标准,无需额外做定制化转接加工就能和常规轴系完成装配。

  锥面摩擦副的材质搭配通常采用淬硬钢对耐磨铜基合金的组合,既能保证足够的摩擦系数,又能减少长期结合分离带来的磨损量,延长结构的维护周期。在结构布局上,压紧机构的施力点与锥面的中心尽量保持同轴,避免压紧力偏载导致单侧锥面磨损过快,日常维护时只需定期检查锥面的磨损量,当接触面积低于整个锥面的70%时,就需要对锥面进行修研或者更换摩擦衬层,保证传扭的稳定性。
