带玻璃气缸的斯特林动力装置结构

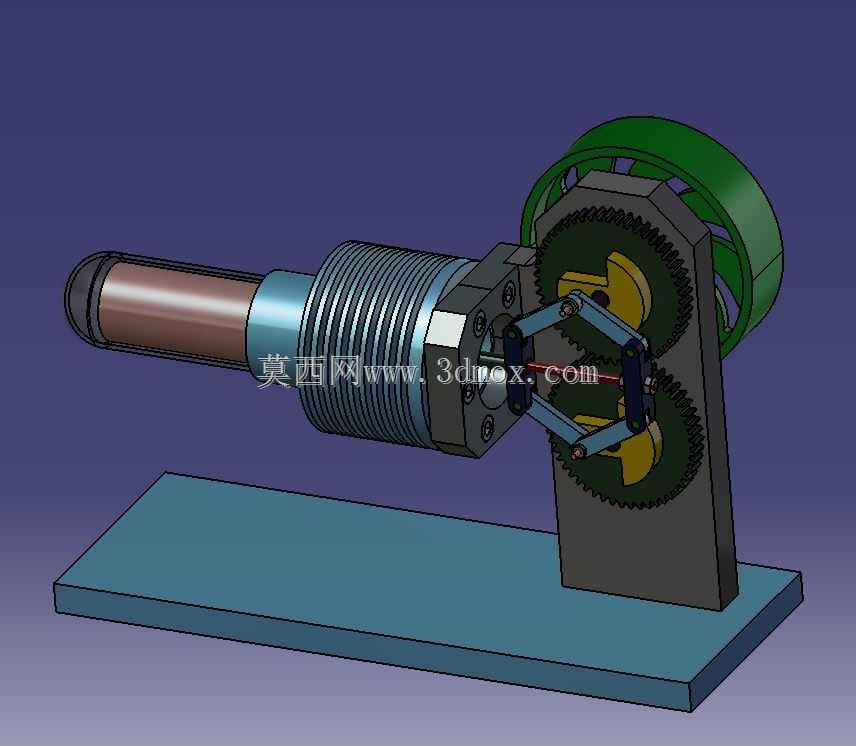

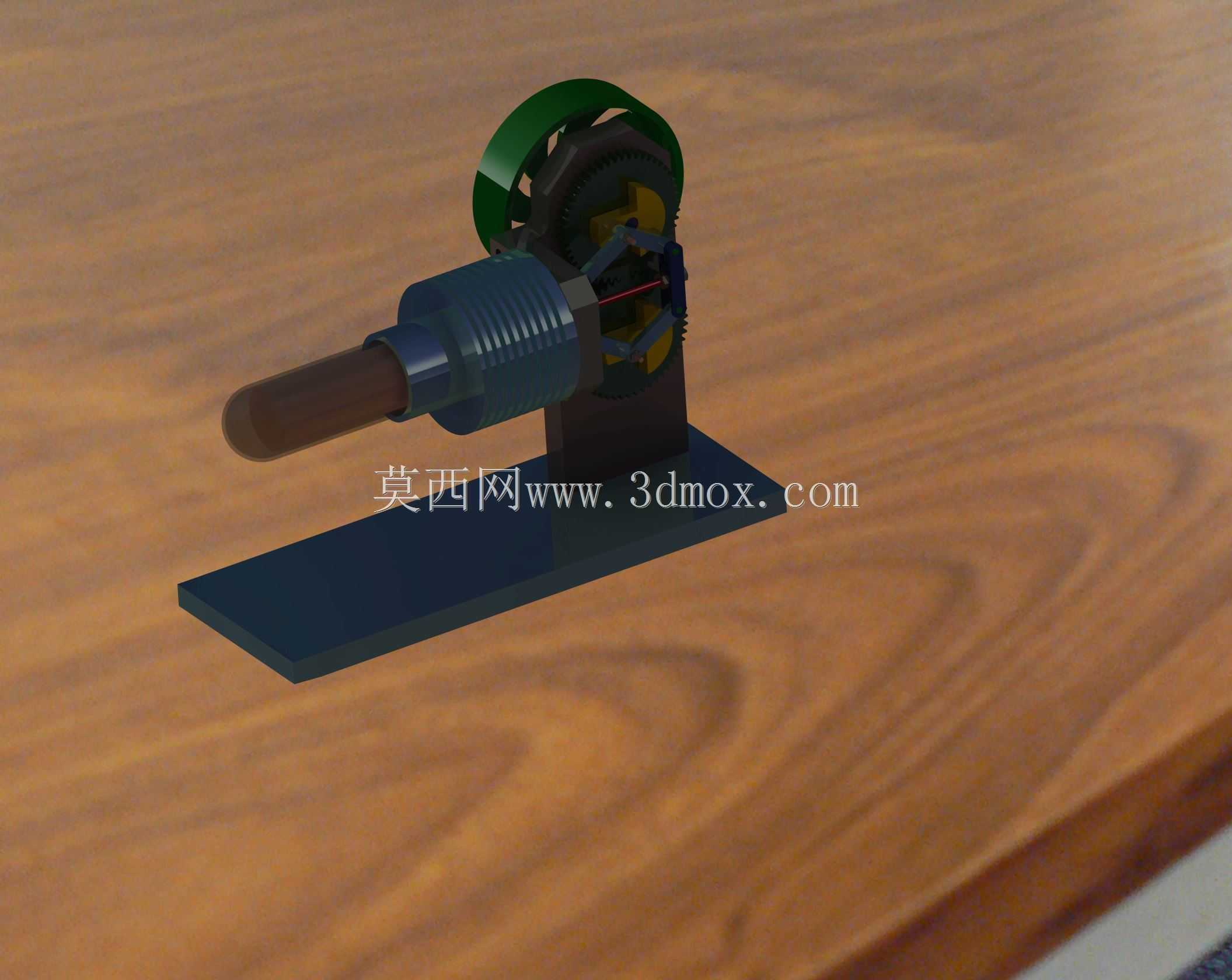

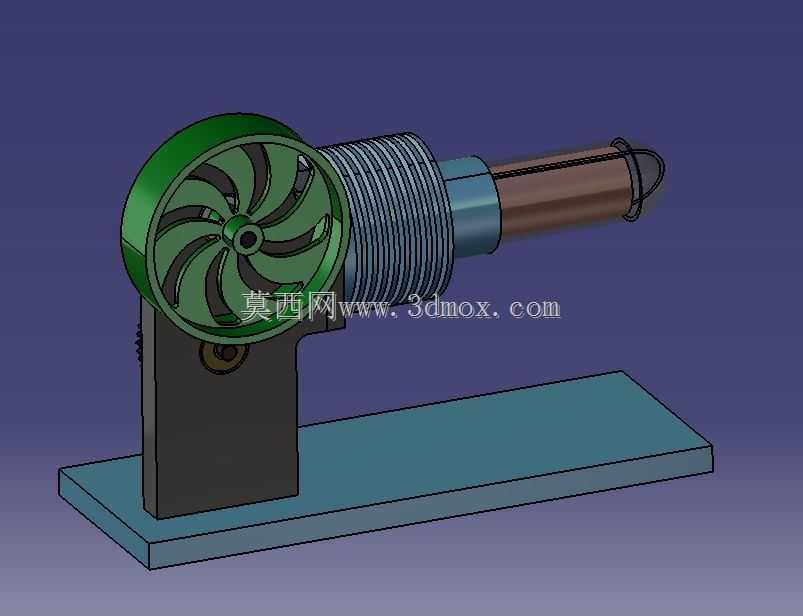

　　这款带玻璃气缸的斯特林动力结构，在教学演示场景中有着极高的实用价值，不少高校热能与动力工程专业的实验课堂、中小学科创展示活动都会用到这类结构，用来直观展示外燃机的循环工作原理，透明的玻璃气缸可以让观察者清晰看到内部工质的受热膨胀、冷却压缩的完整过程，相比全金属封闭的结构，教学展示效果提升十分明显。从实际功能来看，该结构依靠外部热源对气缸内工质加热，通过冷热端温差驱动活塞往复运动，再经由曲柄连杆机构将直线运动转化为旋转运动，最终通过齿轮组传递扭矩输出，末端的飞轮结构可以储存动能，保证整个运转过程的平顺性，避免出现运转卡滞或者转速波动过大的问题。设计过程中，首先考虑的是传动机构的同轴度要求，

　　两个啮合齿轮的安装座与底座采用一体化的立式支撑结构，减少装配时的累计误差，保证齿轮啮合侧隙处于合理区间，既不会因为侧隙过小出现卡齿，也不会因为侧隙过大导致传动冲击、噪音过大。玻璃气缸与金属端盖的连接部位采用了阶梯式密封结构，预留了密封件的安装槽位，保证工质不会出现泄漏，维持气缸内部的压力稳定，这也是斯特林结构能够持续运转的核心前提。安装边界方面，整个结构采用平板式安装底座，底座上预留了四个安装固定孔位，可以直接通过螺栓固定在实验台架或者展示台面上，不需要额外设计复杂的安装工装，整体的横向尺寸适配常规的实验台摆放空间，立式支撑结构的高度控制在合理范围，不会因为重心过高导致运转时出现晃动。动力传递路径上，

　　活塞连杆与曲柄的连接采用了铰接式结构，铰接部位预留了足够的摆动间隙，避免运动过程中出现干涉，齿轮组的传动比经过匹配，保证飞轮的转速处于适合观察的区间，不会因为转速过快导致观察者无法看清内部运动过程，也不会因为转速过慢导致输出扭矩不足无法持续运转。冷热端的结构设计上，加热端采用了导热性较好的金属结构，能够快速将外部热源的热量传递到气缸内部，冷却端设置了散热鳍片结构，增大与空气的接触面积，提升散热效率，保证冷热端能够维持足够的温差，为持续运转提供动力基础。整个结构的运动部件都做了减重处理，连杆采用镂空式设计，降低运动过程中的惯性损耗，提升能量利用效率，同时也让整体结构的外观更具工业设计感，适合作为科创展示的实体模型使用。
