针孔式可打印暗箱成像装置结构

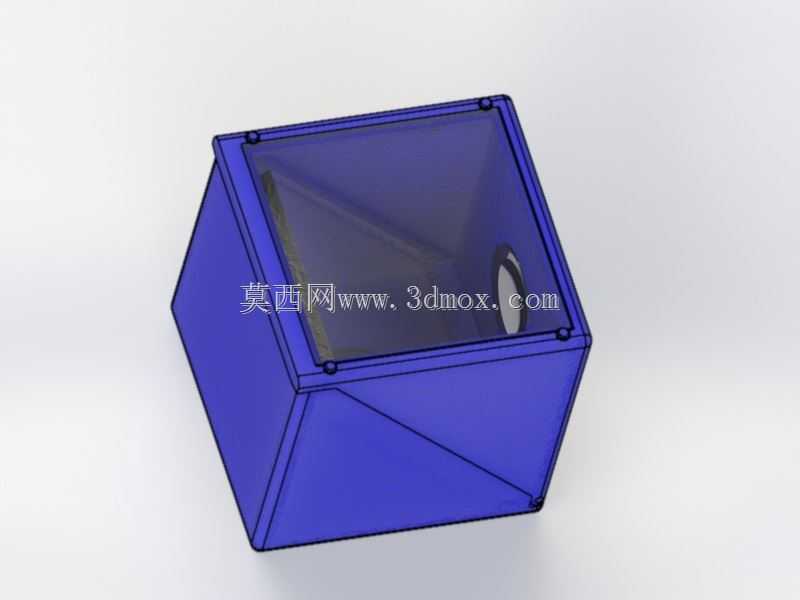

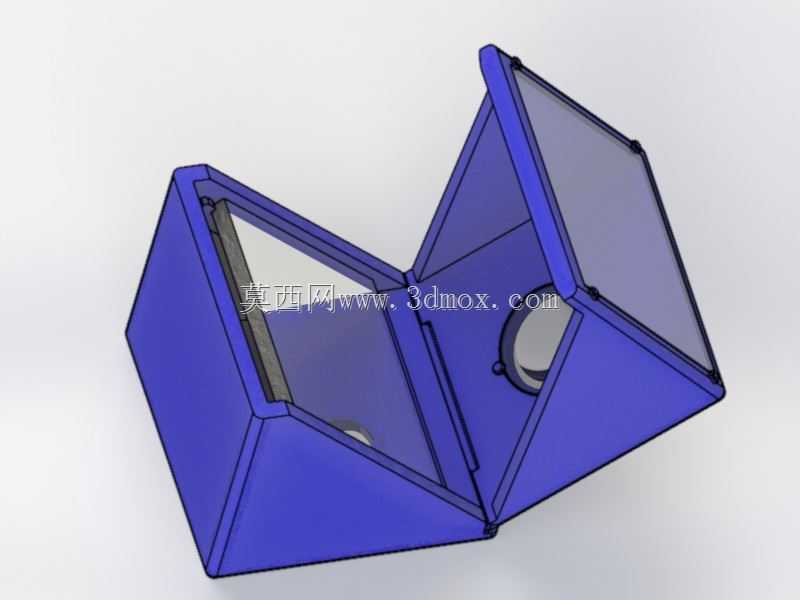

　　这款针孔成像暗箱结构，最初是为光学实验教学场景设计的自制教具，也可适配个人创作者的复古成像创作需求，整体采用正立方体腔体构型，所有结构件均可通过熔融沉积成型工艺打印制作，无需额外定制金属加工件，组装门槛极低。从结构设计逻辑来看，腔体采用半透明蓝色耗材打印侧壁，既可以通过半透材质观察内部成像面的状态，又能避免外界杂光从侧壁渗入干扰成像，腔体拼接处全部设计了止口搭接结构，打印完成后无需额外粘接即可卡合固定，接缝处的漏光风险通过止口的弯折路径完全规避，不需要额外粘贴遮光绒布。腔体正面预留了标准针孔安装位，可直接夹持厚度0.1mm的铜箔针孔片，安装位周围设计了四个小凸台，用于固定外置的遮光挡片，挡片旋转即可控制曝光时长，

　　不需要额外加装快门结构。腔体后部为成像面安装区，可适配4×5英寸的相纸或者磨砂对焦屏，安装槽的尺寸公差控制在0.2mm以内，既能保证相纸插拔顺畅，又不会出现缝隙漏光的问题。整个立方体的外部边长控制在120mm，属于手持便携的尺寸范畴，边角处全部做了R3的圆角过渡，既可以避免打印过程中出现应力集中导致的边角翘曲，也能提升手持使用的触感，不会有尖锐棱角划伤的风险。腔体内部的所有加强筋都设计在侧壁外侧，内部壁面保持完全平整，避免内部结构的阴影投射到成像面上影响成像质量，内壁可根据使用需求喷涂哑光黑漆进一步减少漫反射，打印时侧壁厚度设置为2mm即可保证足够的结构强度，同时不会过度增加整体重量。在实际教学场景中，

　　这套结构可以让学生直观理解小孔成像的光学原理，组装完成后即可直接用于实拍创作，相比传统的木质针孔相机，3D打印的制作周期更短，结构修改迭代更加便捷，针对不同尺寸的相纸规格，只需要调整后部安装槽的尺寸即可快速衍生出不同版本的结构，不需要重新开模制作。针对户外使用的场景，结构顶部还预留了标准1/4英寸的螺孔安装位，可直接固定在常规三脚架上，长曝光拍摄时不会因为手持抖动导致成像模糊，螺孔周围设计了加厚的凸台，反复拆装也不会出现螺纹滑牙的问题。
