Ender3s3D打印机用改进型灯丝支撑结构

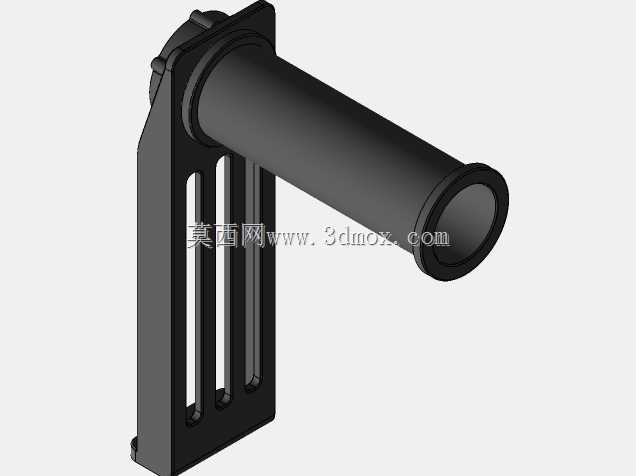

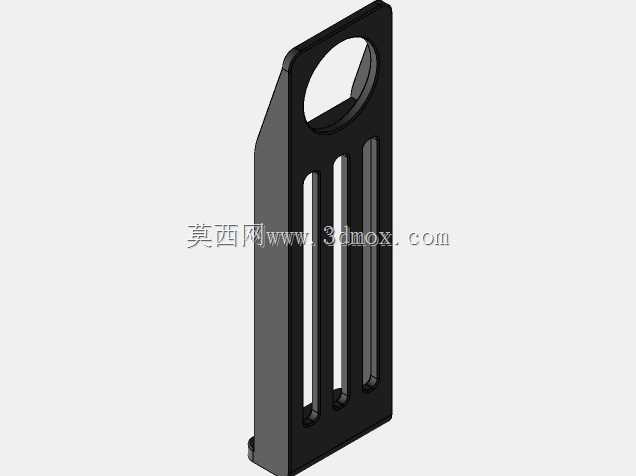

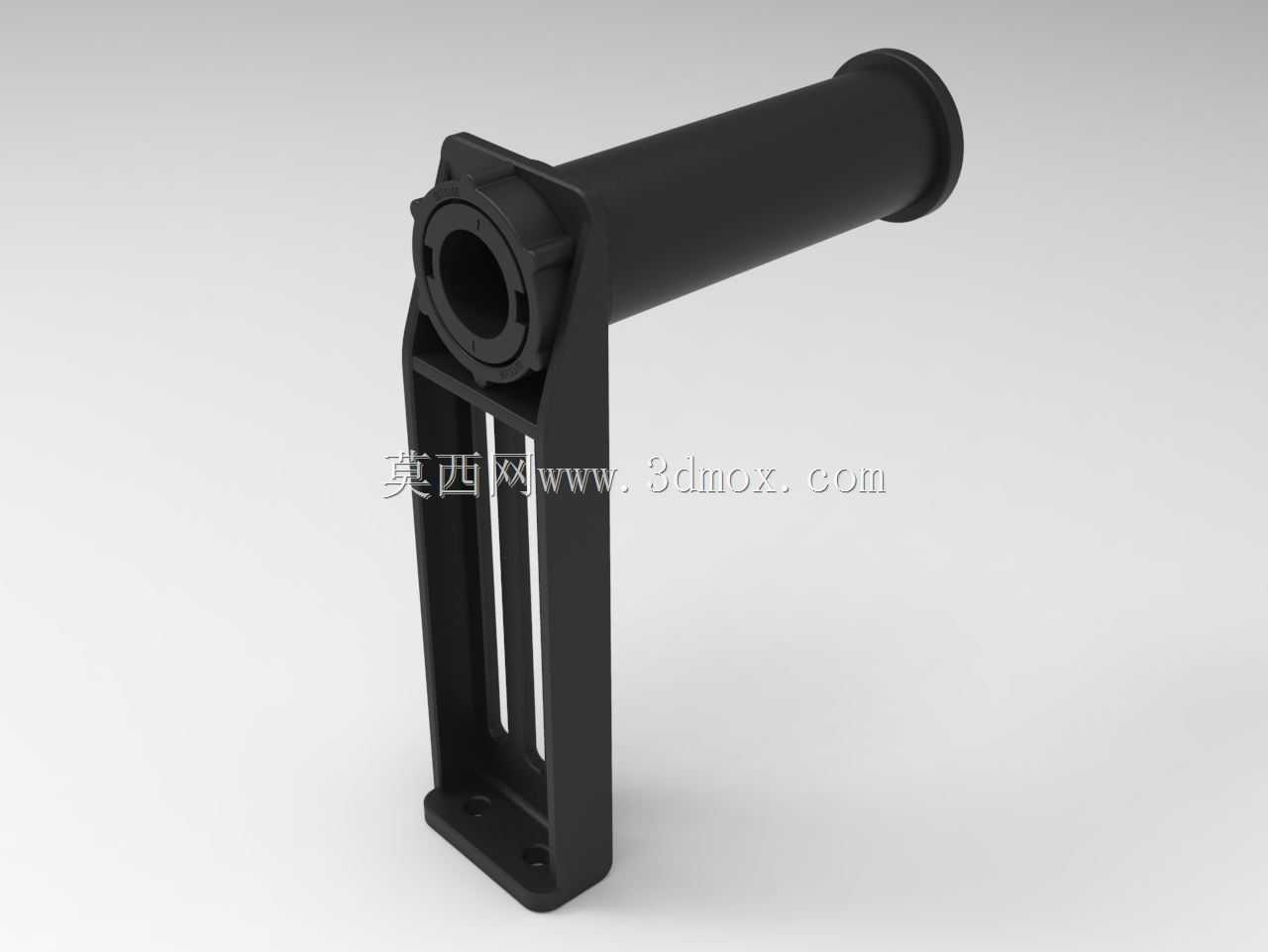

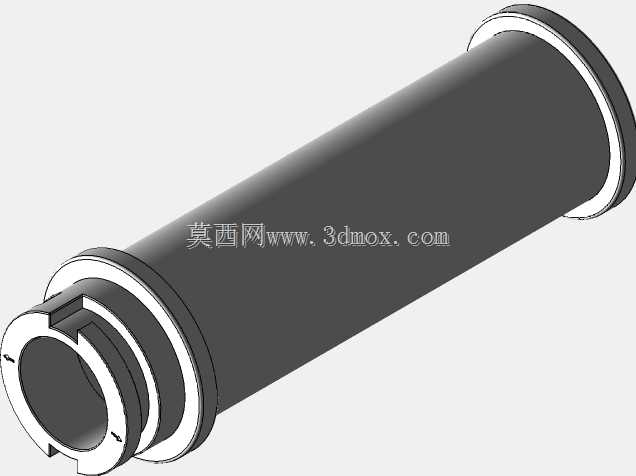

　　这款支撑结构主要适配桌面级FDM3D打印设备的耗材挂载需求，日常打印作业中，PLA、ABS等成卷丝状耗材需要稳定的支撑点位来保证送料过程的顺畅度，避免耗材卷转动卡滞、拉扯阻力过大导致的送料步进电机丢步，或是耗材缠绕打结引发的打印中断、出料不均等问题。从结构设计来看，整体采用侧装式布局，安装侧的竖板带有镂空减重槽，在保证结构刚性的前提下尽可能降低打印该配件本身的耗材用量，同时竖板的安装面做了贴合设备型材框架的平面处理，不需要额外定制复杂的连接座，直接利用设备框架原有槽位就能完成固定，不会挤占打印平台的有效成型空间。横向伸出的圆柱承载轴是核心功能部位，轴身做了光滑过渡处理，没有多余的凸起棱边，耗材卷套入后可以随送料动作顺畅转动，

　　轴端的限位翻边直径大于常规1kg装耗材卷的内孔直径，能够防止设备运行过程中产生的振动导致耗材卷从轴端滑脱。在安装边界上，竖板的固定孔位间距匹配Ender3s系列设备的型材安装孔距，横向轴的伸出长度刚好覆盖标准1kg耗材卷的宽度，不会因为轴身过长导致耗材卷在轴向上窜动，也不会因为轴身过短无法适配常规规格的耗材卷。实际使用场景中，这类侧装支架相比顶部安装的耗材架，能够缩短耗材从料卷到挤出机的送料路径，减少长距离送料过程中耗材的弯折阻力，尤其是对于柔性耗材来说，更短的送料路径能大幅降低送料打滑的概率。结构的受力设计上，竖板与横向轴的连接位置做了加厚过渡处理，能够承载1kg耗材卷的长期静载荷，不会因为长期承重出现连接部位开裂、轴身下垂变形的问题，镂空槽的走向顺着受力方向排布，在减重的同时没有破坏整体的受力传递路径，保证配件长期使用的结构稳定性。
