超高频射频识别天线模块结构设计

　　在工业产线物料追溯、仓储智能盘点、门禁身份核验这类非接触式识别场景中，超高频射频识别天线是整套识别系统的核心信号收发部件，本次建模的JRD-100型模块，就是针对嵌入式集成场景开发的一体化天线单元。从实际落地的集成需求来看，这类天线模块常被嵌入到智能货架层板、AGV车载读写终端、通道门闸机内部、流水线分拣工位的读码支架中，需要在有限的安装空间内，兼顾信号辐射范围与结构安装的兼容性，这也是本次结构设计的核心出发点。

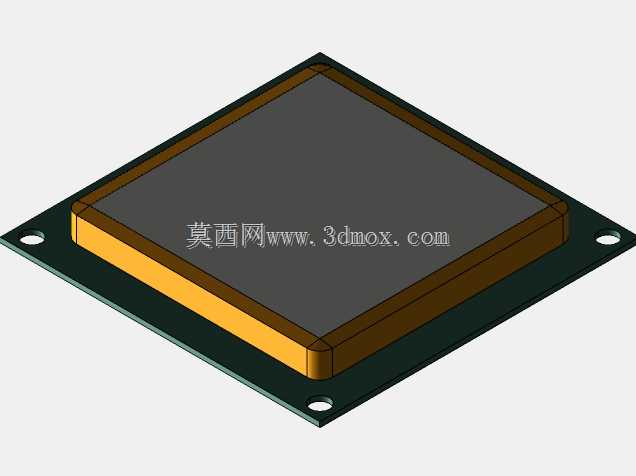

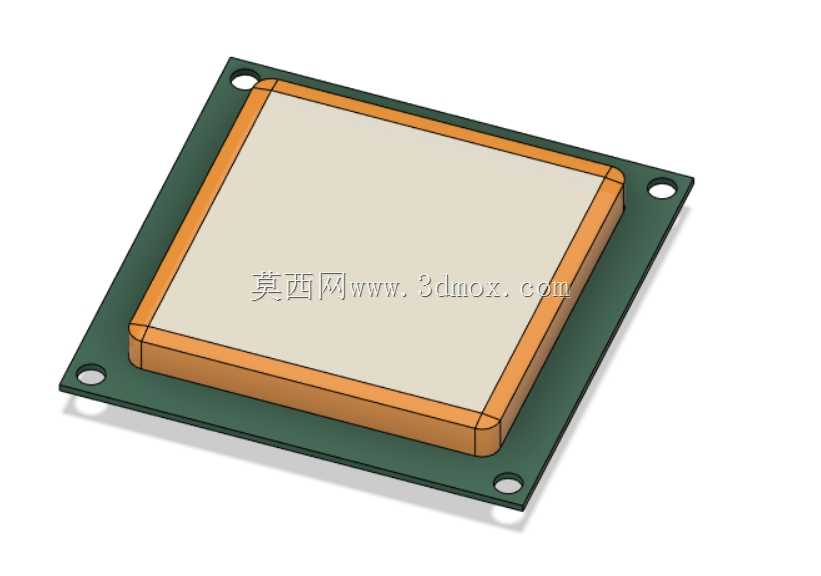

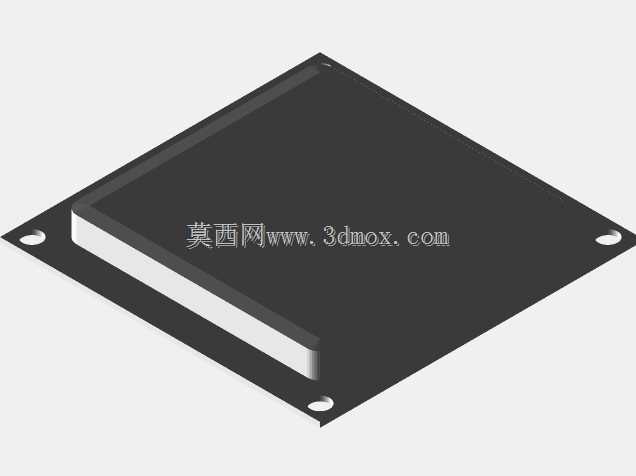

　　设计过程中首先考虑的是安装边界的适配性，模块整体采用方形平板式结构，外围的安装基板采用带安装孔的法兰式延伸设计，四个角位预留的通孔完全适配M3规格的紧固件，孔位间距按照工业常用的嵌入式安装标准排布，不需要额外设计转接支架就可以直接固定在设备的钣金内壁或者塑料壳体的安装柱上，基板边缘做了小圆角过渡，避免装配过程中割伤线材或者操作人员。中间的天线核心区域做了阶梯式凸起设计，凸起部分的边缘做了全包覆的围边结构，一方面可以保护内部的天线辐射层不受外力磕碰损伤，另一方面凸起的高度刚好匹配常规嵌入式安装的壳体沉台深度，装配后天线表面和设备外表面基本齐平，不会出现突出卡滞或者内凹积灰的问题。

　　从功能特性的匹配角度，结构设计时特意将天线辐射面的介质层做了平整化处理，整个工作面没有多余的凸起结构或者螺丝露头，避免金属紧固件对射频信号造成遮挡或者干扰，外围的安装基板选用低介电常数的工程塑料材质建模，在保证结构强度的同时尽可能降低对信号传输的影响。模块整体厚度控制在较薄的区间，哪怕是安装在厚度有限的手持终端、便携式读写设备内部，也不会挤占电池或者主控板的安装空间，方形的辐射面设计可以在水平和垂直方向形成相对均匀的读写范围，适配标签随意粘贴的物料识别场景，不会出现明显的识别死角。

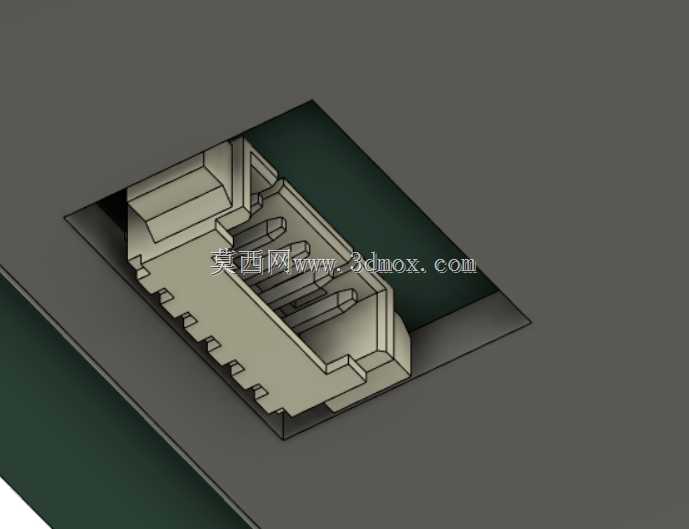

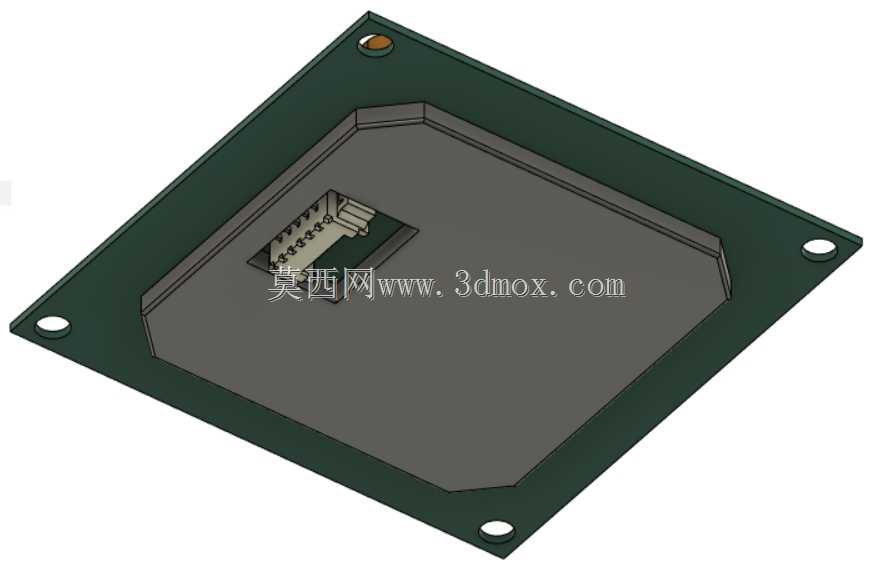

　　实际选型建模时，还考虑到了不同安装场景的兼容性，安装孔的位置做了对称设计，模块可以根据设备内部的走线方向选择0度、90度、180度等不同角度安装，不需要重新调整结构孔位，基板上预留的走线缺口可以适配同轴线缆的出线方向，避免线缆弯折角度过大造成信号衰减。整个模块的外形没有复杂的曲面结构，所有棱边都做了倒角处理，不管是注塑开模量产还是3D打印打样验证，都能较低成本实现，装配过程中不需要特殊的工装夹具，用常规的十字螺丝刀就可以完成固定，非常适合批量集成到各类射频识别终端设备中。
