双叶2.4G航模S.BUS信号接收机结构设计

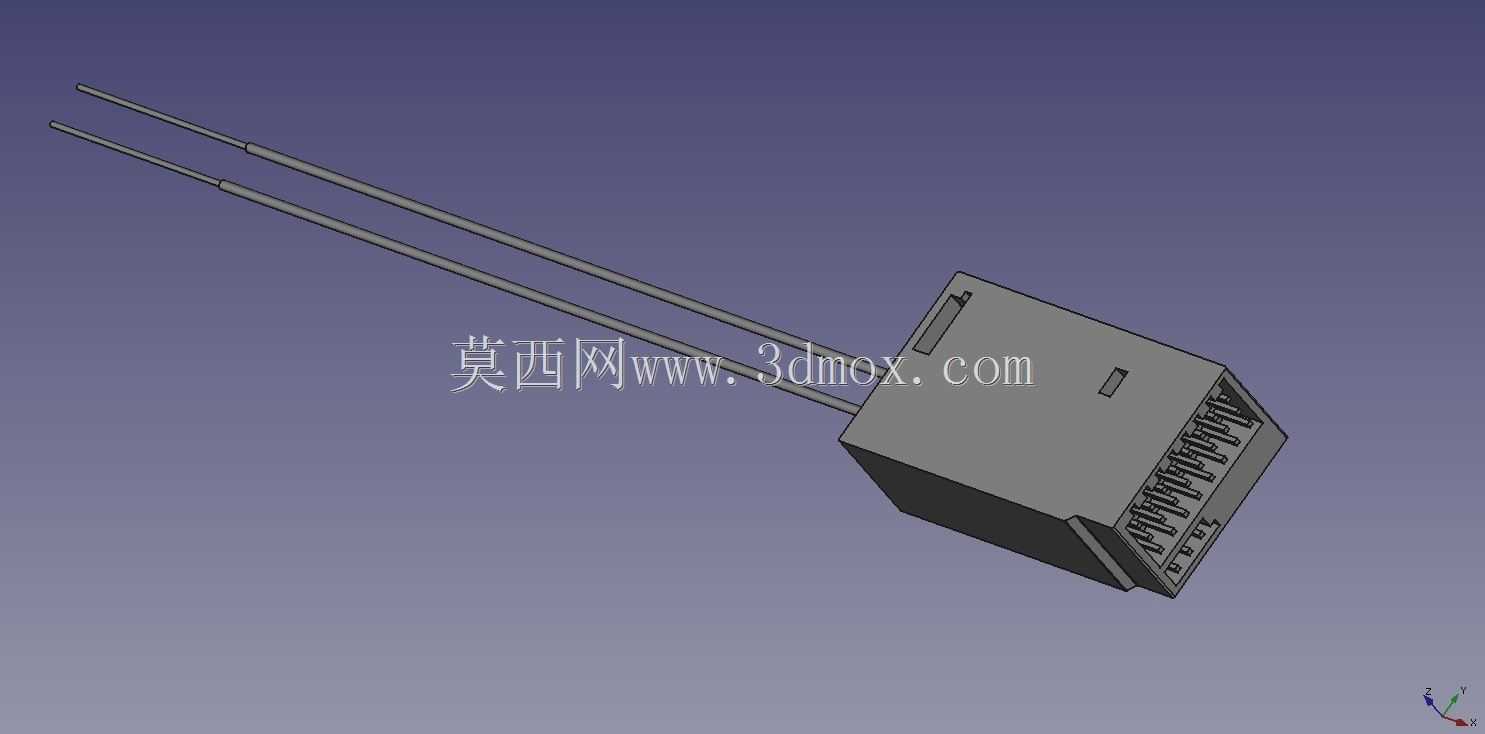

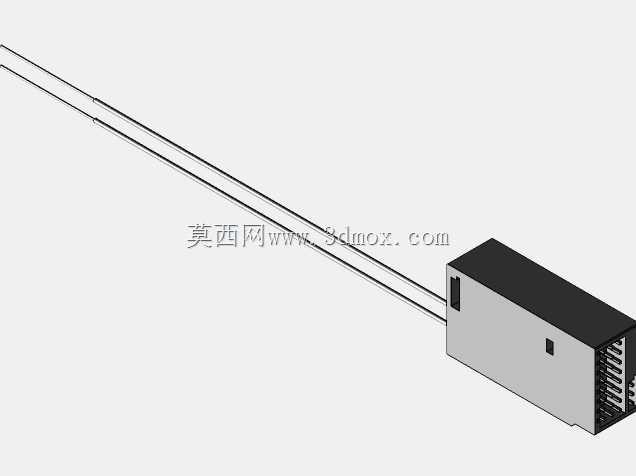

　　这款接收机主要面向航模遥控信号传输场景，适配固定翼、直升机、多旋翼等各类航模的飞控系统，承担遥控器端射频信号接收、解码并向飞控传输控制指令的核心作用，是航模遥控链路里的终端接收节点，直接决定遥控指令传输的稳定性与响应延迟表现。从结构设计来看，整机采用方正塑壳封装，壳体侧面预留卡扣式装配结构，无需额外螺丝即可完成上下壳的扣合固定，既满足航模设备轻量化的设计要求，也能在日常拆装维护时快速拆解，壳体表面做了细微的防滑纹理处理，在航模飞行震动环境下也能避免安装位出现滑移松脱。接口端采用标准排针布局，兼容主流飞控的S.BUS协议接线需求，同时支持传统PWM通道输出，排针引脚做了等距排布设计，间距符合通用接插件的尺寸规范，

　　接线时可直接匹配标准杜邦插头，无需额外定制转接线材。两根外置鞭状天线从壳体侧端引出，天线根部做了防弯折的应力释放结构，避免装机过程中反复弯折导致天线内部馈线断裂，天线长度经过匹配调试，对应2.4G频段的信号接收增益要求，安装时可将两根天线呈90度夹角布置，最大化全向信号接收范围，减少机身碳板、金属结构件对信号的遮挡影响。安装边界方面，整机塑壳的外部轮廓尺寸紧凑，可适配航模机身内部狭小的安装空间，壳体背部预留了双面胶粘贴位与扎带穿孔位，既可以用泡棉双面胶直接粘贴在机身舱内的平整结构面上，也可以通过尼龙扎带穿过预留孔位绑定在机身碳杆或隔框上，两种安装方式都能满足不同机型的内部布局需求，安装时仅需注意天线远离电调、电机等强电磁干扰源，

　　预留出天线舒展的空间即可。内部电路的布局做了分层设计，射频接收模块与解码电路分置在PCB两侧，减少内部电路的信号自干扰，壳体内部预留了屏蔽层安装槽位，可根据抗干扰需求加装金属屏蔽罩，进一步提升复杂电磁环境下的信号接收稳定性，壳体接缝处做了微小的止口结构，可阻挡日常飞行时的灰尘、少量飞溅的水滴进入壳体内部，提升户外使用的环境适应性。
