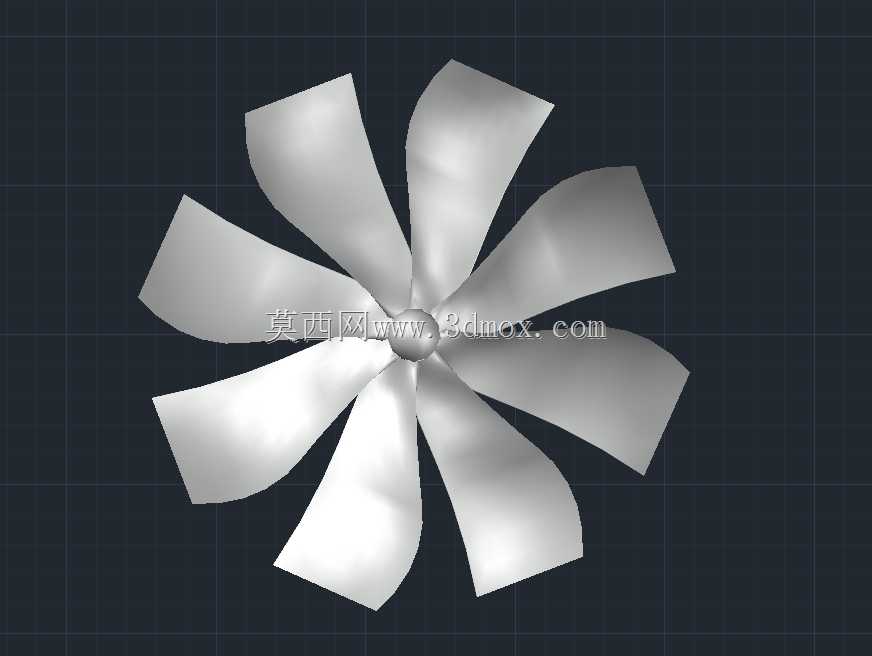

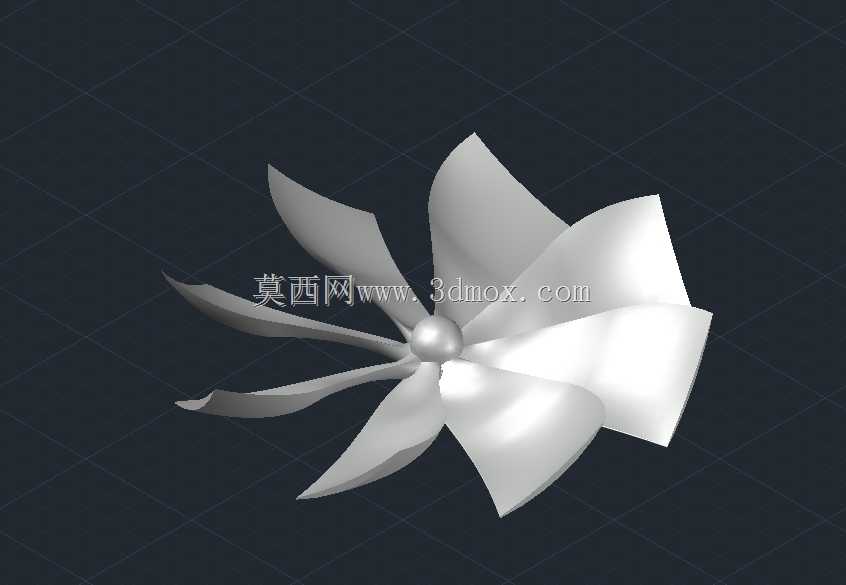

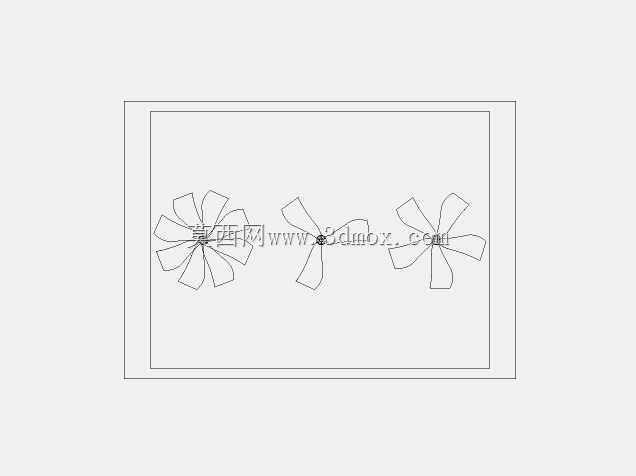

多叶片涡轮螺旋桨结构三维设计

　　这类多叶片涡轮螺旋桨结构，常应用在小型流体动力输送场景，比如自制呼吸辅助设备的气流驱动单元、小型通风装置的动力叶轮，也可适配微型水力驱动的动力输出场景，核心作用是通过叶片的曲面构型，在旋转过程中完成流体的定向推送，或是将流体的动能转化为旋转轴的输出扭矩。从结构设计来看，该螺旋桨采用中心球毂衔接多组差异化曲面叶片的布局，不同叶片的曲面扭转角度经过适配调整，靠近轮毂位置的叶片弦长更短、扭转角更大，叶尖位置的弦长逐步放宽、扭转角平缓过渡，这种设计能有效降低叶片旋转过程中的叶尖涡流损耗，提升流体作用的效率，同时中心球毂的圆弧过渡设计，能减少流体在轮毂位置的滞流区，避免紊流带来的振动与能量损耗。设计过程中需要重点考量叶片的安装边界，

　　轮毂中心预留的轴孔适配标准微型传动轴径，安装时需保证叶片端面与安装基座的轴向间隙控制在合理范围，间隙过小容易在高速旋转时出现剐蹭，间隙过大则会导致流体回流，降低整体工作效率。叶片的曲面造型采用连续曲率过渡，没有尖锐的棱角结构，一方面能降低流体冲刷带来的应力集中，提升部件的长期运行疲劳寿命，另一方面也能减少旋转过程中的气动或液动噪声，适配对运行噪音有要求的小型设备场景。在实际选型适配时，要注意该结构的旋转方向与叶片曲面的匹配关系，反向旋转会大幅降低流体输送效率，甚至产生反向的作用力，同时叶片的数量布局经过动平衡校核，每组叶片的质量分布均匀，能在额定转速下保持稳定运行，不会出现明显的径向跳动，可直接适配常规的微型动力输出轴，

　　不需要额外做过多的动平衡调整。这类结构的外形尺寸适配小型设备的安装空间，整体径向尺寸紧凑，轴向厚度较薄，不会占用过多的设备内部空间，适合集成在紧凑型的流体处理设备中，不管是作为主动送风的动力部件，还是作为被动受流的动力采集部件，都能通过曲面叶片的合理构型，实现稳定的能量转换效果。
