二氧化碳激光切割头安装组件结构设计

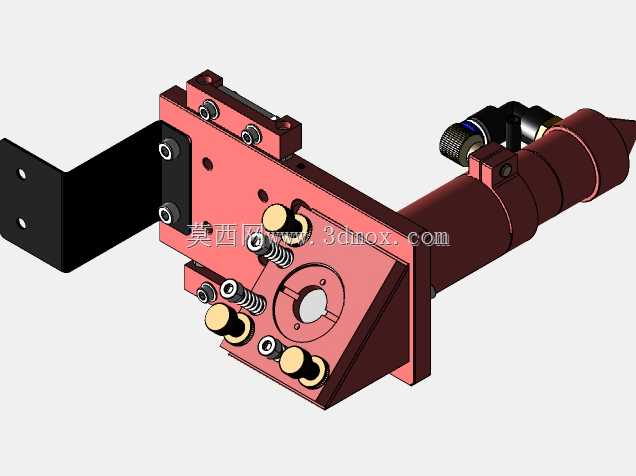

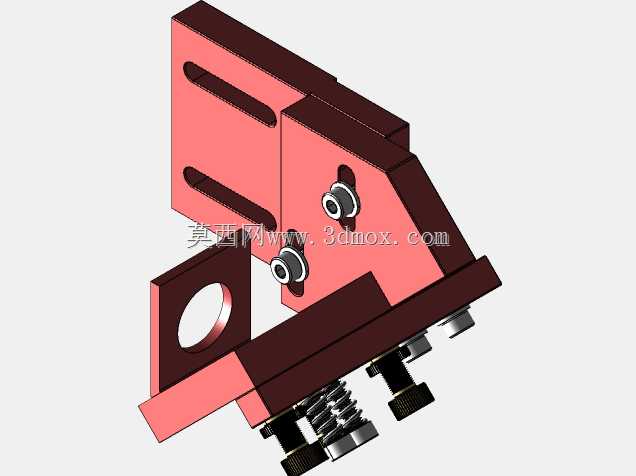

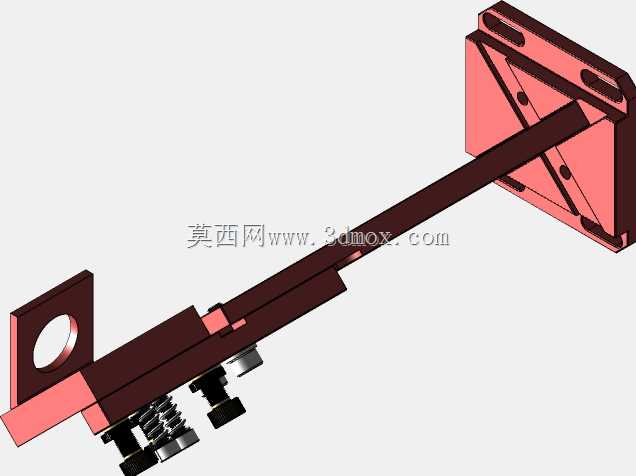

　　该组件为CO2激光加工设备的核心执行端部件，主要适配非金属板材切割、薄膜打标、工艺雕刻类加工场景，是激光能量从谐振腔输出后传导至加工面的终端承载结构，直接决定激光聚焦精度与加工切面质量。从结构布局来看，组件采用侧装式安装支架与主承载座分体设计，安装支架预留的长槽孔可适配不同幅面加工设备的横梁安装间距，安装时可沿横梁轴向微调位置，补偿机架装配带来的同轴度误差，安装面的定位凸台可与设备横梁的基准槽快速卡合，减少现场装配的找正时间。主承载座为整块铝合金铣削加工而成，正面布置的三组带弹簧预紧的调节旋钮，分别对应聚焦镜的X、Y轴倾斜角度与Z向焦距微调，调节旋钮尾部的弹簧可在加工过程中持续提供预紧力，避免设备高速往复运动时旋钮松动导致焦距偏移，

　　每个调节旋钮旁都预留了锁紧顶丝孔，调试完成后可锁死位置，防止长期运行产生位移。激光头筒体与承载座采用快拆式法兰连接，法兰接触面做了密封槽设计，可接入压缩空气形成正压腔，避免加工产生的烟尘、碎屑进入镜筒污染聚焦镜片，筒体侧面预留的气路接口可对接辅助吹气系统，切割时根据加工材质不同切换氧气、氮气或压缩空气，吹除熔渣同时冷却镜片边缘。设计时充分考虑了光学元件的维护便捷性，镜筒尾部的镜片压盖采用螺纹旋合结构，无需拆卸整个激光头即可更换聚焦镜与反射镜，压盖内侧的密封圈可阻挡加工粉尘进入光学腔室。从安装边界来看，组件整体横向伸出长度控制在常规激光加工设备的安全行程范围内，不会与工作台面的工装夹具产生运动干涉，

　　承载座侧面预留的传感器安装孔可加装随动调高装置，实时检测激光头与加工板面的距离，实现非接触式高度跟踪，适配起伏不平的板材加工需求。整个组件的运动部件均做了耐磨处理，调节旋钮的接触端采用铜质嵌件，长期反复调节不会磨损铝合金基座的螺纹孔，安装支架的黑色氧化处理层可减少激光漫反射对支架的热影响，避免长期受激光照射产生热变形影响安装精度。
