工业散料输送用斗式提升机下部结构

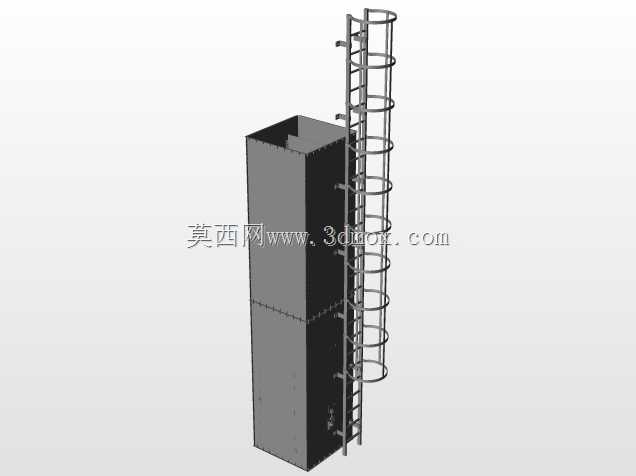

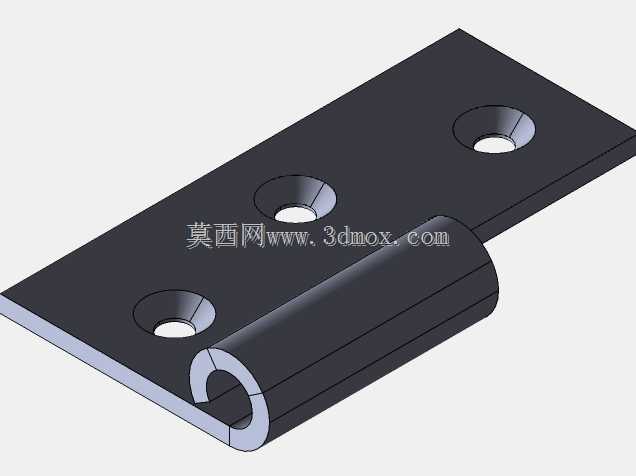

　　在粮食加工、建材生产、矿物分选这类需要连续垂直输送散状物料的生产场景里，斗式提升机是衔接上下游工序的核心输送设备，其下部结构的设计合理性，直接决定整机运行的稳定性与物料装载效率。本次呈现的结构为斗式提升机的下部区段，对应25米提升高度工况，适配小时输送量220吨、物料堆积密度1.38吨每立方米的作业需求。下部区段作为整机的承载与进料承接端，首先要承担牵引构件（胶带或链条）的回程张紧导向作用，同时承接进料口落入的散料，保证料斗在回程至下部区段时能完成均匀取料，避免出现撒料、堵料的问题。从结构设计来看，下部区段的壳体采用钢板折弯焊接成型，侧面预留的三个沉头安装孔用于固定侧向导轨与张紧装置的安装支座，

　　卷制的筒状结构为下部改向滚筒（或链轮）提供安装容纳空间，卷边的开口结构用于安装轴端密封组件，避免运行过程中粉尘外溢。设计过程中需要重点考量下部区段的安装边界：安装孔的孔位公差需控制在±0.2mm以内，保证张紧装置两侧的同轴度，避免牵引构件出现跑偏磨损；筒状结构的内径需与改向滚筒的外径预留10-15mm的间隙，同时适配密封件的安装尺寸，防止运行过程中出现运动干涉。在实际选型应用中，该下部结构可适配深斗、浅斗两种不同料斗形式，针对粉状、颗粒状等不同流动性的散料调整进料口的导料角度，当输送堆积密度偏大的矿物类物料时，可在壳体内部加装耐磨衬板，降低物料冲刷带来的壳体磨损，延长设备的检修周期。结构建模过程中，对钢板折弯的圆角、

　　沉头孔的锪平深度、卷管的焊缝预留位置都做了精准还原，可直接用于下部壳体的钣金展开下料、焊接工装的设计参考，也可作为整机虚拟装配时的下部区段匹配校核模型，帮助设计人员快速完成张紧行程、进料口位置、轴系安装空间的干涉检查，减少现场安装调试时的整改工作量。
