三脚架式管道举升作业支撑设备

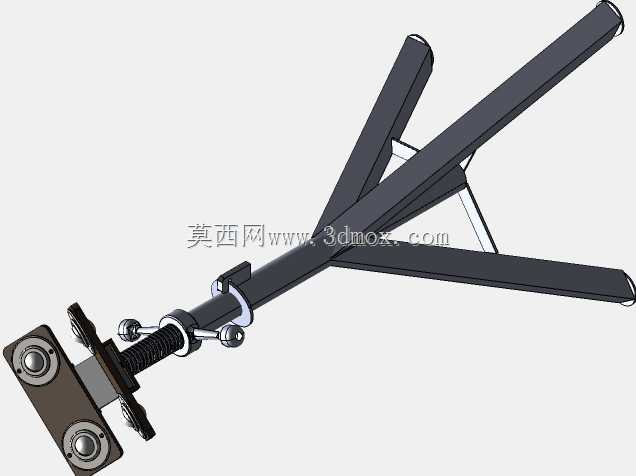

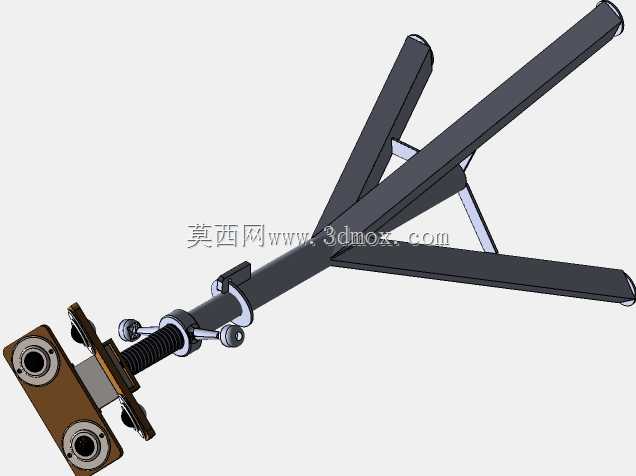

　　在市政管网铺设、建筑机电管线安装、工业厂区工艺管道布设的现场作业场景里，这类三脚架式管道举升支撑设备是一线安装班组常用的辅助工装，区别于大型起重设备的大吨位吊装特性，它更适配狭小作业空间内的短距离管道托举、对位调整作业，比如地下管廊内支管对接、吊顶内消防管道安装、车间内压缩空气管道高位布设这类场景，大型吊装设备无法进入作业面，人工托举又存在承重不足、对位精度差、安全风险高的问题，这类轻便型举升设备刚好填补了作业需求空白。从结构设计逻辑来看，底部采用三腿辐射式支撑结构，三条支腿采用等边角钢类型材焊接成型，支腿展开后形成稳定的三角形支撑面，支撑腿与中心立柱的铰接位置做了加强筋处理，避免承重时支腿外张变形，

　　支腿底部可根据作业地面情况选配防滑垫或者固定桩，在光滑水泥地面、土质地面都能保证支撑稳定性，不会出现承重侧滑的问题。中心立柱采用伸缩式套管结构，内外管之间设置有定位销孔阵列，可根据作业高度需求调整伸出长度，调整到位后插入安全销锁定承重，相比螺纹升降结构，销孔定位的承重能力更强，不会因为长期承重出现螺纹滑牙失效的问题，立柱的升降调节范围覆盖常规管道安装的2米到4米作业高度，完全适配室内层高、管廊常规净空下的安装需求。顶部的管道承托结构采用双弧面托块设计，两个托块可根据管道外径调整开合角度，适配DN50到DN200区间的常规金属、塑料管道，托块表面贴有防滑橡胶垫，一方面避免托举时管道表面防腐层被刮伤，

　　另一方面增大摩擦力防止管道对位时出现滚动偏移，托块与立柱顶端的连接位置设置有回转间隙，允许管道在托举状态下做小角度的周向转动调整，方便对接法兰孔或者焊接坡口对位。实际作业时，作业人员可先将设备移动到管道安装点位下方，调整支腿展开角度保证支撑面水平，将待安装管道放置在顶部托块上，通过调整立柱伸缩长度将管道举升到预设安装高度，之后可微调托块位置完成管道对接，整个过程仅需1到2名作业人员即可操作，相比传统人工抬管、脚手架临时支撑的作业方式，能大幅降低作业人员劳动强度，同时减少高空托举作业的安全隐患。从安装边界来看，设备收拢状态下整体长度不超过1.5米，支腿收拢后最大外径不超过30厘米，可轻松通过常规80厘米宽度的防火门、管廊检修入口，

　　整体重量控制在单人可搬运的范围内，转场作业时不需要额外的搬运设备，非常适合多点位流动作业的管道安装项目。结构设计上没有采用复杂的液压、电动驱动部件，全机械结构的设计让设备故障率极低，现场作业时不需要额外接电或者加注液压油，哪怕是在无供电的野外作业场景也能正常使用，日常维护仅需要定期检查铰接点的销轴磨损情况、定位销的变形情况即可，维护成本极低。在管道维修作业场景中，这类设备也可用于破损管道的临时支撑，比如更换管道法兰垫片、修补管道焊缝时，用设备托住管道拆卸段，避免管道因为自重下沉拉裂相邻接口，相比传统的木方堆叠支撑，它的高度调整更精准，支撑稳定性更好，不会因为木方碎裂出现支撑失效的问题。设计过程中充分考虑了现场作业的粗暴使用场景，所有承重部件都做了冗余承重设计，额定承重覆盖常规管道单段的重量范围，哪怕出现短时间的超载情况也不会出现结构屈曲变形，焊接位置都做了焊后打磨处理，避免尖锐边角划伤作业人员，所有销轴端部都设置有开口销锁定，避免作业过程中销轴脱出引发安全事故。
