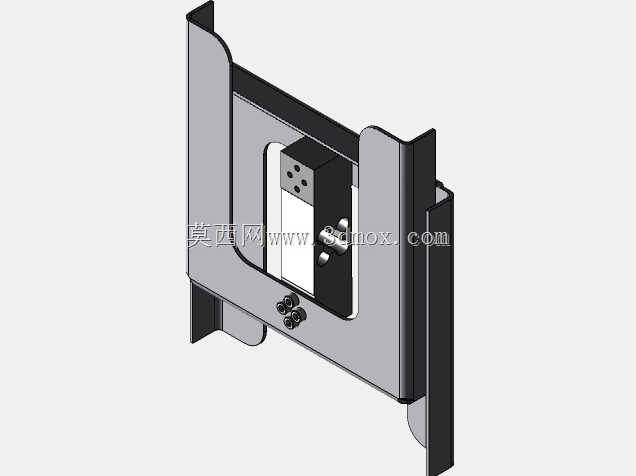

拉赫曼传感器安装固定结构组件

　　该结构组件为工业检测场景配套的传感器安装适配单元，主要面向自动化产线的物料到位检测、位置反馈、工件姿态识别类应用场景，常见于电子组装线、物流分拣线、小型零部件加工工位的传感检测点位布设。从实际使用角度出发，这类安装结构需要兼顾传感器的检测视场无遮挡、安装后长期运行无松动、适配不同厚度的安装立板这几个核心需求，很多现场调试中出现的检测误触发问题，往往都来自安装结构的刚性不足或者定位偏差，这套结构在设计时就针对性规避了这类常见问题。

　　整体结构采用折弯成型的主安装板作为承载基体，两侧的折边形成卡装导轨结构，可直接卡入设备机架的标准铝型材卡槽或者钣金立板的安装槽内，无需额外加工复杂的安装孔位，现场安装时只需要推入对应槽位，拧紧侧面的紧定螺钉即可完成固定，大幅缩短现场调试的装配时间。主安装板中部预留了传感器的嵌入安装腔，传感器本体通过四颗内六角螺钉固定在腔体内，安装腔的定位面做了贴合公差控制，保证传感器安装后检测面与安装基准面的垂直度误差控制在0.1mm以内，避免检测光束偏斜导致的检测距离不足或者误判问题。

　　结构下部预留了走线槽空间，传感器的连接线缆可以从折弯板的下部空隙引出，顺着安装立板排布到设备线槽内，不会出现线缆外露被运动部件剐蹭的问题。两侧的折边高度做了差异化设计，靠近检测端的折边高度低于传感器检测面2mm，既保证了结构的整体刚性，又不会遮挡传感器的检测范围，另一侧的折边高度与传感器尾部齐平，可对传感器尾部的接线端形成物理防护，避免现场作业时工具碰撞导致接线松脱。

　　从安装边界来看，这套组件适配的立板厚度范围在1.5mm到3mm之间，整体安装完成后突出立板的厚度尺寸为42mm，横向占用宽度为86mm，纵向安装高度为110mm，在小型工位的紧凑安装空间内也能顺利布设，不会和周边的气动元件、运动机械手产生运动干涉。主安装板的材质选用冷轧钢板折弯成型，表面做喷塑处理，兼顾结构刚性和工业场景下的防腐蚀、耐油污需求，长期在车间多尘、有少量切削液飞溅的环境下运行也不会出现锈蚀问题。紧定螺钉选用标准内六角平端紧定螺钉，卡紧时不会在安装立板表面留下过深的压痕，后期调整传感器位置或者拆卸维护时也不会损伤机架表面。
