工业气动式机器人自动换刀装置结构

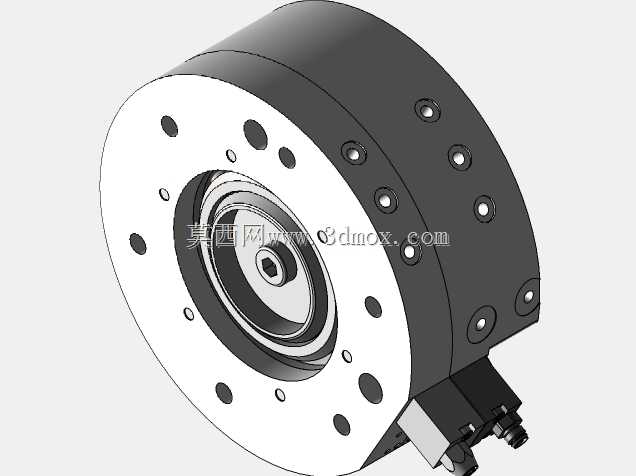

　　在多工序自动化加工、柔性制造单元的现场布局里，这类气动换刀装置是搭载在六轴工业机器人末端法兰的核心功能部件，主要解决单台机器人在同一工位完成多工序作业时的末端工具快速切换问题，替代传统人工拆换工装的低效操作，适配打磨、装配、抓取、去毛刺等不同工艺的快速换型需求，能大幅压缩产线换型的停机等待时长。从结构设计逻辑来看，该装置采用盘式对接布局，主体为圆柱回转式结构，对接端面沿圆周方向分布多组定位销孔与锁紧孔，依靠端面的高精度孔位配合实现对接时的重复定位精度，保证换刀后工具的位置偏差控制在工业作业允许的公差范围内。气路布局上集成了6组独立气动端口，可同时为对接后的不同气动工具提供独立的动力气路，无需额外外接拖链排布气路，

　　避免换刀过程中气路缠绕干涉；同时预留8组电气连接端口，可兼容带传感器、电动执行元件的智能工装，实现末端工具的信号与动力同步对接。底座位置设计有两个专门的传感器安装孔位，用于安装位置检测元件，可实时反馈活塞锁紧、松开的到位状态，给机器人控制系统提供可靠的位置信号，避免未锁紧就启动作业、或者未完全松开就执行拔刀动作的设备故障，从硬件层面提升换刀过程的安全性。安装边界方面，该装置的法兰对接尺寸遵循通用工业机器人的末端安装标准，可直接适配主流负载级别的工业机器人法兰盘，不需要额外设计转接板；整体径向尺寸紧凑，不会在机器人运动过程中与周边工装、防护栏产生干涉，轴向长度经过优化，尽可能减小对机器人末端作业半径的占用，

　　避免因为加装换刀装置导致机器人有效作业范围大幅缩水。实际选型应用时，需要注意对接端的气路通径要匹配常用末端工具的耗气量，避免气路压损过大导致气动工装出力不足；电气端口的针脚定义要提前和所适配的工具端做匹配，减少现场接线调试的工作量；锁紧活塞的行程设计要保证锁紧钢珠有足够的嵌入深度，在高速运动、带负载作业的工况下不会出现工具脱落的风险。日常维护层面，该结构的运动副少，仅活塞做轴向往复运动，只需要定期对密封件进行检查更换、清理对接端面的切削液与铝屑杂质，就能保证长期稳定的换刀精度，不需要复杂的日常保养流程，适合在高节拍的自动化产线上长期连续运行。
