六轴3D打印桌面级机械臂结构设计

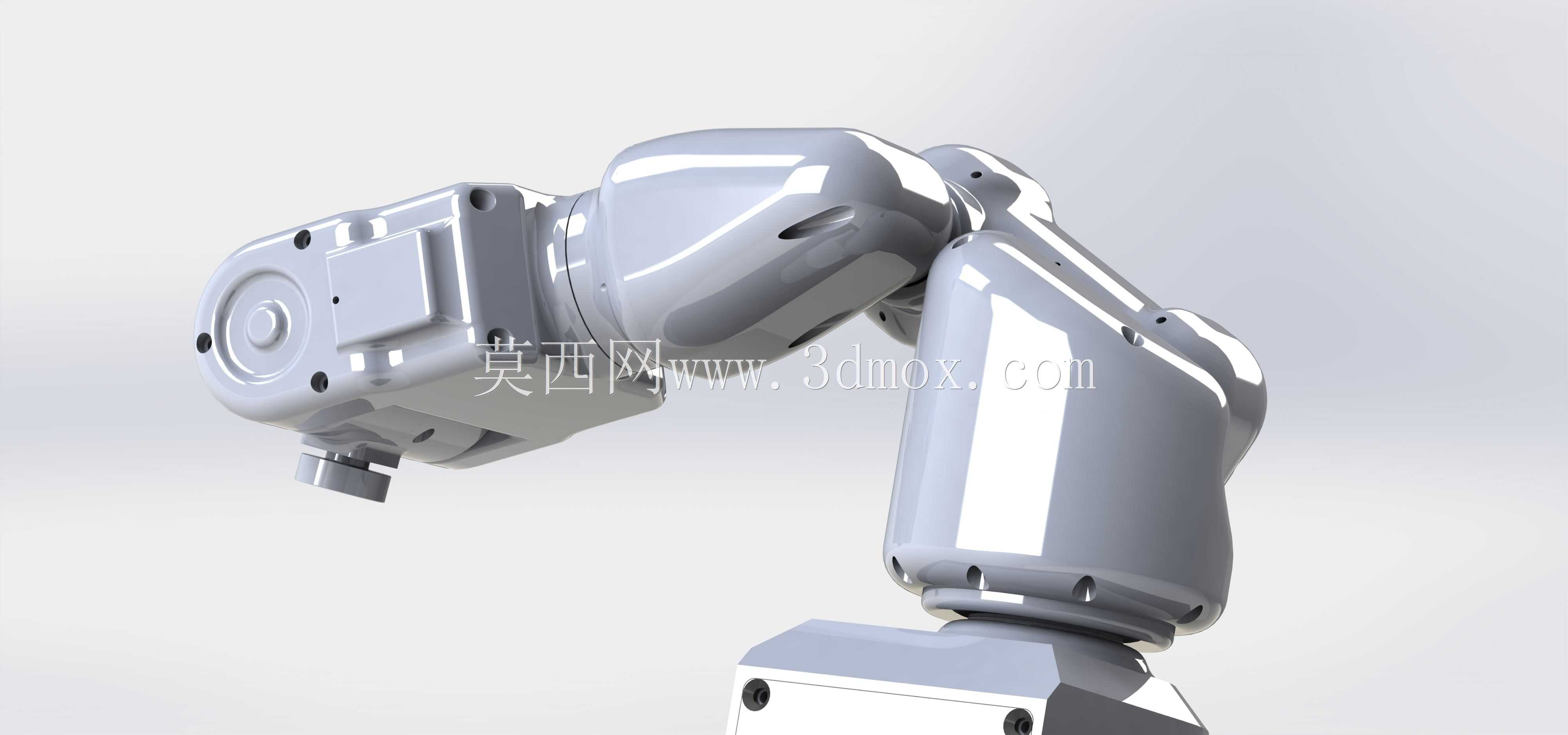

　　这款六轴机械臂的设计初衷是面向桌面级轻载作业场景，最初的应用定位是适配小型3D打印配套的工件搬运、喷头更换辅助，以及教学场景下的机械臂运动学演示、小范围轨迹规划实训。从结构设计逻辑来看，整机采用串联关节布局，六个旋转轴分别对应腰座回转、大臂俯仰、小臂俯仰、腕部旋转、腕部摆动、末端执行器回转，能够覆盖工作半径内半球形空间的任意位姿到达需求，末端法兰预留了标准安装孔位，可快速夹装气动吸盘、微型夹爪、画笔、3D打印挤出头等不同执行端，适配不同的轻载作业需求。

　　设计过程中曾尝试采用全3D打印的结构件方案来降低整机制造成本，让普通爱好者也能通过桌面级FDM打印机自行加工组装，但在结构验证阶段发现，第四、第五、第六轴的关节组件如果采用常规PLA或PETG打印件，叠加末端执行器和负载的重量后，关节处的形变会超出运动精度允许范围，尤其是小臂伸展到最大工作半径时，腕部的下垂量会导致末端定位偏差超过0.5mm，无法满足基础的作业精度要求；同时如果要抵消形变增加结构壁厚，又会导致远端三个轴的整体重量过大，腰座和大臂关节的驱动舵机负载超出额定扭矩，甚至无法带动小臂完成水平方向的步进移动，这也是该版设计迭代终止的核心原因。

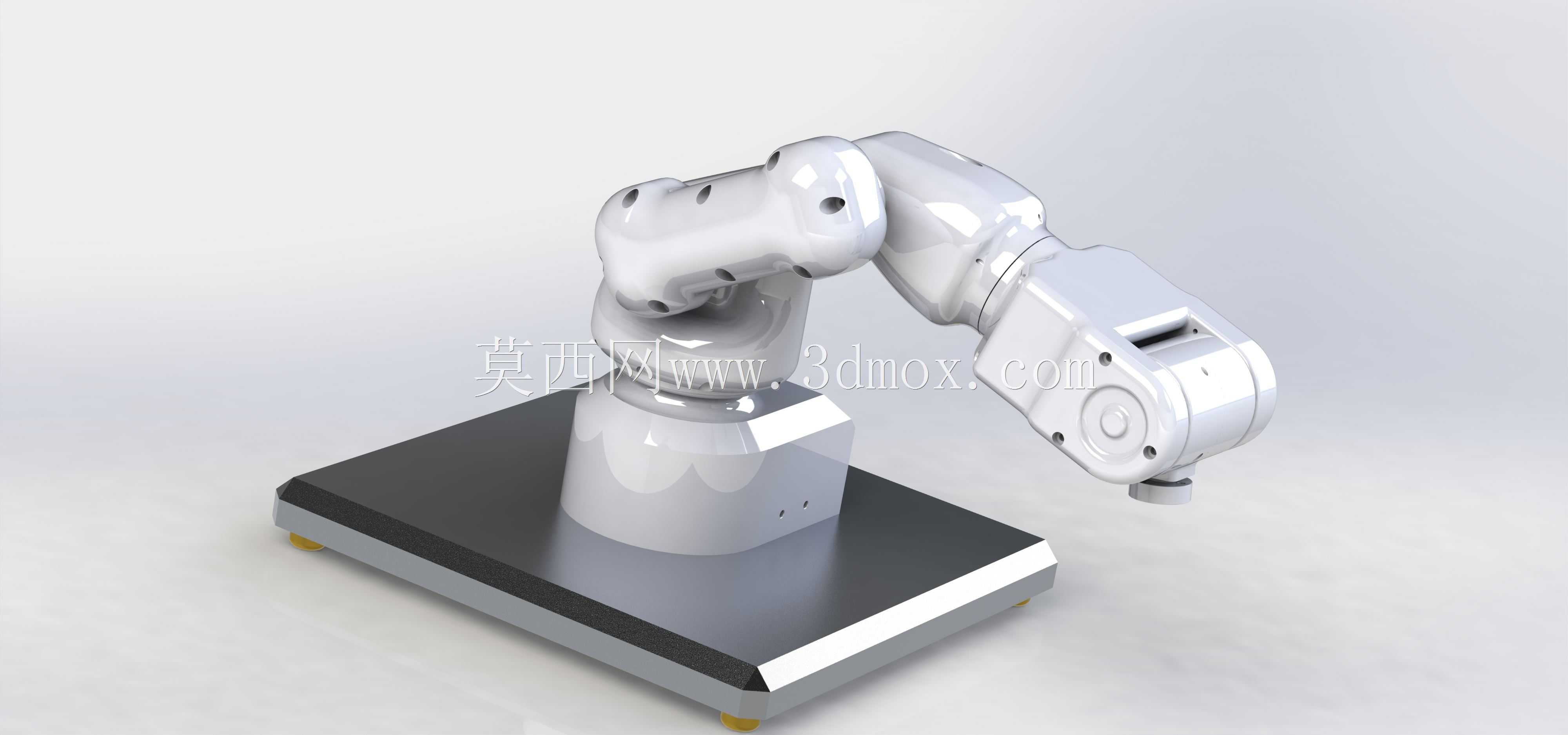

　　从安装边界来看，整机底座采用矩形金属配重底座，尺寸控制在200mm*180mm范围内，底座底部预留了四个M4的安装沉孔，既可以直接放置在桌面依靠自重保持稳定，也可以通过螺栓固定在工作台面或者移动小车上，避免高速运动时出现侧翻。整机完全伸展后的最大工作半径约为320mm，竖直方向最高举升高度约为380mm，折叠收纳时的整体高度不超过280mm，不会占用过多桌面空间，适合放在实验室工位、个人工作台或者教学展台上使用。

　　关节处的走线全部采用内部穿线的设计，避免外部走线在关节回转时出现缠绕、剐蹭的问题，每个关节的驱动模块都预留了编码器安装位，后续迭代时可以加装位置反馈元件，提升重复定位精度。底座内部预留了控制板、驱动板的安装空间，不需要额外外置控制箱，进一步缩小了整机的占用空间。虽然该版本因为末端轴重量问题终止了迭代，但整体的关节布局、底座安装接口、末端法兰标准都可以作为后续轻量化版本设计的基础，后续如果采用碳纤维打印件或者轻量化金属件替换远端三个轴的结构件，就能在保证结构强度的同时降低运动负载，满足桌面级轻载作业的实际使用需求。
