1.3英寸SSD1306驱动OLED显示模组结构设计

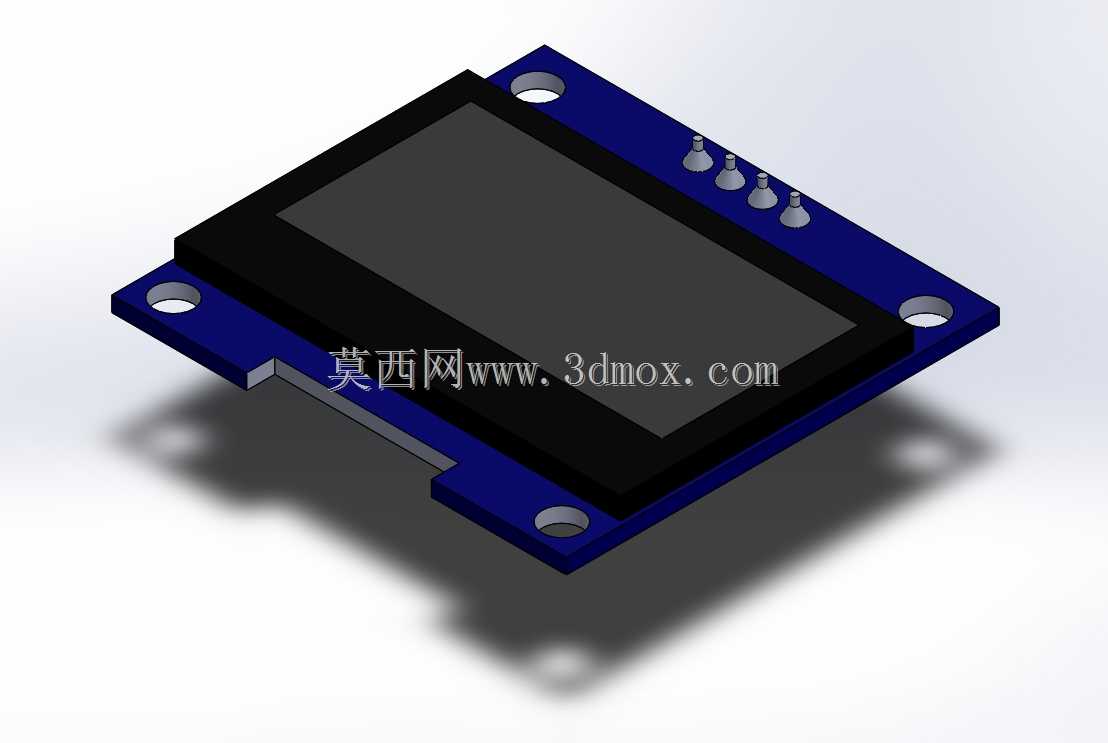

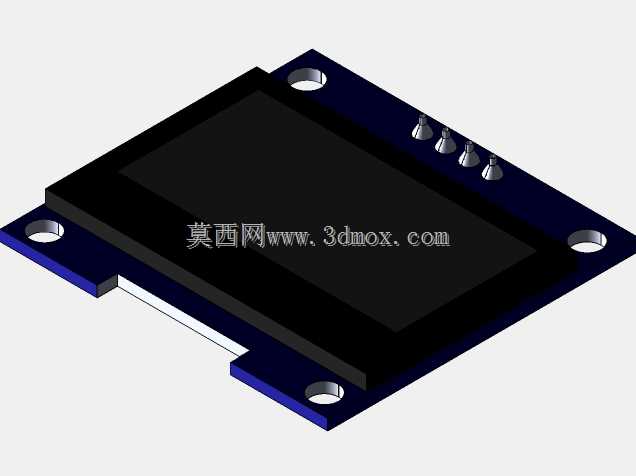

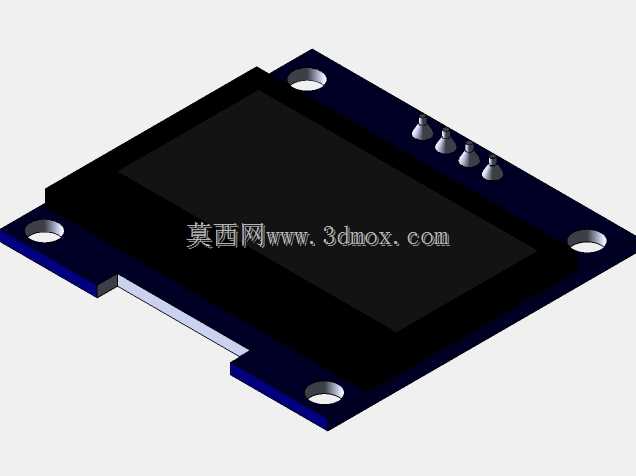

　　这款1.3英寸OLED显示模组的结构设计，核心围绕嵌入式设备的人机交互需求展开，在工业控制终端、小型检测仪器、便携数据采集设备、智能传感节点等场景中，这类自发光显示器件无需背光源，对比度表现远超同尺寸LCD屏，在光线复杂的车间现场、户外临时检测场景下，都能清晰呈现参数数值、状态标识与简易图形信息，不会出现普通液晶屏背光不均、强光下泛白看不清的问题。从结构设计逻辑来看，模组采用PCB基板作为承载主体，屏幕本体通过定位胶层贴合在基板中央区域，四角预留的标准安装孔位适配M2规格固定螺丝，孔位间距经过校准，可直接匹配通用开发板、仪器面板的预装孔位，不需要额外做转接支架设计，安装时仅需将模组平贴在面板内侧预留的显示窗口位置，

　　从背面锁付螺丝即可完成固定，安装边界控制在基板外沿以内，不会和周边的接线端子、按键元件产生空间干涉。驱动芯片SSD1306集成在PCB基板背面，外围仅搭配少量阻容元件完成电源滤波与信号匹配，基板一侧引出的四个排针引脚分别对应电源、地、I2C通讯信号，接线时不需要复杂的排线转接，直接插接到主控板的对应排座即可完成电气连接，引脚间距采用标准2.54mm规格，兼容市面上绝大多数通用开发板的接口定义。屏幕有效显示区域的尺寸经过精准核算，刚好覆盖面板上预留的矩形开窗，屏幕表面和面板外沿的高度差控制在0.2mm以内，既不会突出面板造成磕碰磨损，也不会凹陷过深产生观察阴影。PCB基板的边缘做了圆角处理，避免安装时剐蹭导线绝缘层，

　　基板上的走线全部做了等长处理，保证通讯信号传输的稳定性，不会因为走线长度差导致屏幕刷新出现花屏、缺线的问题。在实际选型适配时，这款模组的整体厚度仅为5mm左右，对于内部空间局促的便携检测设备、手持终端来说，不需要为显示模块预留过多的纵深空间，相比同尺寸的TFT液晶屏，厚度减少近三分之一，能给内部的电池、主控电路板留出更多排布空间。屏幕的可视角度接近180度，多人协同查看设备参数时，站在侧面位置也能清晰读取屏幕上的数值，不会出现偏色、亮度骤降的情况，适合用在小型设备的状态显示、参数调试界面，不需要额外搭配遮光罩就能满足多数工业场景的使用需求。
