多量程三轴力称重测力传感器结构

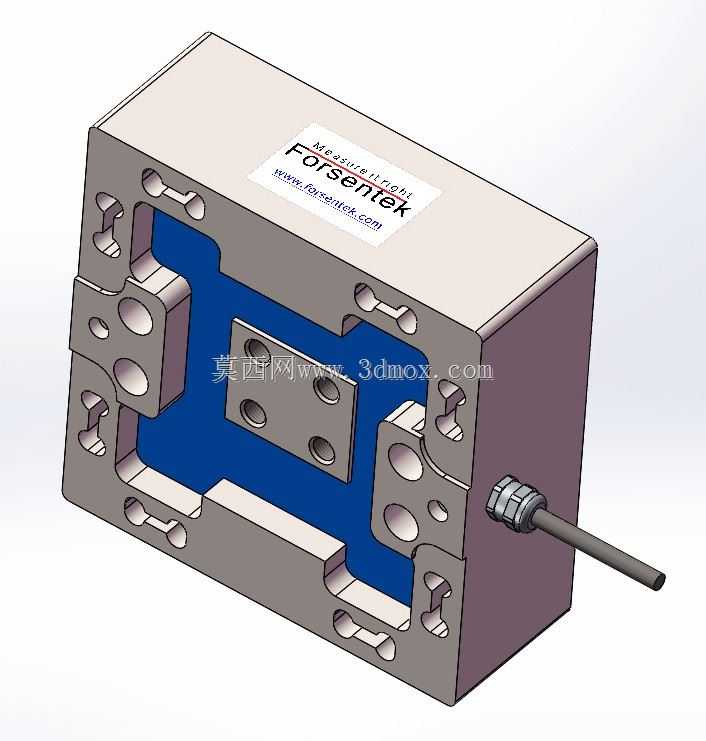

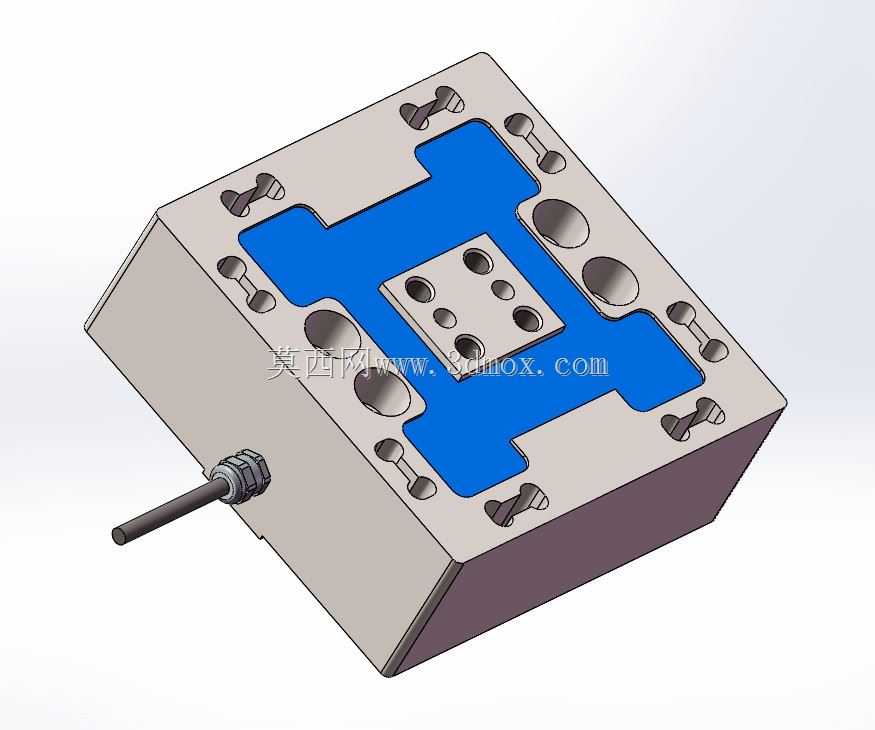

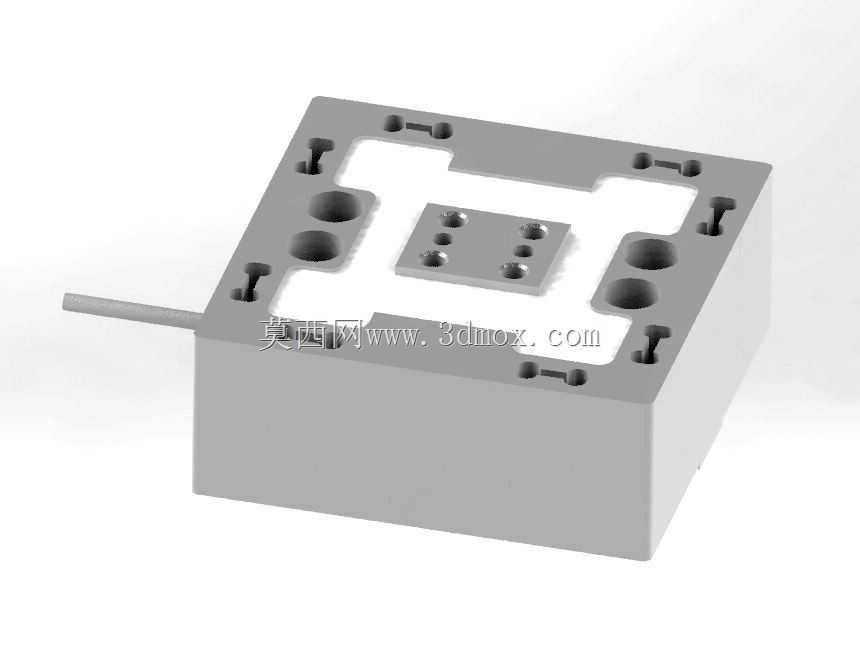

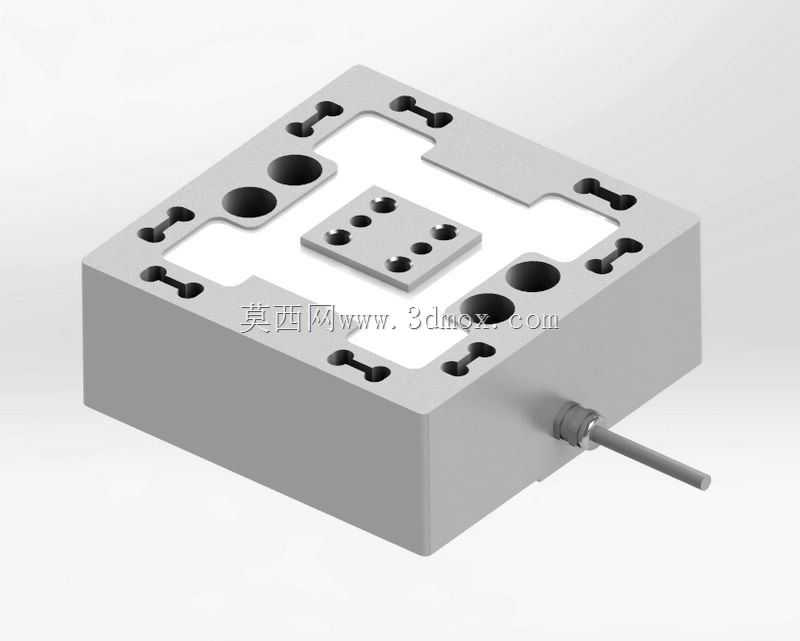

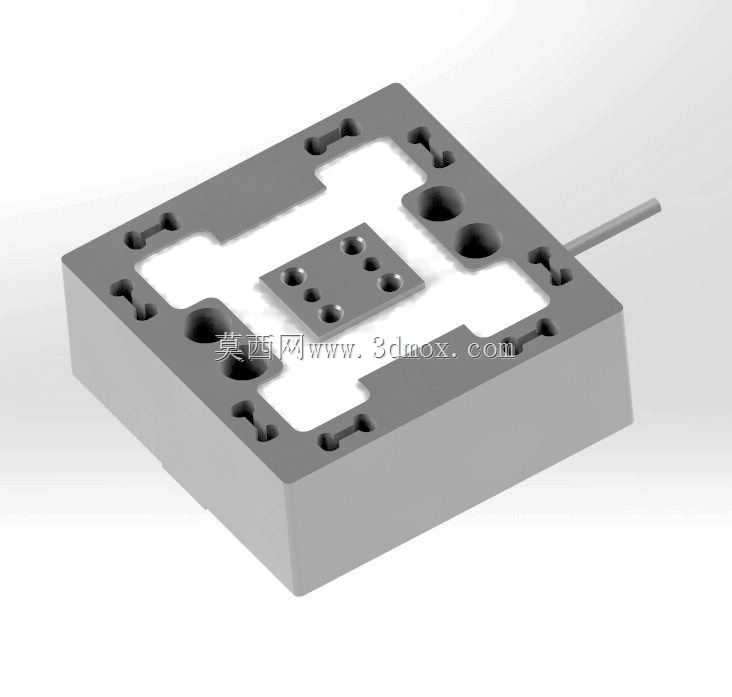

　　在工业测力与称重计量场景中，多轴力检测的需求始终占据不小的比重，这类三轴测力结构常被应用在自动化装配压装工位的力值反馈、工业机器人末端执行器的受力监测、物料称重平台的多向载荷校验、试验台架的动态力采集等场景，区别于单轴称重元件仅能采集垂直方向载荷的局限，该结构可同时获取X、Y、Z三个正交方向的力值数据，为设备运行状态判断、工艺参数调整提供更全面的力学依据。从结构设计逻辑来看，该测力主体采用方形基座的整体式弹性体布局，弹性体区域通过对称分布的镂空柔槽设计，实现三个方向受力时的应变独立解耦，避免不同方向载荷的测量串扰，柔槽的位置、宽度与深度经过力学仿真迭代，既保证各方向受力时应变区有足够的形变输出以提升测量灵敏度，

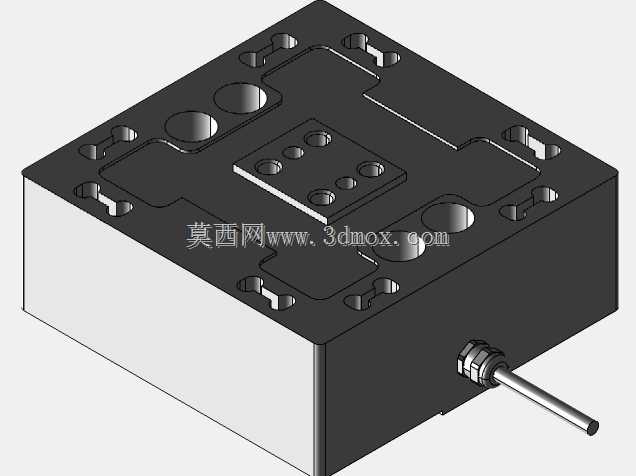

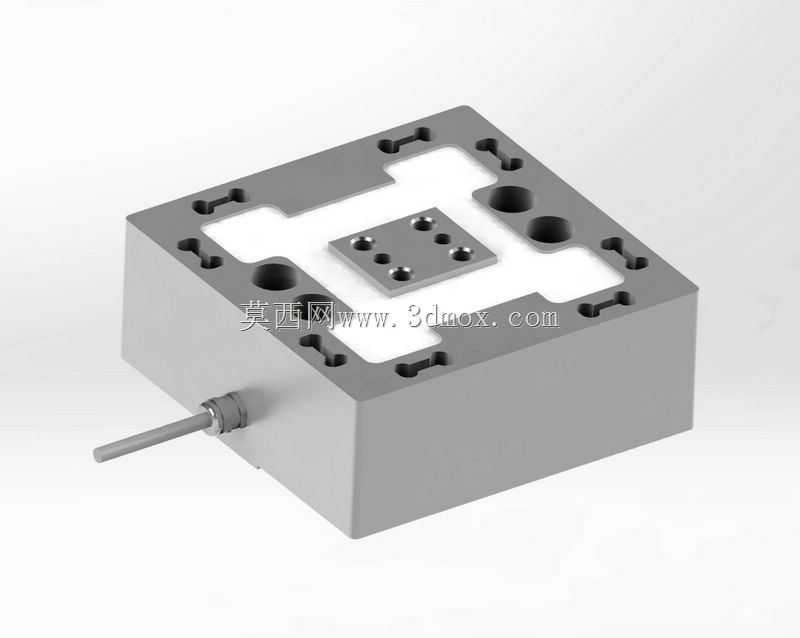

　　又兼顾整体结构的刚性与抗过载能力，防止偏载、冲击载荷造成弹性体不可逆形变。基座四周预留的沉头安装孔位，可直接通过螺栓将传感器固定在设备安装面，中心区域的凸台安装面用于连接被测载荷端，安装边界清晰，安装时无需额外设计复杂的转接结构，只要保证安装面的平面度公差在合理范围内，即可避免附加安装应力影响测量精度。出线端采用侧向出线的防护结构，线缆从基座侧方引出，可避免垂直方向载荷压损线缆，同时适配设备内部走线的布局需求，不会额外增加垂直方向的安装高度。在实际选型适配时，可根据工位的额定载荷范围匹配对应量程的规格，不同量程的弹性体壁厚、柔槽尺寸会做对应调整，以保证各量程下的应变输出一致性，安装过程中需注意载荷作用点尽量与传感器中心重合，

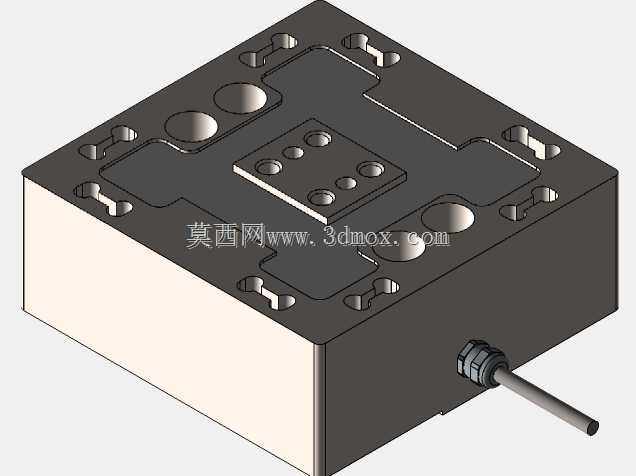

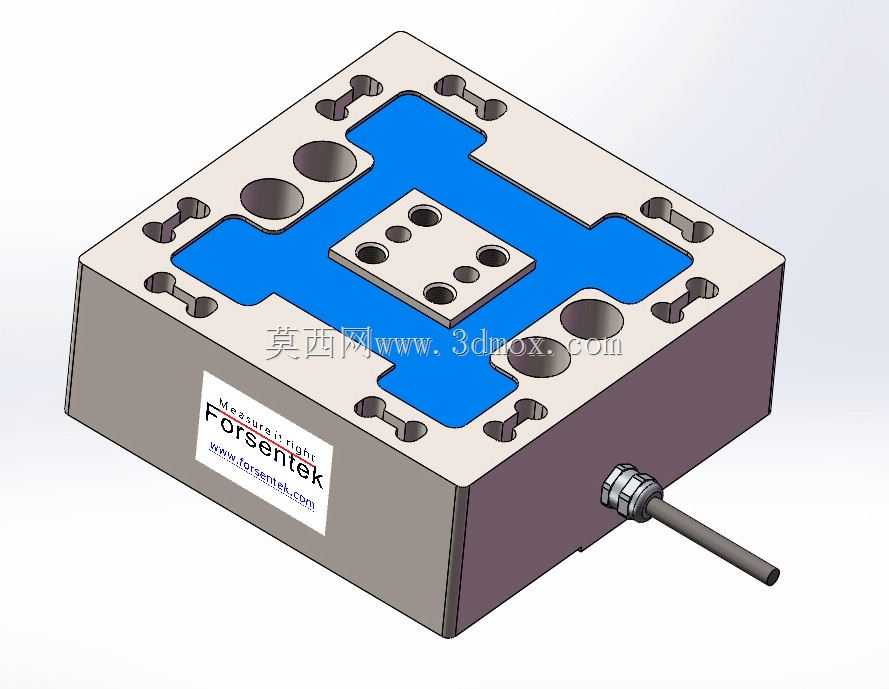

　　减少偏载带来的测量误差，日常使用时可通过定期的标准砝码校准，维持三个方向的测量精度稳定。这类结构的三维建模过程中，弹性体的柔槽过渡圆角是建模重点，圆角参数直接影响应力集中系数，建模时需严格按照力学计算的参数绘制，避免尖角造成应力集中导致结构疲劳损坏，同时安装孔的位置度、安装面的平面度都需要在模型中明确标注公差，为后续的加工与装配提供准确的依据。
