轴用波纹管式挠性联轴器结构设计

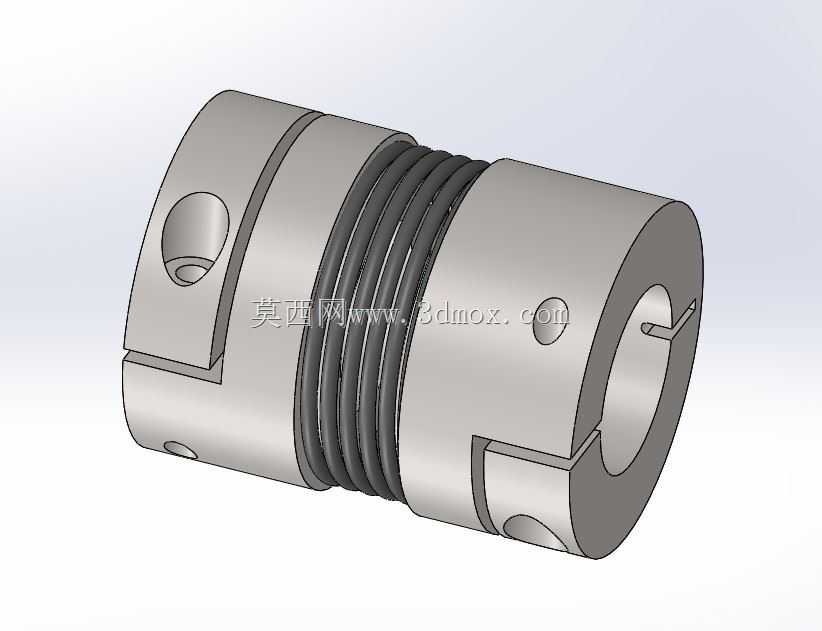

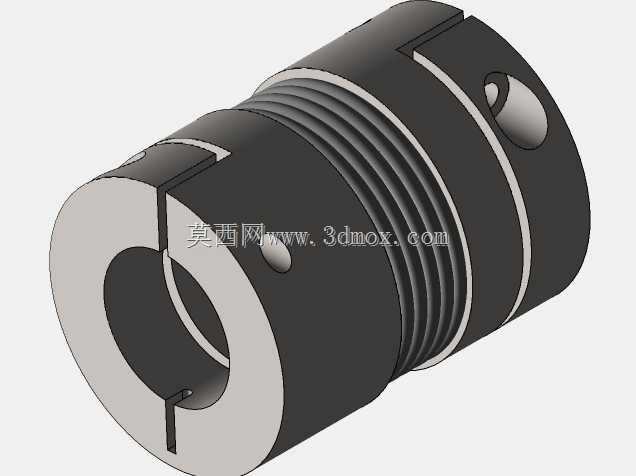

　　这类挠性联轴器多用于精密传动场景，常见于伺服电机、编码器、微型丝杠传动副的轴系连接中，核心作用是补偿两连接轴之间存在的径向、角向与轴向偏差，避免轴系因安装对中误差、运行受力变形产生额外附加载荷，保障传动过程的扭矩传递稳定性与回转精度。从结构设计来看，中间段采用薄壁波纹管成型结构，波纹段的薄壁金属结构可在三个自由度方向产生可控弹性变形，既可以吸收安装时的对中偏差，也能缓冲传动过程中产生的微小振动，相比刚性联轴器，对安装精度的容错空间更大，同时不会像梅花弹性联轴器那样存在橡胶件老化、温度耐受范围窄的问题，可在常规工业环境温度区间内长期稳定工作。两端的轴套部分采用开口夹紧式结构，每个轴套上加工有紧定螺钉孔，

　　安装时先将两端轴分别插入轴套内孔，拧紧紧定螺钉即可实现轴与联轴器的无间隙抱紧，不需要额外加工键槽，对小直径传动轴的适配性更好，安装拆卸流程简便，适合小型精密设备的装配场景。设计时需要重点关注几个边界参数：首先是两端内孔的直径公差，需要与适配轴径采用间隙配合控制在合理范围，既方便装配时的轴插入，又能保证抱紧后的同轴度；其次是波纹管段的壁厚与波纹数量，壁厚过薄会导致额定传递扭矩不足，壁厚过大则会降低偏差补偿能力，波纹数量需要结合所需补偿量与整体轴向长度确定，平衡补偿性能与结构刚性；再者是整体最大外径尺寸，需要匹配安装空间的径向边界，避免与周边设备构件产生干涉，两端夹紧段的长度需要保证足够的抱紧接触面积，

　　防止大扭矩传动时出现轴与联轴器的相对滑动。实际选型应用时，需要先核算传动系统的峰值扭矩，确保联轴器的额定扭矩大于系统峰值扭矩并预留足够安全系数，同时核对两端轴径尺寸、所需补偿的偏差量是否在联轴器的允许范围内，安装时不需要刻意追求绝对对中，只要偏差值在产品允许补偿区间内即可，既可以降低装配时的对中工作量，也能避免强行对中带来的轴系内应力。这类联轴器的回转精度表现优异，传动过程无背隙，尤其适合对传动精度要求较高的检测设备、精密进给机构使用，中间波纹管结构的扭转刚性足够，不会因为弹性变形导致传动滞后，可保障运动传递的同步性。
