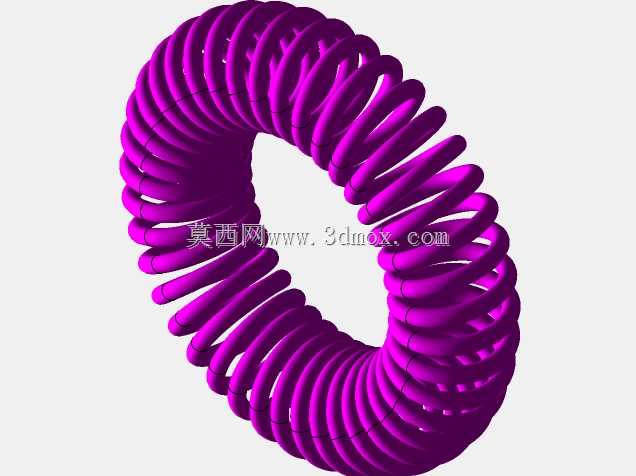

环形螺旋弹簧式柔性连接结构设计

　　这类环形螺旋弹性构件常被用于小载荷工况下的柔性连接场景，在精密仪器内部的传动链路、小型自动化设备的微动缓冲环节都能见到它的应用。不同于常规直线圆柱螺旋弹簧的轴向受力特性，该结构将螺旋簧体弯绕成闭合环形，受力方向可覆盖环向周圈的多维度载荷，能同时吸收来自径向、切向的小幅振动与位移偏差，在对安装空间有环形布局要求的紧凑结构里，它不需要额外的导向座就能独立完成弹性缓冲功能，大幅节省了狭小腔体内的安装空间。从设计思路来看，建模时首先确定环形基体的中心轨迹圆直径，这个尺寸直接决定了构件的整体安装边界，需要匹配安装位的环形槽内径与外径尺寸，避免装配时出现外圈剐蹭设备内壁、内圈干涉其他传动件的问题。螺旋部分的簧丝直径、

　　螺距参数需要结合目标缓冲刚度计算，簧丝越粗整体刚度越高，能承受的载荷上限越大，螺距越小则相同变形量下的弹力输出越线性，在需要精准控制缓冲力的仪器场景里，会优先选择等螺距的螺旋排布，保证周圈各位置的弹力一致性。实际应用中，这类构件不需要额外的固定卡扣，依靠自身环形结构的卡合张力就能嵌装在对应环形安装槽内，装配时直接将构件压入槽位即可，拆卸时也无需专用工具，大幅降低了小型设备的装配维护难度。它的弹性变形区间集中在环体的径向收缩与扩张方向，当相连两个部件出现小幅相对错位时，簧体的螺旋圈之间会产生均匀的间隙变化，将错位产生的刚性冲击转化为簧丝的弹性形变能，避免硬接触带来的零件磨损。在一些需要周圈均匀弹性支撑的转动部件连接处，

　　比如小型仪表的指针转轴缓冲座、微型传动机构的环形减震垫位置，这种环形螺旋结构比传统的多组小弹簧周圈排布的方案可靠性更高，不会出现单个弹簧脱落、弹力不均导致的支撑偏载问题。建模过程中需要注意螺旋扫描轨迹的连续性，弯绕成环形的过程中要保证每一圈簧丝的截面形状一致，避免出现局部簧丝变形导致的应力集中问题，尤其是环体内侧的螺旋圈过渡位置，要做平滑的曲率处理，防止长期反复受力后出现疲劳断裂。
