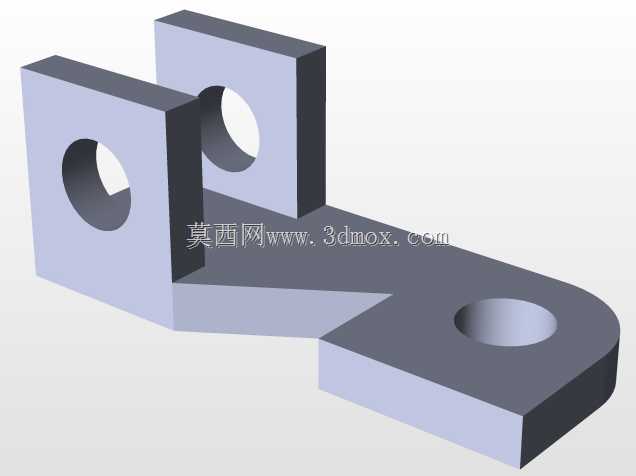

双耳式铰接连接固定支架结构

　　这类双耳式铰接连接支架，多应用在需要实现小角度摆动传动的机械结构中，常见于轻工自动化输送线的摆臂铰接位、小型工装夹具的活动压臂连接端、传感器安装角度调节支架的基座部位，也可作为小型连杆机构的端部铰接支座使用，承担传递铰接载荷、限制转动副径向窜动的作用。从结构设计来看，支架采用一体化折弯式板件构型，主体为等厚薄板加工成型，一端设置两个平行的带孔立耳，两立耳的同轴度是加工时的核心管控项，孔壁与铰接销轴采用间隙配合，配合公差通常选H8/f7级别，既保证销轴转动顺畅，又不会出现过大的径向晃动量，避免铰接传动过程中出现卡滞或异响。两立耳的间距根据配套铰接件的厚度预留安装间隙，通常比配套铰接件的厚度大0.2-0.5mm，方便装配时调整对位，

　　也能避免长期使用后积尘导致的转动卡涩。支架另一端为单孔圆弧收边的安装固定端，端部的圆孔用于穿装固定螺栓，圆弧收边的设计可以消除板件端部的应力集中，同时在安装时允许支架沿固定螺栓轴线做小范围的角度微调，适配安装面的微小形位误差。设计时需要重点管控立耳与底板的垂直度，若垂直度偏差超过0.1mm，会导致铰接销轴安装后出现别劲现象，大幅缩短销轴与孔壁的磨损寿命，同时底板的平面度也需要控制在0.05mm以内，保证安装后支架与安装基面贴合紧密，不会出现受力后翘曲变形的问题。从安装边界来看，这类支架的整体厚度通常根据载荷等级选择3-8mm的板材加工，立耳的高度不超过铰接销轴直径的2.5倍，避免立耳过高导致受力时出现弯曲变形，

　　端部固定孔的中心到立耳根部的距离需要满足螺栓安装的扳手空间要求，通常预留不小于1.5倍螺栓直径的操作空间，方便现场装配时的紧固件锁紧作业。实际使用中，这类支架的铰接孔内可根据载荷情况加装铜套或者自润滑轴承，降低转动摩擦系数，提升铰接部位的使用寿命，固定端的安装面通常不需要额外加工，只要保证安装基面平整即可，适配M6-M12规格的固定螺栓，可承受的静态铰接载荷在500N-3000N区间，具体载荷能力随板材厚度、材质强度变化。建模过程中，这类零件优先采用钣金建模方式生成基础构型，再对孔位、立耳折弯处做细节处理，折弯处的内圆角设置为与板材厚度等大，避免折弯加工时出现开裂问题，所有孔位均采用拉伸切除方式生成，保证孔壁与板面的垂直精度，建模时需要预留板材的折弯回弹补偿量，确保加工成型后的立耳间距、孔位同轴度符合设计要求。
