鼓形齿式弯齿传动联轴器结构设计

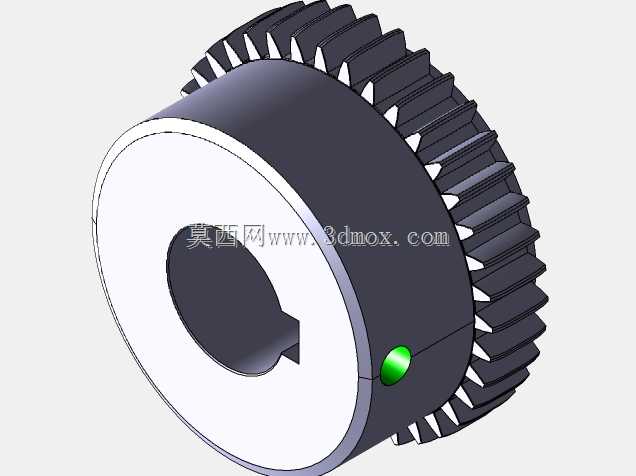

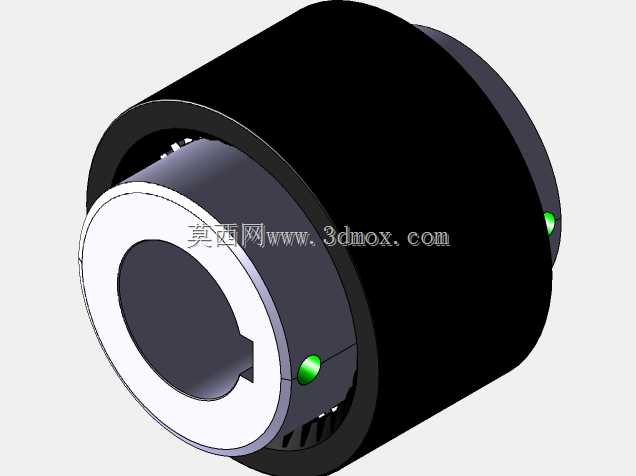

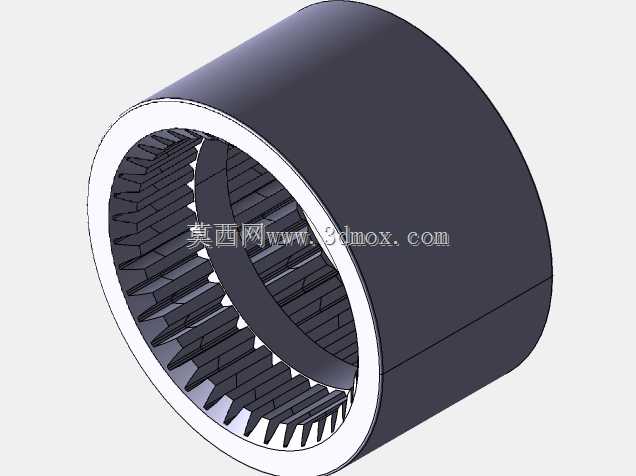

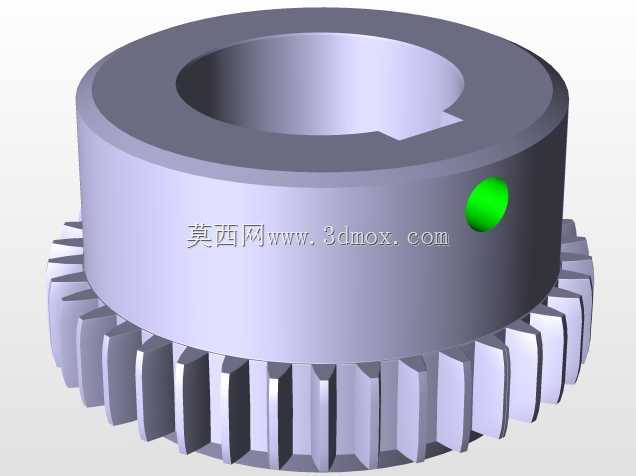

　　在重载传动的轴系布局场景里，这类弯齿齿轮联轴器常被布置在电机输出端与工作机输入端之间，用来补偿两轴安装过程中产生的径向、角向与轴向偏差，避免轴系因对中误差产生额外的附加载荷，延长轴承与轴件的服役寿命。不同于普通直齿联轴器，弯齿结构的齿面呈鼓形修形，齿侧间隙经过合理匹配，在存在安装偏角的工况下，齿面接触应力分布更均匀，不会出现直齿结构边缘应力集中导致的齿面过早磨损、崩齿问题。从结构设计逻辑来看，该联轴器采用内外齿啮合的套筒式布局，外齿轴套带键槽孔，可通过平键与主动、从动轴实现周向固定，外套筒将两组外齿包裹在内，既可以储存润滑脂维持齿面润滑状态，也能阻挡外界粉尘、切削液进入啮合区域，适配车间多尘、有切削液飞溅的加工设备传动场景。

　　设计过程中，齿部参数经过啮合验算，重合度满足重载启动的冲击载荷承载要求，齿顶与齿根的圆角过渡处理降低了应力集中系数，外圆的环形槽可配合密封圈实现端面密封，避免润滑脂泄漏。安装边界方面，轴孔的键槽尺寸符合通用轴系配合公差要求，套筒外径与安装预留空间的径向间隙控制在合理范围，轴向长度适配多数常规传动间距的轴端布局，不需要额外改动设备原有安装基座即可完成替换。在实际选型应用中，这类联轴器可适配冶金设备、矿山机械、机床主轴传动等多种需要大扭矩传递的场景，相比弹性套柱销联轴器，它的承载扭矩更高，传动无滞后，适合转速稳定、载荷波动较大的传动链路，齿面的硬化处理让其在长期连续运转工况下仍能保持稳定的啮合精度，不会因齿面磨损产生传动间隙过大的问题。

　　建模过程中严格还原了齿部的修形特征、键槽的公差配合基准、密封槽的尺寸细节，结构拆分符合实际装配逻辑，可直接用于装配干涉校验、工况模拟仿真，也能作为非标联轴器改型设计的基础参考，帮助结构工程师快速完成轴系传动部件的选型匹配与布局调整，减少重复建模的工作量。
