FSAE方程式赛车钢管桁架车架结构设计

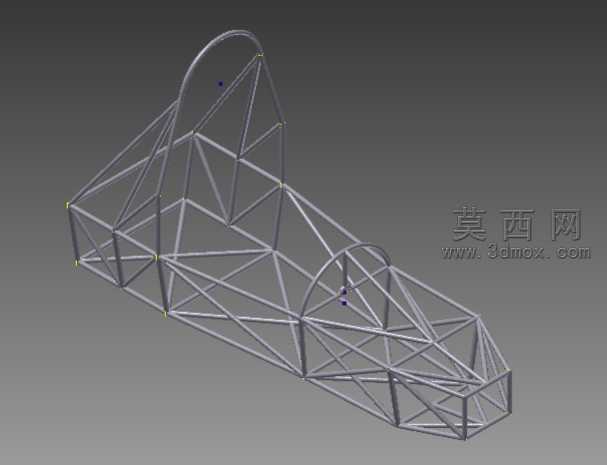

本作品为FSAE大学生方程式赛车的钢管桁架式车架三维建模成果，建模过程严格遵循方程式赛车赛事规则对车架结构的尺寸、强度、安全冗余要求，采用空间管桁架结构形式完成整体骨架搭建。建模阶段首先确定整车硬点坐标，依次定位驾驶舱人机硬点、前后悬架安装点、动力总成固定点、防撞结构端点等关键位置，以直线段钢管作为基础建模单元，通过三维软件的焊件模块完成每一段管件的参数化建模，精准控制每根钢管的管径、壁厚与空间角度，确保所有管件交接处的节点完全共面贴合，避免出现结构应力集中的虚接问题。结构设计上采用三角形稳定桁架单元作为基础构成，从前部碰撞吸能区到驾驶舱防滚环区域，再到后部动力承载区，通过不同走向的钢管排布实现载荷的多路径传递：前部斜向管件负责将正面碰撞冲击力分散传导至侧边防撞梁，主防滚环与前防滚环采用大管径钢管配合交叉斜撑构建，满足侧翻、顶部承压的强度要求，后部桁架围绕动力总成安装位设计放射状支撑结构，兼顾动力输出的载荷承载与后部轻量化需求。材质设定阶段为不同受力区域的钢管匹配对应材质属性，主承力防滚结构采用高强度合金钢材质，次要支撑管件采用轻量化合金结构钢，在渲染环节为金属管件赋予哑光金属质感，还原钢管焊接车架的真实视觉效果，同时通过结构剖切视角展示内部桁架的排布逻辑，清晰呈现各管件的连接关系与传力路径。整个建模过程反复校验各安装点的位置精度，确保悬架、转向、动力、座椅等部件的安装位完全匹配整车总布置要求，在保证结构扭转刚度、弯曲强度满足赛事动态工况需求的前提下，通过优化管件走向、删减非必要冗余管件实现车架整体的轻量化控制，最终完成的车架模型结构完整、节点连接精准，可直接用于后续的有限元强度仿真、管件下料加工以及整车总装匹配工作。
