赛车线束镁合金快拆扣拉杆结构设计

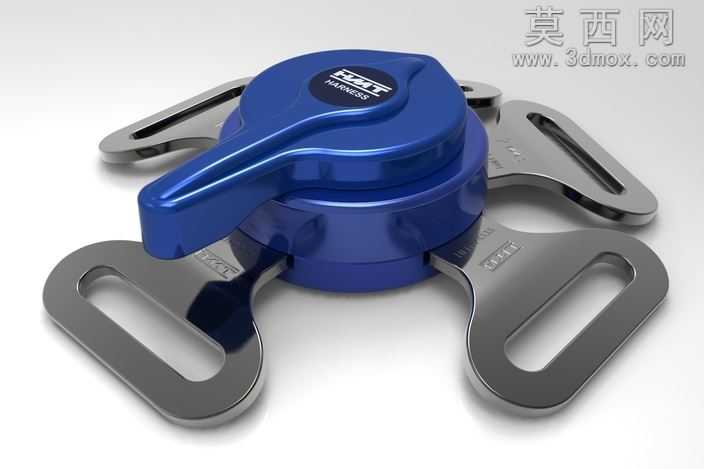

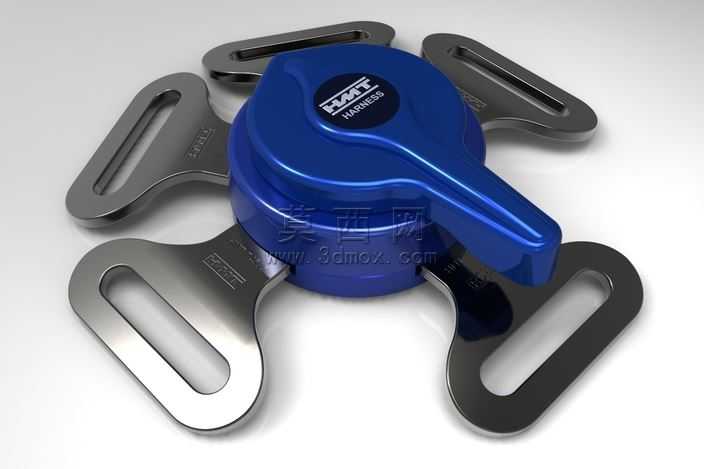

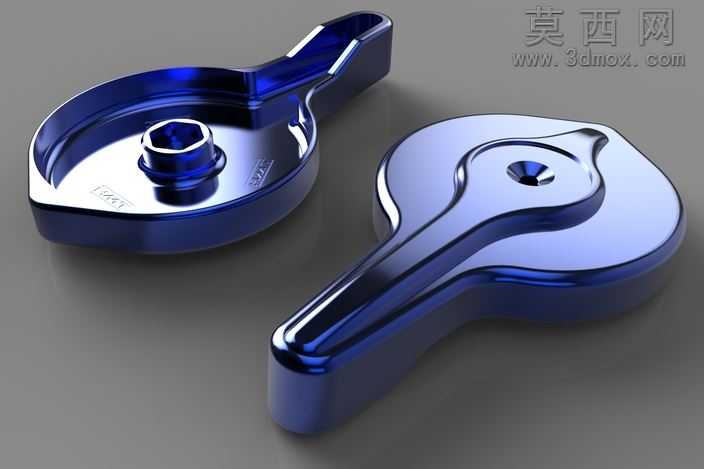

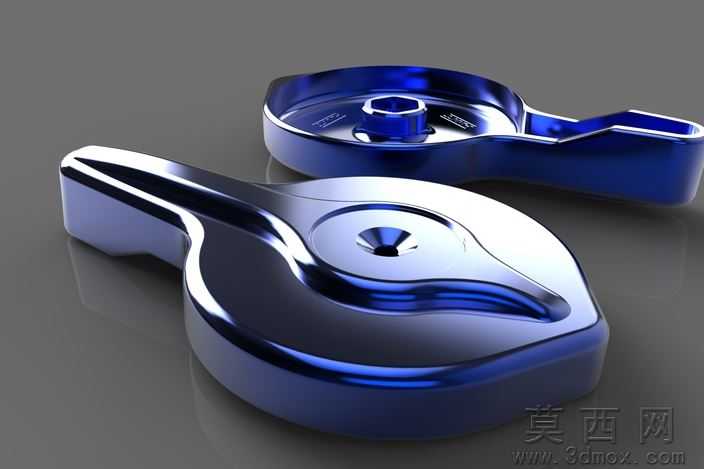

本作品为赛车线束端配套的快速释放扣拉杆三维设计，建模阶段以赛车竞技场景下的快拆操作需求为核心出发点，首先梳理线束管接头的对接锁紧逻辑，确定拉杆作为解锁施力构件的核心功能：既要满足单手施力即可完成解锁的操作便捷性，又要保证车辆高速行驶、剧烈振动工况下的锁紧可靠性，避免线束松脱引发的电路故障。建模过程中首先绘制主体轮廓草图，以流畅的水滴形握持主体为基础，延伸出符合人体工学的长柄操作段，柄部边缘做全圆角过渡处理，避免操作时硌手，同时降低应力集中风险；主体中心位置设计内六角对接沉孔，与快拆机构的旋转轴精准配合，保证旋转解锁时的同轴度，孔周做凸起加强结构，提升频繁施力旋转下的结构强度，避免长期使用出现孔位磨损、旷量过大的问题。材质设定选用AZ70镁合金，该材质具备低密度、高比强度的特性，完美契合赛车零部件轻量化的设计需求，渲染阶段针对镁合金金属表面做精细化材质调试：基底设置高反射率的金属属性，表面添加细腻的阳极氧化深蓝色镀层效果，边缘位置做轻微的倒角高光处理，还原金属机加工后的锐利质感，同时在曲面过渡区域添加细微的磨砂颗粒层，模拟真实零件表面的处理工艺，避免渲染效果过于塑料化。结构设计上充分考虑快拆操作的力臂优化，将握持段长度设置为旋转中心到柄端的合理比例，降低解锁所需的施力力度，让维修人员在佩戴赛车手套的状态下也能轻松完成操作；主体背面设计与接头基座贴合的限位弧面，旋转锁紧时弧面与基座完全贴合，分散锁紧时的接触应力，避免局部压强过大造成零件变形。整体建模过程严格遵循机械设计的公差配合要求，所有对接面预留合理的装配间隙，旋转活动部位做间隙优化避免卡滞，同时通过曲面曲率连续检查，保证零件外表面顺滑无突兀折角，既满足功能使用需求，也兼顾赛车零部件的精致外观表现，适配赛车改装领域对零件性能与观感的双重要求。
